Kategorie: Bolzen D28

Bolzen und Prismen D28 für System-28-Spannaufbauten

Diese Kollektion umfasst unterschiedliche Bolzen, Verbindungselemente und Prismen für Schweißtische im System 28. Je nach Produktausführung dienen sie dem Positionieren, Verbinden, schnellen Verriegeln oder Auflegen runder Werkstücke.

Zum Sortiment gehören Absteckbolzen, Kugelsperrbolzen, verstellbare Kugelsperrbolzen, Schnellspannbolzen, Verbindungsbolzen sowie unterschiedliche D28-Prismen. Diese Produkte erfüllen verschiedene technische Funktionen und sind nicht untereinander austauschbar.

Welche Produktgruppen enthält die Kollektion?

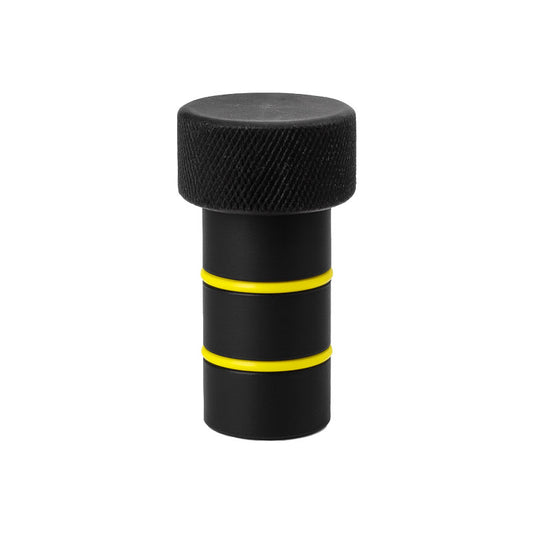

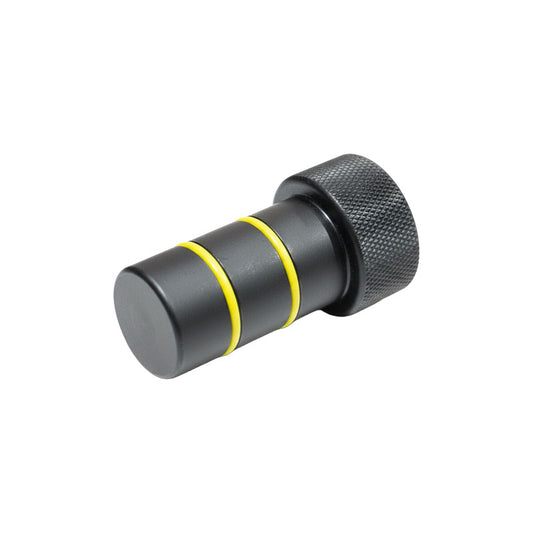

Absteckbolzen D28

Absteckbolzen dienen dem Positionieren und Verbinden geeigneter Systemkomponenten in 28-mm-Systembohrungen. Sie können beispielsweise Anschläge, Winkel oder andere Vorrichtungselemente an einer definierten Position halten.

Die technische Eignung hängt von Bolzenlänge, Einstecktiefe, Tischplattenstärke und der Dicke des zu befestigenden Werkzeugs ab.

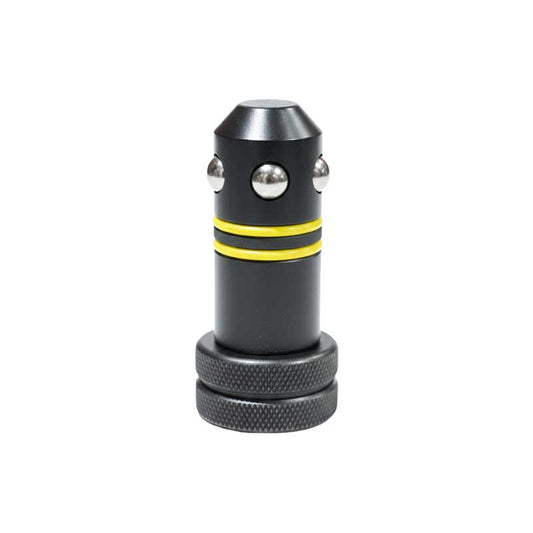

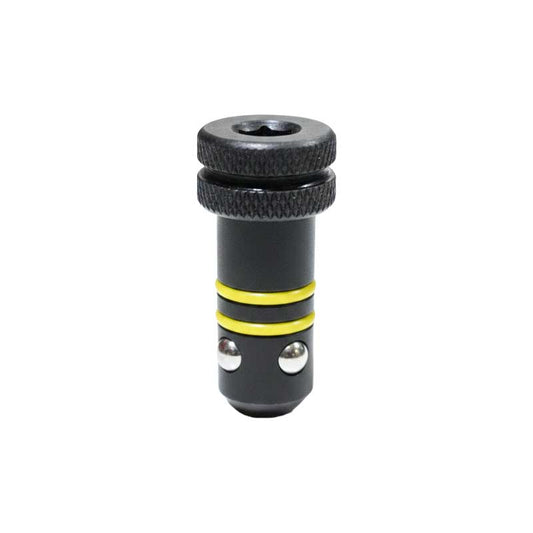

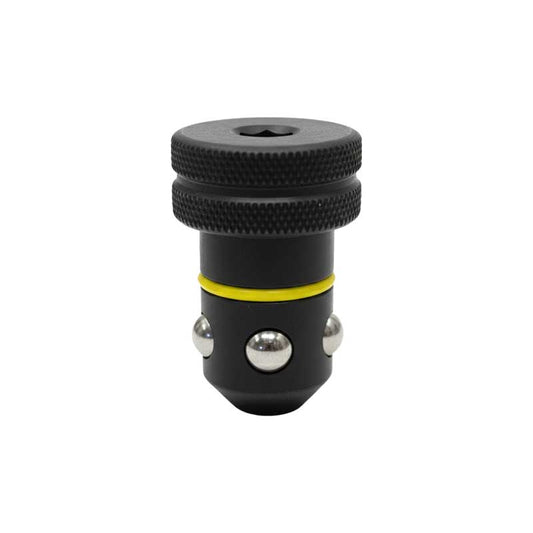

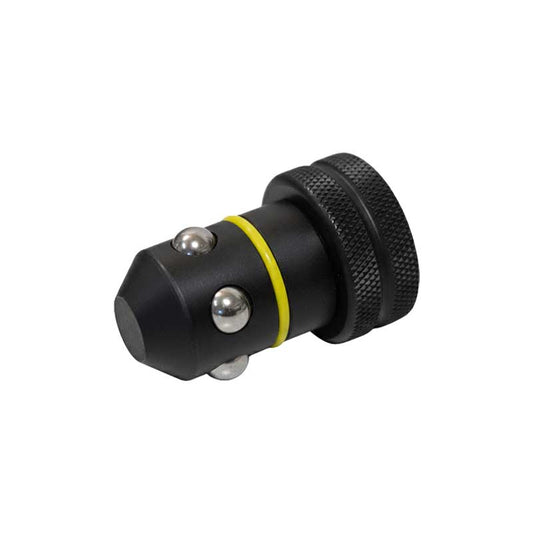

Kugelsperrbolzen D28

Kugelsperrbolzen ermöglichen schnell lösbare Verbindungen innerhalb eines System-28-Aufbaus. Die Verriegelung erfolgt über einen Kugelmechanismus, der nach dem Einsetzen hinter der zu verbindenden Materialkombination austreten muss.

Innerhalb des D28-Sortiments können unterschiedliche Arbeitslängen vorkommen. Maßgeblich ist die gesamte Materialstärke aus Tischplatte beziehungsweise Lochplatte und dem befestigten Werkzeug.

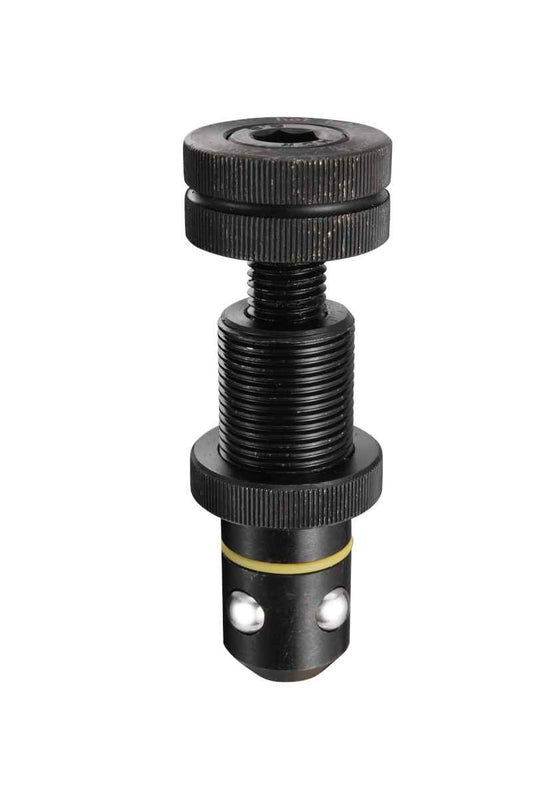

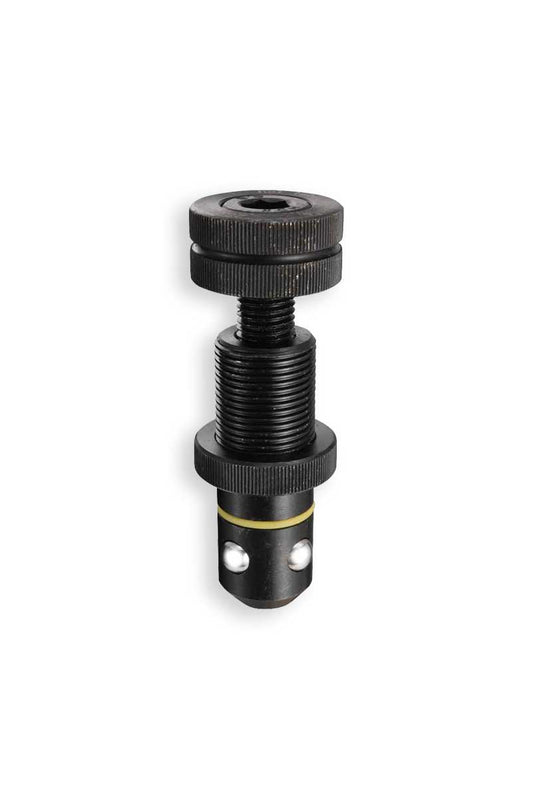

Verstellbare Kugelsperrbolzen D28

Verstellbare Kugelsperrbolzen besitzen einen definierten Spannbereich. Dadurch können sie für unterschiedliche Materialkombinationen verwendet werden, sofern die gesamte zu überbrückende Dicke innerhalb dieses Bereichs liegt.

Ein größerer Spannbereich bedeutet nicht automatisch, dass der Bolzen für jede D28-Konstruktion geeignet ist. Einsteckmaß, Kugelaustritt und Bedienung müssen ebenfalls berücksichtigt werden.

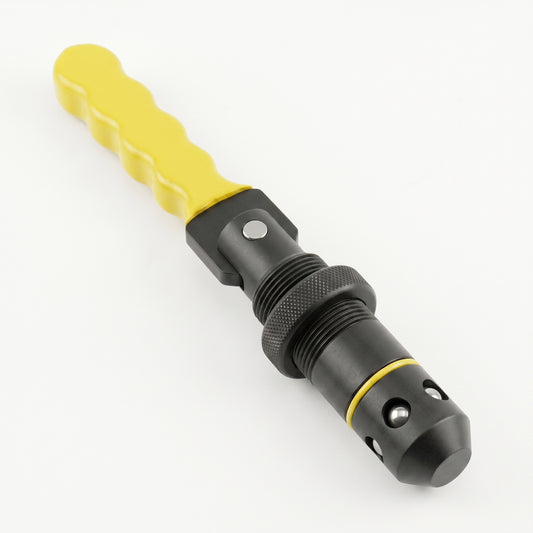

Schnellspannbolzen mit Griff

Schnellspannbolzen mit Griff unterstützen das Einsetzen und Lösen des Verbindungselements. Der Griff erleichtert die Bedienung, verändert jedoch nicht die grundlegende Anforderung, Bolzenlänge und Materialstärke technisch aufeinander abzustimmen.

Vor dem Einsatz müssen Arbeitslänge, Verriegelungsmechanismus und Platzverhältnisse am Spannaufbau geprüft werden.

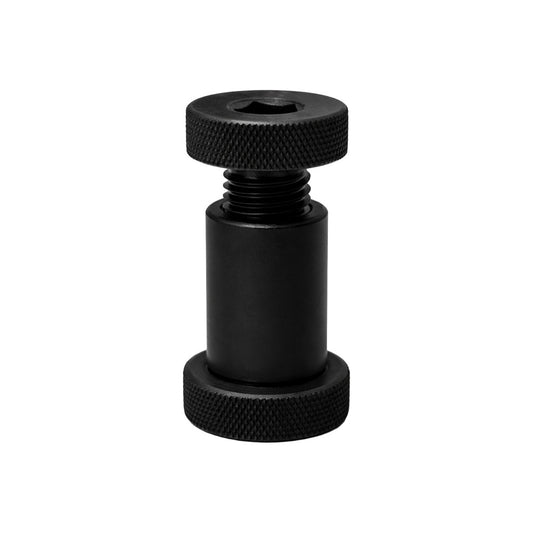

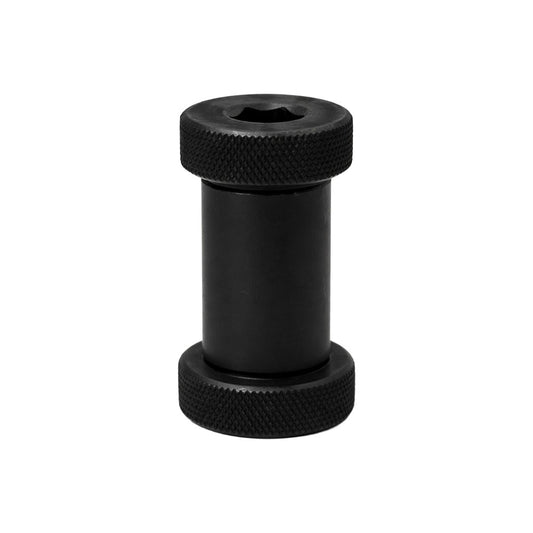

Verbindungsbolzen D28

Verbindungsbolzen dienen dem Verbinden geeigneter Systemkomponenten. Anders als ein Anschlagbolzen oder Prisma erfüllen sie primär eine Verbindungsfunktion.

Die konkrete Verwendung richtet sich nach Bauform, Länge, Einsteckmaß und den zu verbindenden Komponenten.

Prismen D28 für runde Werkstücke

Prismen schaffen eine definierte Auflage für Rohre, Rundmaterial und andere zylindrische Werkstücke. Die V-förmige beziehungsweise winklige Auflage unterstützt das Positionieren des Werkstücks vor dem Spannen oder Bearbeiten.

In dieser Kollektion sind mehrere Prisma-Ausführungen sichtbar, darunter Ø50-Varianten und ein Prisma mit 120°-Geometrie. Durchmesserangabe und Winkel beziehen sich auf die jeweilige Produktgeometrie und müssen zur Werkstückform passen.

Ein Prisma allein fixiert das Werkstück nicht zwingend vollständig. Je nach Aufbau sind zusätzliche Bolzen, Zwingen oder Anschläge erforderlich.

Kugelsperrbolzen, Absteckbolzen oder Verbindungsbolzen?

Die Auswahl richtet sich nach der Aufgabe im Vorrichtungsaufbau:

• Absteckbolzen: für das Positionieren und Abstecken geeigneter Systemelemente
• Kugelsperrbolzen: für schnell lösbare Verbindungen mit Kugelverriegelung
• verstellbarer Kugelsperrbolzen: für passende Gesamtdicken innerhalb des angegebenen Spannbereichs
• Schnellspannbolzen mit Griff: für bedienungsfreundliches Einsetzen und Lösen
• Verbindungsbolzen: für die Verbindung geeigneter Vorrichtungs- und Systemkomponenten
• Prisma: als Auflage- und Positionierhilfe für runde Werkstücke

Nicht jeder Bolzen übernimmt gleichzeitig eine Positionier-, Verbindungs- und Spannfunktion. Das benötigte Werkzeug muss nach dem konkreten Aufbau ausgewählt werden.

Bolzenlänge und gesamte Materialstärke

Für die Auswahl eines D28-Bolzens reicht es nicht aus, nur den Lochdurchmesser zu prüfen. Entscheidend ist die gesamte zu verbindende Materialstärke.

Dazu können gehören:

• Tisch- oder Lochplattenstärke
• Materialstärke des Anschlags oder Winkels
• Zwischenlagen oder weitere Systemelemente
• erforderlicher Austritt des Verriegelungsmechanismus

Im D28-Sortiment werden Bolzen und Sets mit unterschiedlichen Arbeitslängen angeboten. Auf HWT sind unter anderem Bezeichnungen wie D28 × 24 mm, D28 × 30 mm und D28 × 50 mm sowie verstellbare Ausführungen von 23 bis 50 mm zu finden. Die konkrete Eignung ergibt sich aus der jeweiligen Produktbeschreibung. :contentReference[oaicite:1]{index=1}

D28-Bolzen für unterschiedliche Tischplattenstärken

System-28-Schweißtische und Lochplatten können unterschiedliche Materialstärken besitzen. Beispielsweise werden innerhalb des HWT-Portfolios 12-mm-PREMIUM- und Work-Pro-Produkte sowie PROFI-D28-Schweißtische mit 25 mm starker Tischplatte angeboten.

Ob ein Bolzen zu einer bestimmten Tischplatte passt, hängt zusätzlich von der Materialstärke des befestigten Werkzeugs ab. Deshalb ist eine pauschale Aussage wie „für alle D28-Tische geeignet“ technisch nicht korrekt.

Prismen nach Werkstückgeometrie auswählen

Prismen werden nach Form und Abmessung des runden Werkstücks ausgewählt. Dabei sind insbesondere folgende Punkte zu prüfen:

• Außendurchmesser des Werkstücks
• Öffnungswinkel beziehungsweise Auflagegeometrie
• Position und Anzahl der Prismen
• notwendige zusätzliche Fixierung
• verwendeter Bolzen und Tischplattenstärke

Für längere Rohre werden in der Regel mehrere Auflagepunkte benötigt. Die tatsächliche Anzahl richtet sich nach Länge, Gewicht und Durchbiegung des Werkstücks.

Oberflächen und Fertigung unterscheiden

Die Kollektion kann Produkte mit unterschiedlichen Materialien und Oberflächen enthalten.

• Werkzeuge aus PREMIUM-Material mit PREMIUM-Oberfläche: in Deutschland gefertigt und verarbeitet
• übrige Bolzen, Prismen und Zubehörprodukte: bei ausgewählten internationalen Fertigungspartnern gefertigt

Die gesamte Kollektion darf deshalb nicht pauschal als „Made in Germany“ bezeichnet werden. Aussagen wie „Engineered in Germany“, „entwickelt in Deutschland“ oder „geprüft nach höchsten Standards“ werden ohne dokumentierte Grundlage nicht verwendet.

System 28 und technische Kompatibilität

Die aktiven Produkte dieser Kollektion sind für Anwendungen mit 28-mm-Systembohrungen vorgesehen. Der gemeinsame Lochdurchmesser garantiert jedoch keine vollständige Kompatibilität mit jedem Schweißtisch, jeder Lochplatte und jedem Werkzeug im System 28.

Vor der Verwendung müssen insbesondere geprüft werden:

• Bolzendurchmesser
• Arbeits- und Gesamtlänge
• Tisch- beziehungsweise Lochplattenstärke
• Materialstärke des befestigten Werkzeugs
• Spannbereich bei verstellbaren Bolzen
• notwendiger Kugelaustritt
• Werkzeugaufnahme und Lochbild

D28 und D16 klar unterscheiden

D16- und D28-Bolzen sind nicht untereinander austauschbar.

• D16: für Systembohrungen mit 16 mm Durchmesser
• D28: für Systembohrungen mit 28 mm Durchmesser

Auch optisch ähnliche Bolzen dürfen nicht in einem abweichenden Lochsystem verwendet werden.

Einsatz in Metallbau und Vorrichtungsbau

D28-Bolzen und Prismen können unter anderem bei folgenden Aufgaben eingesetzt werden:

• Positionieren von Anschlägen und Winkeln
• Verbinden modularer Vorrichtungselemente
• schnell lösbares Befestigen von Werkzeugen
• Auflegen und Ausrichten von Rohren und Rundmaterial
• Aufbau wiederkehrender Schweiß- und Montagevorrichtungen
• mehrseitige Spannaufbauten auf D28-Schweißtischen

Für einen sicheren Aufbau müssen Bolzen, Prisma, Werkstück, Tisch und weitere Spannmittel technisch aufeinander abgestimmt werden.

Passende Kategorien im System 28

• Werkzeuge D28
• Winkel D28
• Lochplatten D28
• Schweißtische D28
• System 28

Archivierte Produkte

Im Shopify-Backend ist mindestens ein archivierter Kugelsperrbolzen weiterhin der Kollektion zugeordnet. Archivierte Produkte gehören nicht zum regulär verfügbaren Storefront-Sortiment und sollten im öffentlichen Text nicht als aktuell kaufbare Ausführung dargestellt werden.

Wichtige Auswahlkriterien

• Funktion: Positionieren, Verbinden, Verriegeln oder Auflegen unterscheiden
• Bolzentyp: feste, verstellbare und schnell lösbare Ausführungen vergleichen
• Arbeitslänge: gesamte Materialstärke der Verbindung berücksichtigen
• Spannbereich: bei verstellbaren Bolzen verbindlich prüfen
• Prisma: Durchmesser und Auflagewinkel auf das Werkstück abstimmen
• Oberfläche: produktspezifische Material- und Pflegeangaben beachten
• Fertigung: PREMIUM-Werkzeuge und übriges Zubehör korrekt unterscheiden

FAQ zu Bolzen und Prismen D28

Welche Produkte umfasst diese Kollektion?

Die Kollektion enthält Absteckbolzen, verschiedene Kugelsperrbolzen, einen Schnellspannbolzen, einen Verbindungsbolzen und mehrere Prismen für System 28.

Sind alle Produkte klassische Bolzen?

Nein. Die Kollektion enthält zusätzlich mehrere Prismen für das Auflegen und Positionieren runder Werkstücke.

Was ist der Unterschied zwischen Absteck- und Kugelsperrbolzen?

Ein Absteckbolzen dient dem Positionieren und Verbinden geeigneter Systemelemente. Ein Kugelsperrbolzen ermöglicht eine schnell lösbare Verbindung über einen Kugelmechanismus.

Was bedeutet der Spannbereich eines verstellbaren Kugelsperrbolzens?

Der Spannbereich bezeichnet die geeignete gesamte Materialstärke aus Tischplatte beziehungsweise Lochplatte und befestigtem Werkzeug.

Kann jeder D28-Bolzen mit einer 12-mm-Tischplatte verwendet werden?

Nicht automatisch. Zusätzlich zur Tischplattenstärke müssen Werkzeugstärke, Bolzenlänge, Einsteckmaß und Verriegelungsweg berücksichtigt werden.

Wofür werden D28-Prismen verwendet?

Prismen dienen als definierte Auflage für Rohre, Rundmaterial und andere zylindrische Werkstücke. Für die vollständige Fixierung können zusätzliche Spannmittel erforderlich sein.

Sind alle Produkte in Deutschland gefertigt?

Werkzeuge aus PREMIUM-Material und mit PREMIUM-Oberfläche werden in Deutschland gefertigt und verarbeitet. Die übrigen Bolzen, Prismen und Zubehörprodukte werden bei ausgewählten internationalen Fertigungspartnern gefertigt.

Sind D28-Bolzen mit D16-Tischen kompatibel?

Nein. D16 und D28 verwenden unterschiedliche Lochdurchmesser und entsprechend dimensionierte Werkzeuge.

Ist der archivierte Kugelsperrbolzen noch erhältlich?

Ein archiviertes Produkt gehört nicht zum regulär verfügbaren Sortiment. Seine Verfügbarkeit darf erst wieder kommuniziert werden, wenn es in Shopify erneut aktiviert und veröffentlicht wurde.
