Zwingen und Schnellspanner für Schweißtische im System 16

Diese Kollektion umfasst unterschiedliche Zwingen und Spannmittel für Schweißtische und Lochplatten im System 16. Zum Sortiment gehören Rohrschraubzwingen, Ganzstahlzwingen, Spannrohre und verschiedene Schnellspanner für Schweiß-, Montage- und Vorrichtungsarbeiten.

Die Produkte unterscheiden sich in Bauform, Spannbereich, Ausladung, Spannrichtung und Befestigung. Die geeignete Ausführung sollte deshalb nach Werkstückgeometrie, Zugänglichkeit, Tischplattenstärke und geplantem Arbeitsablauf ausgewählt werden.

Spanntechnik für das System 16
Die Zwingen, Spannrohre und Schnellspanner dieser Kollektion werden bei ausgewählten internationalen Fertigungspartnern gefertigt. Maßgeblich für die Auswahl sind Bauform, Spannbereich, Aufnahme und die vorgesehene Anwendung.
Produkte der PROFI-Serie werden bei ausgewählten internationalen Fertigungspartnern hergestellt.

Welche Spannmittel enthält die Kollektion?

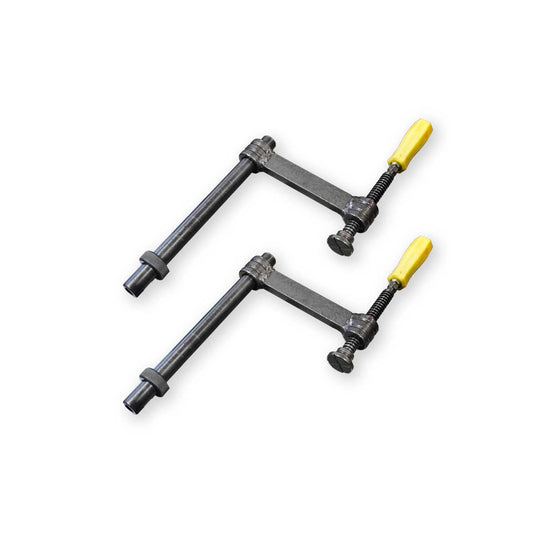

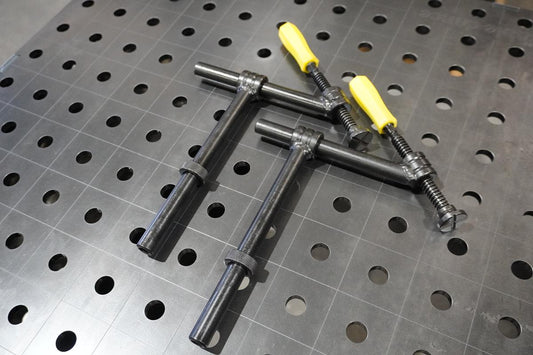

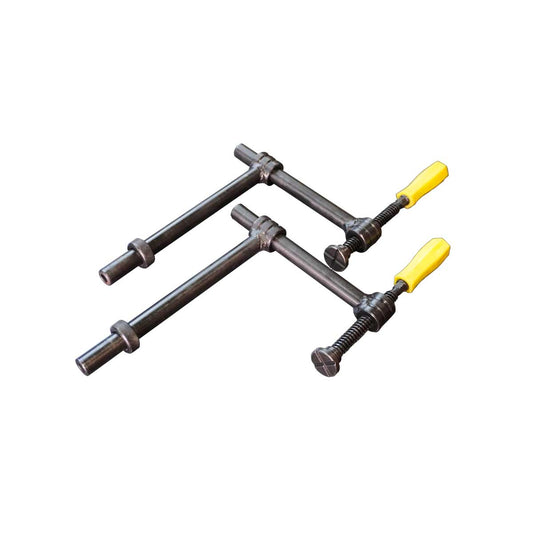

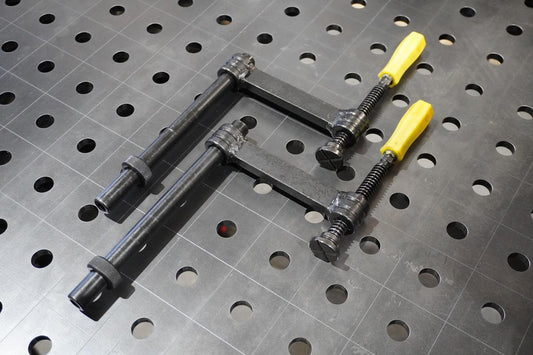

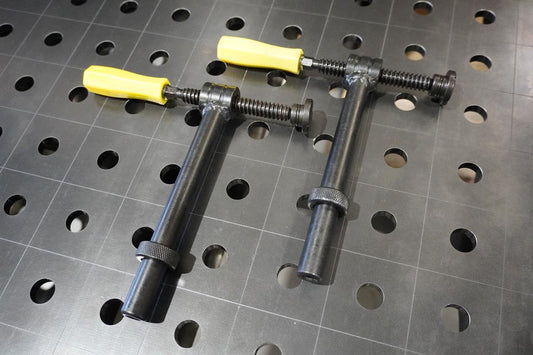

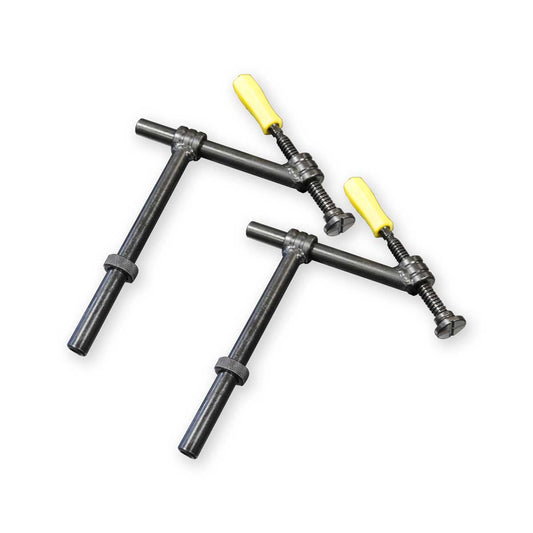

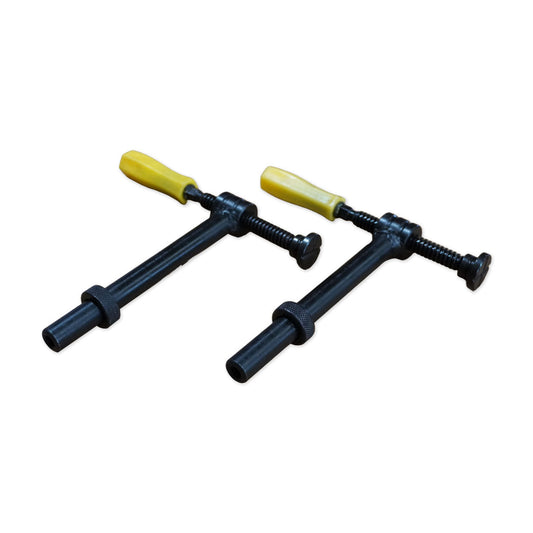

Rohrschraubzwingen D16

Rohrschraubzwingen dienen dem kontrollierten Fixieren von Werkstücken auf einer geeigneten System-16-Arbeitsfläche. Je nach Bauform können sie für unterschiedliche Spannrichtungen und Werkstückhöhen eingesetzt werden.

Die in dieser Kollektion angebotenen Rohrschraubzwingen unterscheiden sich in Geometrie, Griffstellung und Ausführung. Vor der Auswahl sollten insbesondere geprüft werden:

  • Spannbereich und maximale Öffnung
  • Ausladung zwischen Aufnahme und Druckpunkt
  • vertikale, horizontale oder schräge Spannrichtung
  • Form und Position des Druckstücks
  • Griff- beziehungsweise Knebelkonstruktion
  • notwendiger Bewegungsraum am Werkstück

Die konkrete Ausführung und die technischen Maße sind der jeweiligen Produktseite zu entnehmen.

Spannrohre D16

Spannrohre dienen als Führung oder konstruktives Element für dafür vorgesehene Rohrschraubzwingen beziehungsweise modulare Spannaufbauten.

In dieser Kollektion sind unterschiedliche Spannrohr-Ausführungen sichtbar. Sie dürfen nicht allein aufgrund des gemeinsamen D16-Bezugs als untereinander austauschbar betrachtet werden.

Vor der Verwendung müssen geprüft werden:

  • Rohrdurchmesser
  • Rohrlänge
  • Wandstärke
  • Aufnahme der vorgesehenen Zwinge
  • Verbindungs- und Befestigungselemente
  • vorgesehene Spannrichtung

Ein Spannrohr ist kein eigenständig verwendbares Spannmittel, sondern Bestandteil eines technisch passenden Spannsystems.

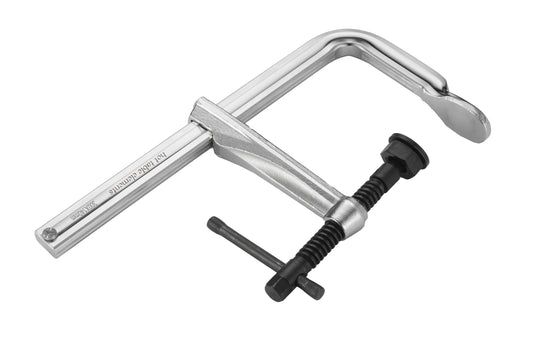

Ganzstahlzwinge

Die Ganzstahlzwinge ist eine klassische mechanische Zwingenbauform. Sie eignet sich für Spannaufgaben, bei denen Werkstücke direkt zwischen den Spannflächen gehalten werden.

Sie ist nicht automatisch mit einer Rohrschraubzwinge oder einer direkt in eine Systembohrung eingesetzten Zwinge gleichzusetzen. Maßgeblich sind Spannweite, Ausladung, Befestigungsart und die konkrete Anwendung.

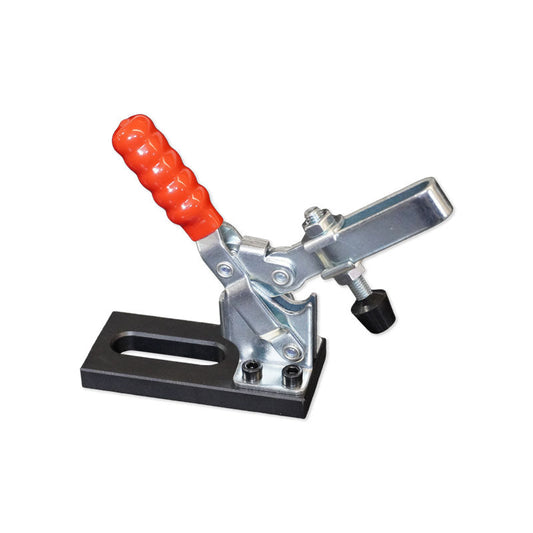

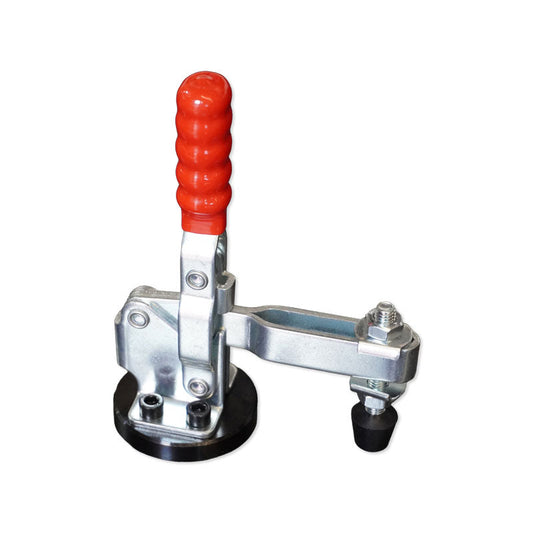

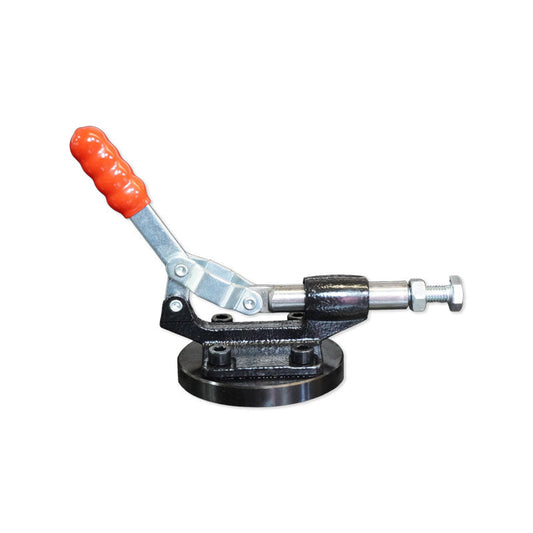

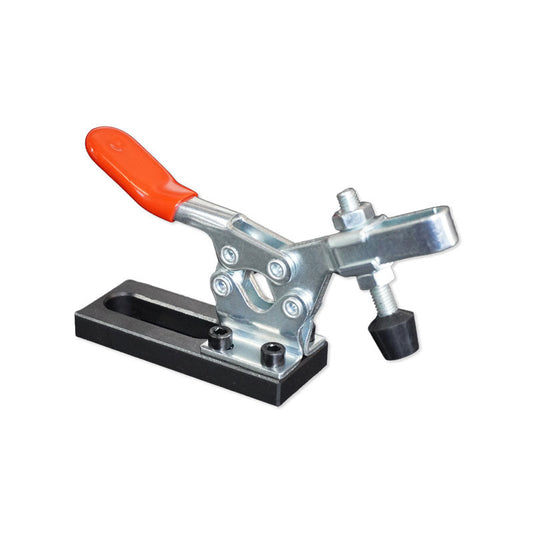

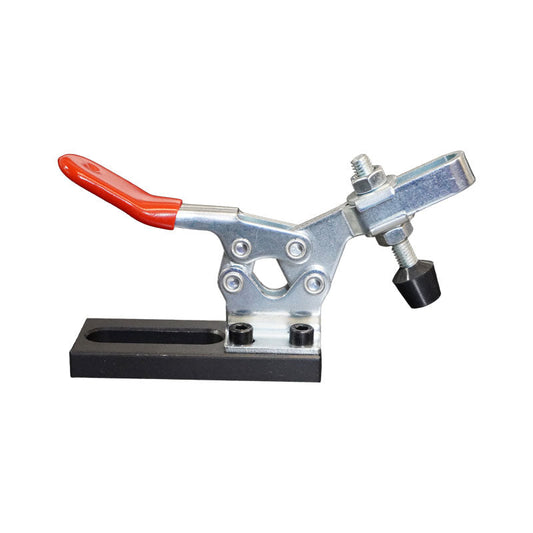

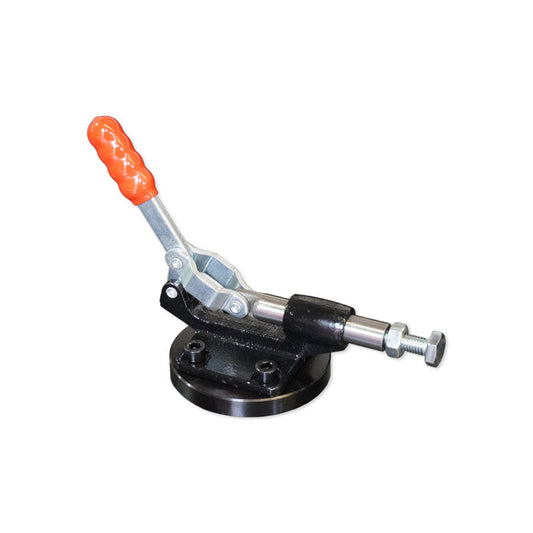

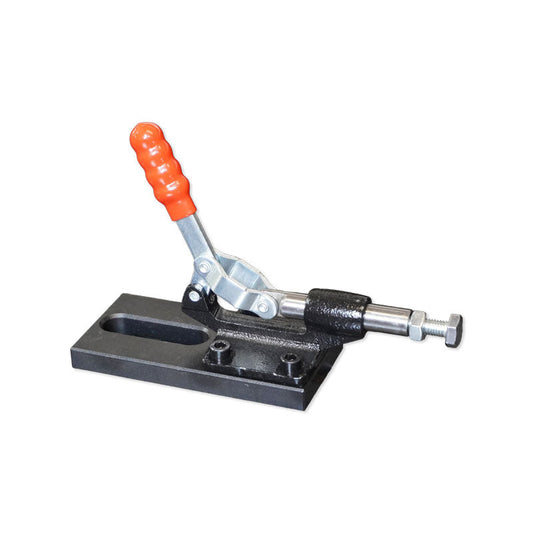

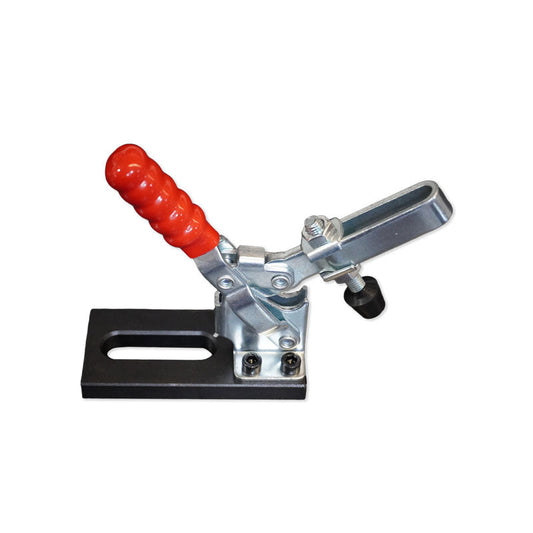

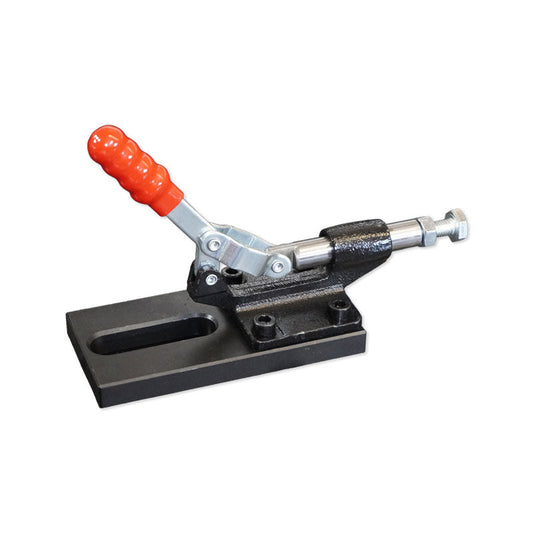

Schnellspanner

Schnellspanner arbeiten mit einem Hebelmechanismus und ermöglichen ein zügiges Spannen und Lösen. Sie eignen sich besonders für wiederkehrende Vorrichtungen, bei denen Werkstücke regelmäßig in vergleichbarer Position eingelegt werden.

Die Kollektion enthält mehrere Bauformen mit unterschiedlichen Grundplatten, Spindelanordnungen und Hebelstellungen.

  • Ausführungen mit runder Aufnahme
  • Ausführungen mit länglicher Grundplatte
  • unterschiedliche Hebelrichtungen
  • unterschiedliche Spindel- und Druckstückpositionen
  • horizontale und vertikale Spannkonzepte je nach Produkt

Die Montage kann je nach Ausführung über einen Systembolzen, eine Adapterplatte oder eine produktspezifische Aufnahme erfolgen.

Rohrschraubzwinge, Ganzstahlzwinge oder Schnellspanner?

Die geeignete Spanntechnik richtet sich nach Werkstück, Aufbau und Arbeitsablauf.

  • Rohrschraubzwinge: für variabel einstellbare Spannwege und unterschiedliche Werkstückhöhen
  • Ganzstahlzwinge: für klassische mechanische Spannaufgaben entsprechend ihrer Bauform
  • Schnellspanner: für wiederkehrende Spannvorgänge in einer zuvor eingerichteten Vorrichtung
  • Spannrohr: als Bestandteil eines dafür vorgesehenen modularen Zwingensystems

Die Produkte erfüllen unterschiedliche Funktionen und sind nicht ohne Prüfung gegeneinander austauschbar.

Spannbereich und Ausladung richtig auswählen

Der Spannbereich beschreibt, welche Werkstück- oder Aufbauhöhe mit einer Zwinge überbrückt werden kann. Die Ausladung bestimmt, wie weit der Druckpunkt von der Aufnahme beziehungsweise vom Zwingenkörper entfernt liegt.

Bei der Auswahl sollten berücksichtigt werden:

  • Werkstückhöhe und Werkstückform
  • Abstand zwischen Systembohrung und gewünschtem Spannpunkt
  • zusätzlich verwendete Anschläge oder Winkel
  • notwendiger Bewegungsraum für Griff oder Hebel
  • vertikale, horizontale oder seitliche Spannrichtung
  • Zugänglichkeit während des Schweiß- oder Montagevorgangs

Eine größere Ausladung oder Spannweite ist nicht automatisch für jede Anwendung vorteilhaft. Maßgeblich sind die produktspezifischen technischen Angaben.

Kompatibilität mit D16-Schweißtischen und Lochplatten

Die Produkte dieser Kollektion sind für Anwendungen im System 16 vorgesehen. Die Bezeichnung D16 bezieht sich auf Systembohrungen mit 16 mm Durchmesser.

Der gemeinsame Lochdurchmesser garantiert jedoch nicht, dass jede Zwinge mit jeder Tischplattenstärke, Lochplatte oder Produktserie kompatibel ist.

Zusätzlich müssen insbesondere geprüft werden:

  • Durchmesser und Bauform der Aufnahme
  • Tisch- beziehungsweise Lochplattenstärke
  • Einsteck- oder Bolzenlänge
  • Spannbereich und Ausladung
  • Spannrichtung
  • Bewegungsraum für Griff oder Hebel
  • produktspezifische Spann- oder Haltekraft

Zwingen für 6-, 8- und 12-mm-D16-Arbeitsflächen

Im HWT-D16-Portfolio kommen Schweißtische und Lochplatten mit unterschiedlichen Materialstärken vor, darunter 6, 8 und 12 mm.

Ob eine Zwinge an einer bestimmten Arbeitsfläche eingesetzt werden kann, hängt nicht nur vom Lochdurchmesser ab. Aufnahme, Einstecktiefe, Bewegungsraum und die konkrete Tischkonstruktion müssen ebenfalls passen.

Die Aussage „D16“ darf deshalb nicht als pauschale Freigabe für alle D16-Produkte verstanden werden.

Spannen auf Tisch- und Seitenflächen

Geeignete D16-Zwingen können je nach Bauform auf der Tischplatte oder an gelochten Seitenflächen eingesetzt werden.

Bei seitlicher Verwendung sind zusätzlich zu berücksichtigen:

  • sicherer Sitz der Aufnahme
  • Eigengewicht der Zwinge
  • Position und Gewicht des Werkstücks
  • Freiraum für Griff oder Hebel
  • mögliche Kollisionen mit Tischbeinen oder anderen Werkzeugen

Einsatz in Werkstatt, Metallbau und Vorrichtungsbau

Passend ausgewählte D16-Zwingen können unter anderem bei folgenden Aufgaben eingesetzt werden:

  • Fixieren von Profilen, Blechen und Baugruppen
  • Ausrichten von Werkstücken vor dem Heften oder Schweißen
  • Aufbau wiederkehrender Spannvorrichtungen
  • Montage- und Positionierarbeiten
  • Spannen auf Tisch- und Seitenflächen
  • schnelles Fixieren in vorbereiteten Vorrichtungen

Für reproduzierbare Ergebnisse müssen Schweißtisch, Anschläge, Winkel, Zwingen und Werkstück technisch aufeinander abgestimmt werden.

Passende Kategorien im System 16

Wichtige Auswahlkriterien

  • Spannaufgabe: variables Spannen oder wiederkehrendes Schnellspannen unterscheiden
  • Zwingentyp: Rohrschraubzwinge, Ganzstahlzwinge oder Schnellspanner auswählen
  • Spannbereich: auf Werkstückhöhe und Aufbausituation abstimmen
  • Ausladung: benötigten Abstand zwischen Aufnahme und Druckpunkt prüfen
  • Spannrichtung: vertikalen, horizontalen oder seitlichen Einsatz berücksichtigen
  • Aufnahme: Einstecktiefe und Befestigungsgeometrie kontrollieren
  • Spannrohr: Durchmesser, Länge und Zwingenaufnahme prüfen
  • Lieferumfang: Einzelprodukt und erforderliche Zusatzteile kontrollieren

FAQ zu Zwingen D16

Welche Produkte umfasst diese Kollektion?

Die Kollektion enthält Rohrschraubzwingen, zwei Spannrohr-Ausführungen, eine Ganzstahlzwinge und mehrere Schnellspanner.

Sind alle Produkte klassische Schraubzwingen?

Nein. Neben Rohrschraub- und Ganzstahlzwingen enthält die Kollektion Spannrohre und verschiedene Schnellspanner.

Was ist der Unterschied zwischen Rohrschraubzwinge und Schnellspanner?

Eine Rohrschraubzwinge bietet einen variabel einstellbaren Spannweg. Ein Schnellspanner eignet sich für zügige, wiederkehrende Spannvorgänge in einer fest eingerichteten Position.

Ist ein Spannrohr eine vollständige Zwinge?

Nein. Ein Spannrohr ist Bestandteil eines dafür vorgesehenen Spannsystems und benötigt eine technisch passende Zwingeneinheit oder Verbindungskomponente.

Passen alle D16-Zwingen auf jede 16-mm-Lochplatte?

Nein. Zusätzlich zum Lochdurchmesser müssen Aufnahme, Einstecktiefe, Tischplattenstärke, Spannbereich und Bauform zusammenpassen.

Können D16-Zwingen an 6-, 8- und 12-mm-Platten verwendet werden?

Das hängt von der konkreten Zwinge, ihrer Aufnahme, der Einstecktiefe und der Tischkonstruktion ab. Eine pauschale Kompatibilität kann nicht angenommen werden.

Wo werden die Produkte gefertigt?

Die Zwingen, Spannrohre und Schnellspanner dieser Kollektion werden bei ausgewählten internationalen Fertigungspartnern gefertigt.

Sind D16-Zwingen mit D28-Tischen kompatibel?

Nein. D16 und D28 verwenden unterschiedliche Systembohrungen und entsprechend dimensionierte Spannmittel.
