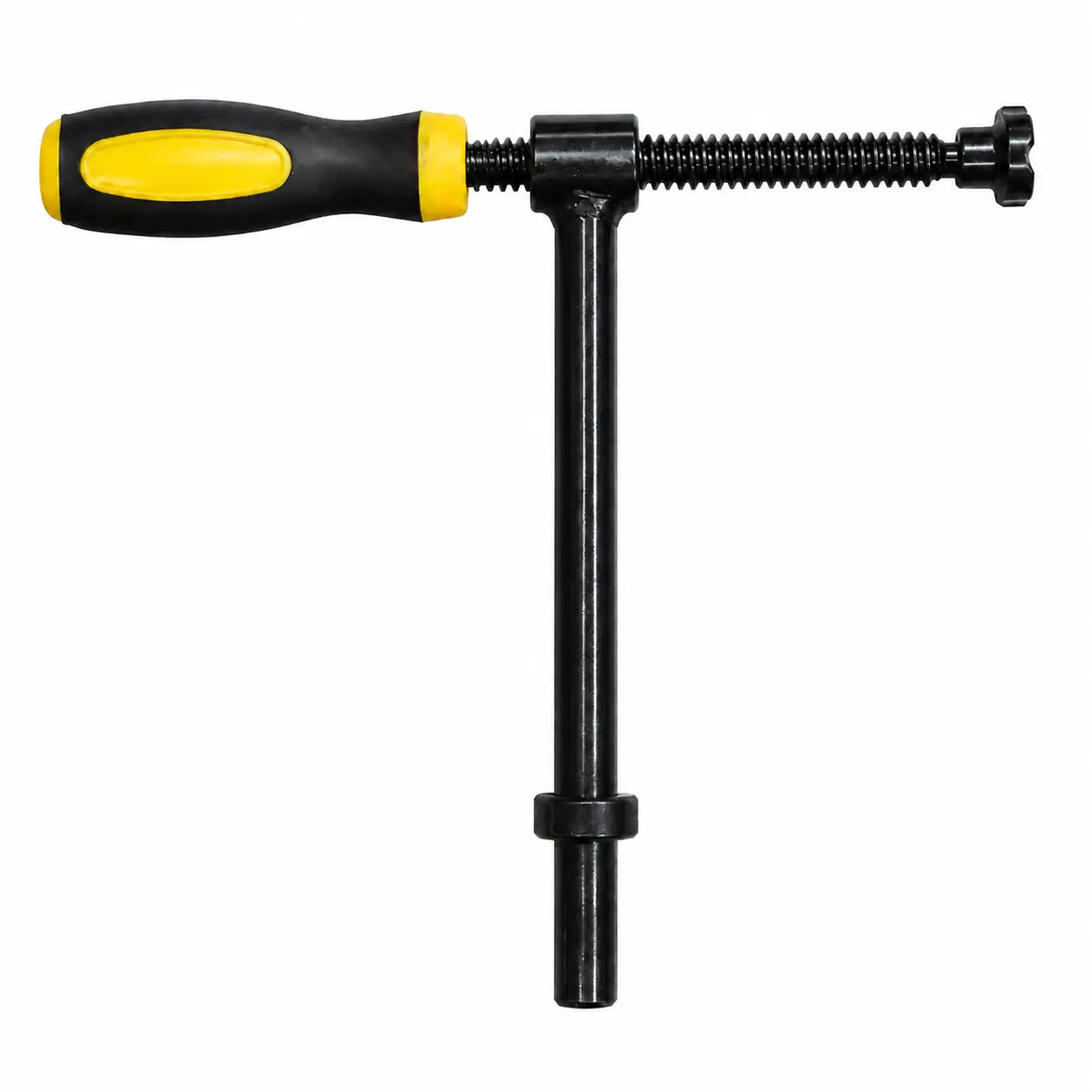

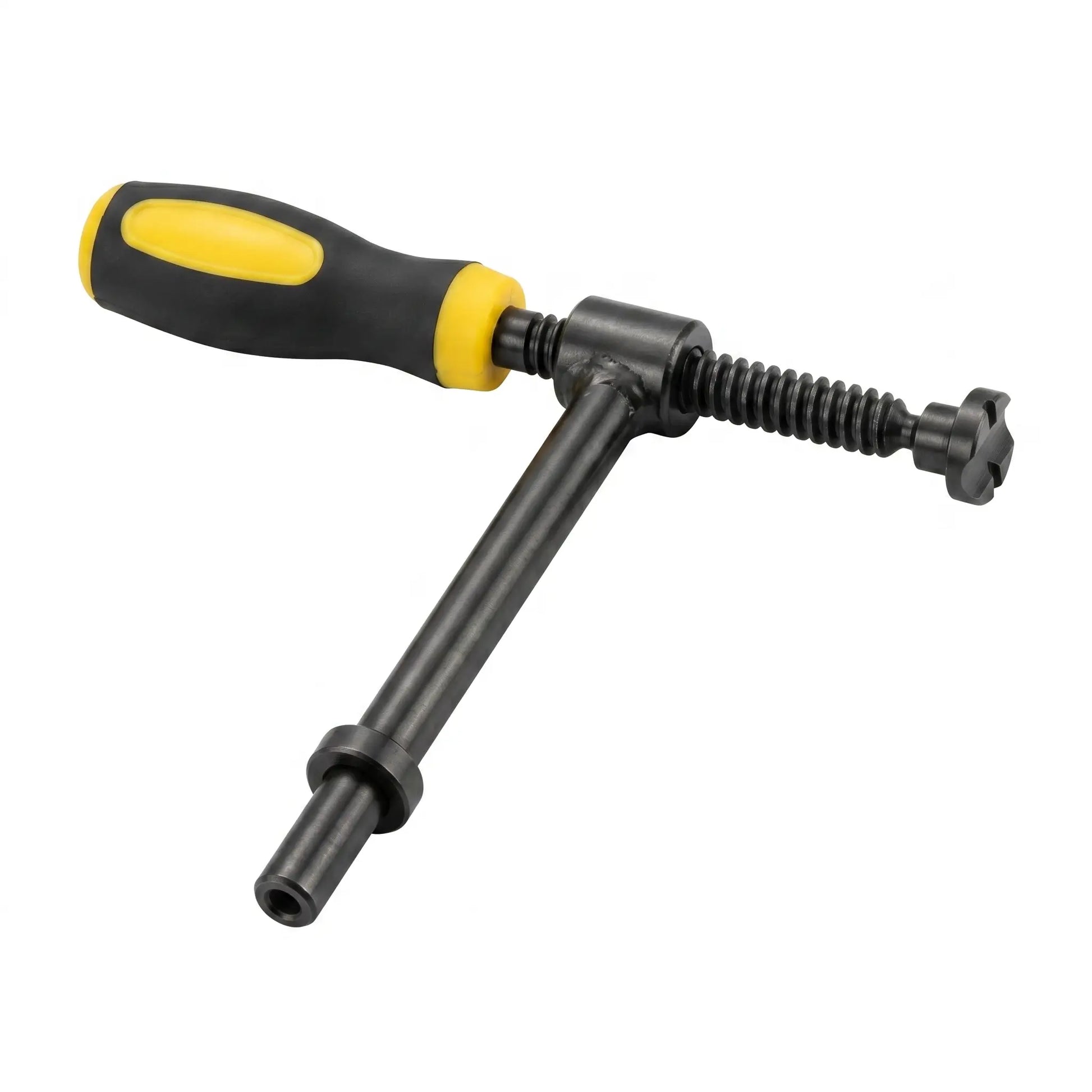

Rohrschraubzwinge 90° D16

Rohrschraubzwinge 90° D16 für präzises Spannen im System 16

Die Rohrschraubzwinge 90° D16 ist eine robuste Spannzwinge für präzise Fixier- und Spannarbeiten auf 2D- und 3D-Schweiße mit 16 mm Lochsystem. Durch die 90°-Ausführung eignet sie sich besonders für senkrechte, seitliche und rechtwinklige Spannaufgaben im System 16.

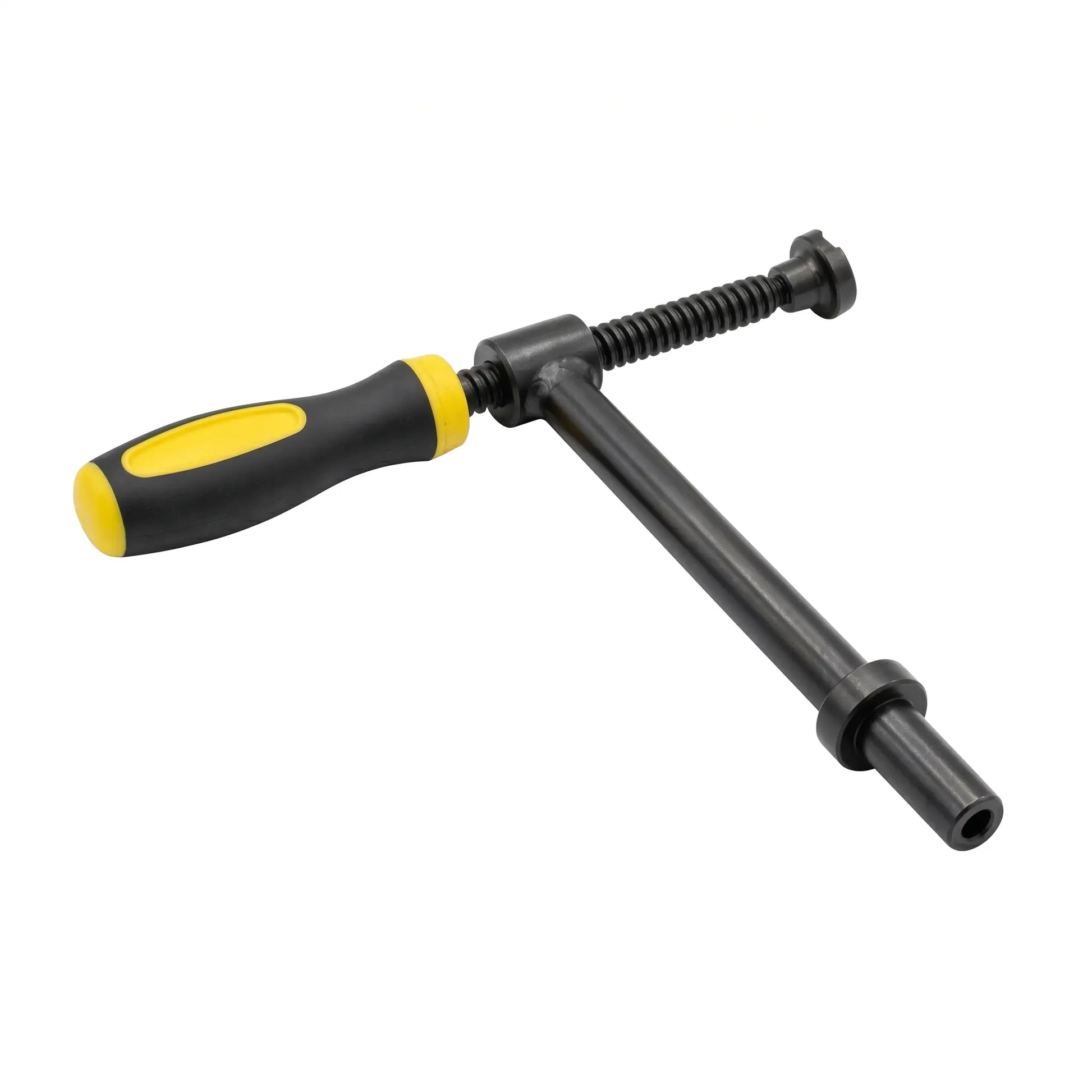

Der massive Stahlkörper, die brünierte Oberfläche und der ergonomische Kunststoffgriff machen diese D16 Rohrschraubzwinge zu einem funktionalen Spannwerkzeug für den Einsatz im Metallbau, Vorrichtungsbau, Schweißbetrieb und Werkstattalltag. Ein wichtiger technischer Vorteil ist die verstellbare Arbeitshöhe: Der bewegliche Stellring am Rohr kann nach oben oder unten verschoben werden und dient als Höhenanschlag. Dadurch lässt sich die Zwinge flexibel an unterschiedliche Werkstückhöhe, Profilformen und Spannaufbauten anpassen.

Technischer Nutzen der 90° Rohrschraubzwinge D16

Im Unterschied zu geraden Rohrschraubzwingen wird diese Ausführung für Spannaufgaben eingesetzt, bei denen der Spannpunkt in einem rechten Winkel zur Aufnahme steht. Das ist besonders sinnvoll, wenn Werkstücke auf einer Lochplatte oder einem 3D-Schweißtisch vertikal, seitlich oder über eine definierte Kante fixiert werden müssen.

Die Arbeitshöhe ist nicht starr festgelegt. Über den beweglichen Stellring am Rohr kann die Zwinge in der Höhe positioniert werden. Der Ring lässt sich entlang des Rohres verschieben und begrenzt die Einstecktiefe beziehungsweise die Arbeitsposition. Damit kann die Rohrschraubzwinge an verschiedene Materialstärken und Bauteilhöhen angepasst werden, ohne dass ein anderes Spannwerkzeug erforderlich ist.

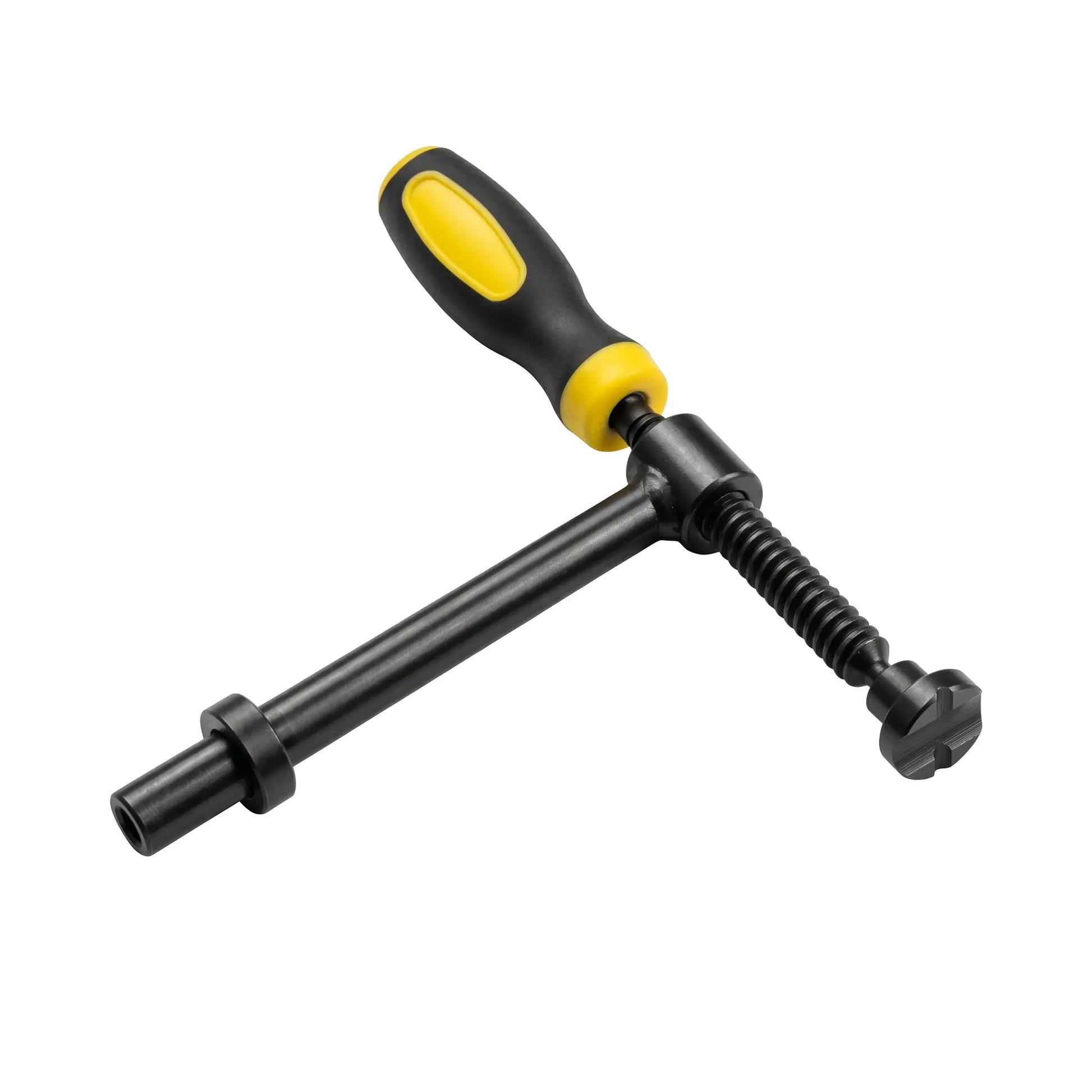

Der Tellerkopf mit Ø 25 mm sorgt für eine gezielte Druckübertragung auf das Werkstück, während die Spindel eine kontrollierte Einstellung der Spannkraft ermöglicht. Die 90°-Geometrie erweitern die Spannmöglichkeiten innerhalb des D16-Systems und unterstützt wiederholbare Spannaufbauten bei Schweiß-, Montage- und Vorrichtungsarbeiten.

• 90°-Ausführung für rechtwinklige, seitliche und vertikale Spannaufgaben
• D16-System passend für Schweißtische und Lochplatten mit 16 mm Lochsystem
• Verstellbare Arbeitshöhe über beweglichen Stellring am Rohr
• Brünierter Stahl für robuste Werkstattnutzung und widerstandsfähige Oberfläche
• Ergonomischer Kunststoffgriff für kontrolliertes Anziehen und Lösen
• Tellerkopf Ø 25 mm für definierte Druckübertragung auf das Werkstück
• 200 mm Höhe für kompakte und vielseitige Spannaufbauten
• 0,62 kg Eigengewicht für stabile Handhabung und solide Ausführung

Anwendungsbereiche auf 2D- und 3D-Schweißtischen

Die Rohrschraubzwinge 90° D16 ist für technische Spannaufgaben konzipiert, bei denen eine stabile, wiederholbare und systemkompatible Fixierung erforderlich ist. Auf 2D-Lochplatten kann sie zur vertikalen oder seitlichen Werkstückfixierung eingesetzt werden. Auf 3D-Schweißtischen unterstützt sie Spannaufbauten an der Tischoberfläche sowie an Seitenwangen, wenn Bauteile exakt ausgerichtet und während des Schweißens sicher gehalten werden müssen.

Typische Einsatzbereiche sind der Vorrichtungsbau, die Metallbearbeitung, Schweißarbeiten an kleineren und mittleren Bauteilen, Montageaufgaben sowie die Ergänzung bestehender D16-Spannsysteme. Besonders sinnvoll ist die Zwinge dort, wo Werkstücke nicht nur flach aufliegen, sondern in einem definierten Winkel gegen Anschläge, Spannwinkel oder Lochplattenflächen fixiert werden.

Durch die verstellbare Arbeitshöhe über den Stellring kann die Zwinge an unterschiedliche Profilhöhen, Materialstärken und Spannpositionen angepasst werden. Das reduziert improvisierte Fixierungen und verbessert die Wiederholgenauigkeit im Arbeitsprozess.

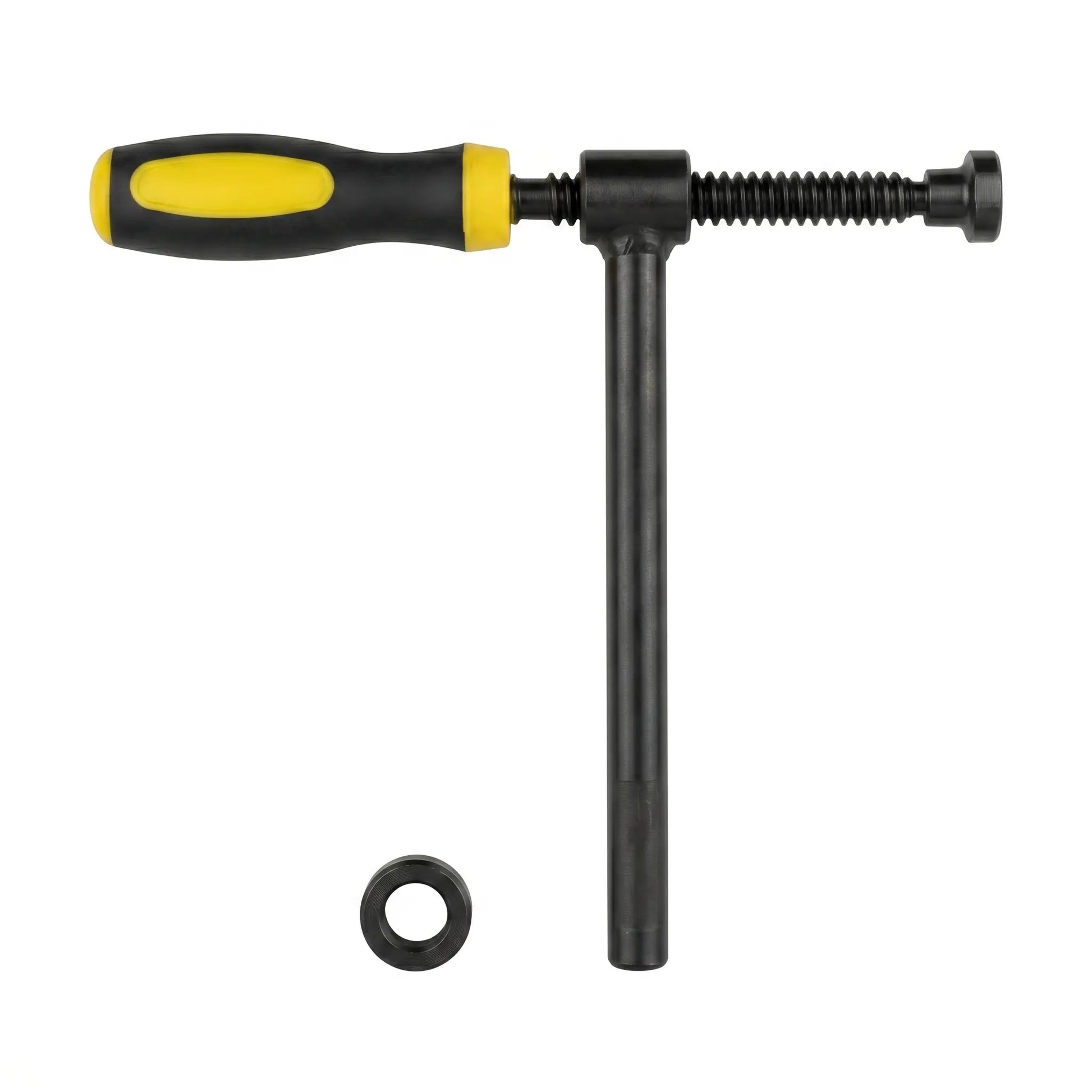

Verstellbare Arbeitshöhe über Stellring am Rohr

Ein häufiges Praxisdetail bei Rohrschraubzwingen ist die Höheninstellung. Bei dieser Rohrschraubzwinge 90° D16 erfolgt die Anpassung über den beweglichen Stellring am Rohr. Der Stellring kann entlang des Rohres nach oben oder unten verschoben werden und dient als Höhenanschlag für die gewünschte Arbeitsposition.

Dadurch lässt sich die Zwinge flexibel an unterschiedliche Werkstückhöhe, Materialstärken und Profilformen anpassen. Besonders bei wechselnden Spannaufgaben auf 2D-Lochplatten und 3D-Schweißtischen ist diese Funktion wichtig, weil die Spannposition nicht starr vorgegeben ist. Der Anwender kann die Arbeitshöhe passend zum Bauteil einstellen und anschließend die Spannkraft kontrolliert über die Spindel aufbauen.

Diese verstellbare Höhenführung reduziert improvisierte Spannlösungen und verbessert die Wiederholbarkeit bei Vorrichtungen, Serienaufbauten und Montagearbeiten im System 16.

Technische Daten

Lieferumfang

• 1 × Rohrschraubzwinge 90° D16

Geliefert wird ausschließlich die Rohrschraubzwinge 90° D16. Abgebildete Schweißtische, Lochplatten, Anschläge, Spannwinkel oder weiteres Zubehör dienen nur der Anwendungsdarstellung und sind nicht im Lieferumfang enthalten.

Kompatibilität im System 16

Die Rohrschraubzwinge 90° D16 ist auf das 16 mm Lochsystem abgestimmt und damit für passende D16 Schweißtische, D16 Lochplatten und D16 Spannwerkzeuge geeignet. Innerhalb eines modularen Schweißtischsystems kann sie mit Anschlägen, Spannwinkeln, Lochplatten und weiteren Rohrschraubzwingen kombiniert werden, um wiederholbare Spannaufbauten zu realisieren.

Für eine saubere Systemstruktur empfiehlt sich die Kombination mit weiteren D16 Komponenten aus dem HotWeldingTable Sortiment:

• System 16 – Schweißtische, Lochplatten und Werkzeuge
• Werkzeuge D16 für Schweißtische und Lochplatten
• Schraubzwingen D16 für präzise Fixierung
• Schweißtische D16 im System 16
• PROFI Schweißtische D16
• PREMIUM Schweißtische D16
• Schweißtisch Sets D16 mit Spanntechnik

Warum diese Rohrschraubzwinge 90° D16?

Diese Rohrschraubzwinge ist keine allgemeine Handzwinge, sondern ein systembezogenes Spannwerkzeug für Schweißtische und Lochplatten im D16-System. Der technische Vorteil liegt in der Verbindung aus definierter 90°-Geometrie, stabiler Stahlkonstruktion, verstellbarer Arbeitshöhe und direkter Kompatibilität mit dem 16 mm Lochsystem.

Gerade bei wiederkehrenden Arbeitsabläufen ist eine klare Werkzeugstruktur wichtig. Die Rohrschraubzwinge 90° D16 unterstützt reproduzierbare Spannpositionen, verbessert die Werkstückkontrolle und reduziert improvisierte Fixierungen. In Kombination mit D16 Anschlägen, Spannwinkeln oder einer präzisen Lochplatte entsteht ein stabiler Spannaufbau für professionelle Schweiß- und Montageprozesse.

Empfohlenes Zubehör

Für erweiterte Spannaufgaben kann die Rohrschraubzwinge 90° D16 mit weiteren System-16-Werkzeugen ergänzt werden. Besonders sinnvoll sind Anschläge und Spannwinkel für die Werkstückpositionierung sowie zusätzliche Rohrschraubzwingen für verschiedene Spannrichtungen. Wer mehrere Spannsituationen abdecken möchte, kann außerdem ein passendes Rohrschraubzwingen-Set D16 als Ergänzung prüfen.

• Rohrschraubzwinge D16 mit Kunststoffgriff
• Rohrschraubzwinge 45° D16
• 10-teiliges Rohrschraubzwingen-Set D16

Hinweis zur Abgrenzung gegenüber Rohrschraubzwingen-Sets

Dieser Artikel ist ein einzelnes Spannwerkzeug. Wenn mehrere Spannrichtungen oder mehrere Zwingen gleichzeitig benötigt werden, können D16 Rohrschraubzwingen-Sets eine sinnvolle Ergänzung sein. Für gezielte rechtwinklige Spannaufgaben ist diese einzelne Rohrschraubzwinge 90° D16 jedoch die passende Wahl, wenn ein bestehendes D16-System erweitert oder nur eine einzelne 90°-Zwinge ergänzt werden soll.

FAQ – Häufige Fragen zur Rohrschraubzwinge 90° D16

Für welches System ist die Rohrschraubzwinge 90° D16 geeignet?

Die Rohrschraubzwinge ist für das D16-System ausgelegt und passt zu Schweißtischen und Lochplatten mit 16 mm Lochsystem.

Ist die Arbeitshöhe der Rohrschraubzwinge verstellbar?

Ja. Die Arbeitshöhe lässt sich über den beweglichen Stellring am Rohr einstellen. Der Ring kann nach oben oder unten verschoben werden und dient als Höhenanschlag, sodass die Zwinge an unterschiedliche Werkstückhöhe, Materialstärken und Spannpositionen angepasst werden kann.

Ist die Rohrschraubzwinge für 2D- und 3D-Schweißtische geeignet?

Ja, sie kann auf passenden 2D-Lochplatten und 3D-Schweißtischen im System 16 eingesetzt werden. Besonders auf 3D-Schweißtischen ist sie für seitliche oder rechtwinklige Spannaufgaben geeignet.

Wofür wird die 90°-Ausführung verwendet?

Die 90°-Ausführung wird genutzt, wenn Werkstücke rechtwinklig, vertikal oder seitlich fixiert werden sollen. Sie eignet sich für Vorrichtungen, Anschläge, Kantenpositionierungen und Spannaufbauten mit definierter Ausrichtung.

Was ist der Unterschied zur Rohrschraubzwinge 45° D16?

Die Rohrschraubzwinge 45° D16 ist für schräge und diagonale Spannaufgaben ausgelegt. Die Rohrschraubzwinge 90° D16 wird eingesetzt, wenn eine rechtwinklige Spannrichtung benötigt wird.

Aus welchem Material besteht die Rohrschraubzwinge?

Die Zwinge besteht aus Stahl mit brünierter Oberfläche. Der Griff besteht aus Kunststoff und ist für eine komfortable Handhabung ausgelegt.

Welche technische Maße hat die Zwinge?

Die Rohrschraubzwinge hat eine Höhe von 200 mm, eine Spindellänge von 140 mm und einen Tellerkopf mit Ø 25 mm. Die Arbeitshöhe ist über den beweglichen Stellring am Rohr verstellbar. Das Gewicht beträgt 0,62 kg.

Ist die Rohrschraubzwinge mit D28-Schweißtischen kompatibel?

Nein, diese Ausführung ist für D16 beziehungsweise das 16 mm Lochsystem vorgesehen. Für D28-Schweißtische werden passende D28-Spannwerkzeuge benötigt.

Wird ein Schweißtisch mitgeliefert?

Nein. Geliefert wird eine Rohrschraubzwinge 90° D16. Schweißtische, Lochplatten und weiteres Zubehör sind separat erhältlich.
