Winkel, Anschläge und Verbindungselemente D16 für System 16

Diese Kollektion bündelt unterschiedliche Winkel, Anschlag- und Verbindungselemente für Schweißtische im System 16. Das Sortiment reicht von Rohrverbindern und Anschlag-Spannwinkeln über Spannwinkel-Sets und U-Form-Winkel bis zu Spannkuben und ausgewählten Tischerweiterungen.

Die Produkte erfüllen unterschiedliche Aufgaben innerhalb eines Spann- oder Vorrichtungsaufbaus. Sie dienen je nach Bauform dem rechtwinkligen Ausrichten, Positionieren, Verbinden, seitlichen Abstützen oder Erweitern einer vorhandenen Arbeitsfläche.

Welche Produktgruppen enthält die Kollektion?

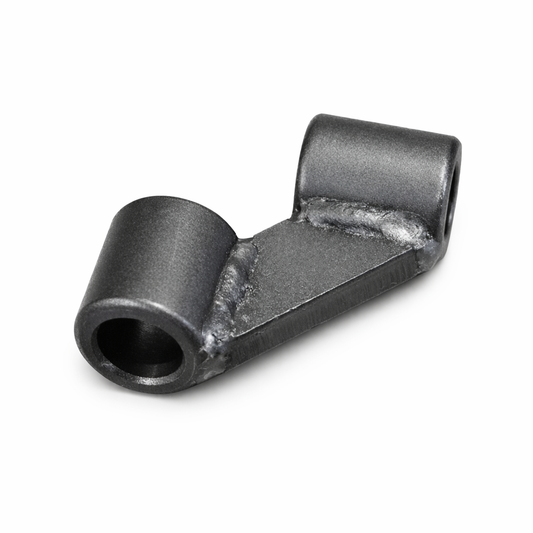

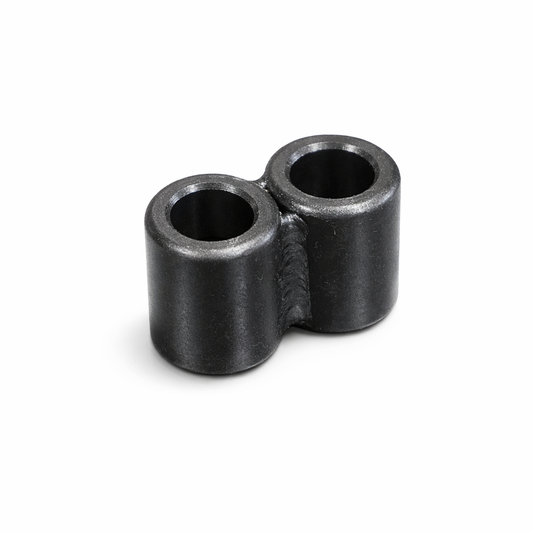

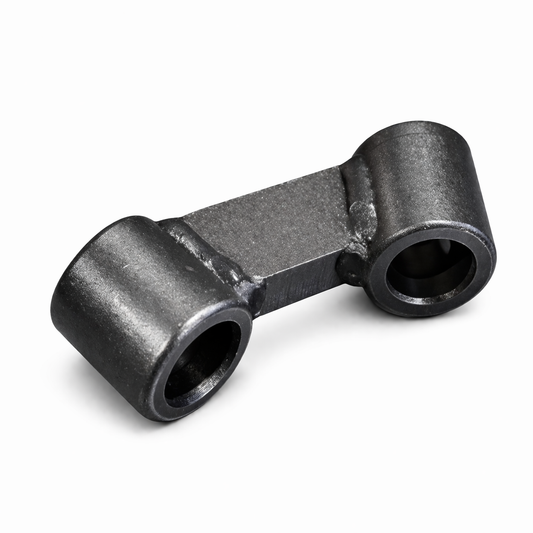

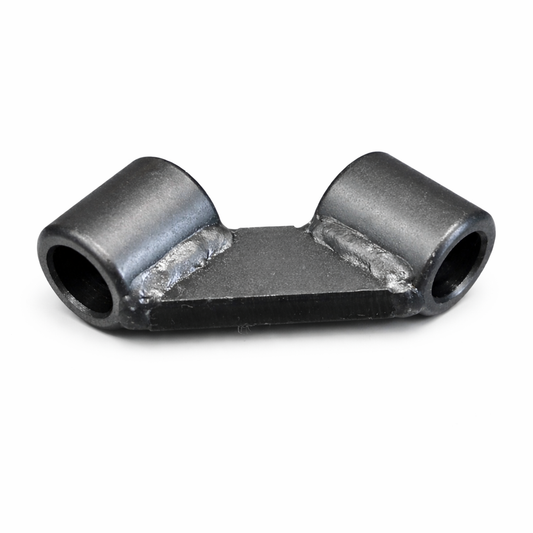

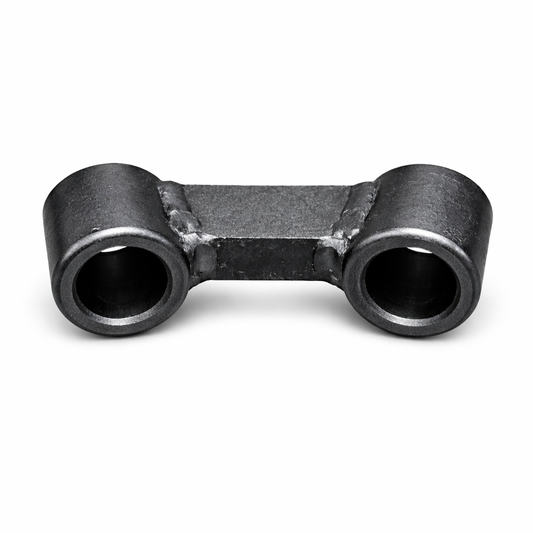

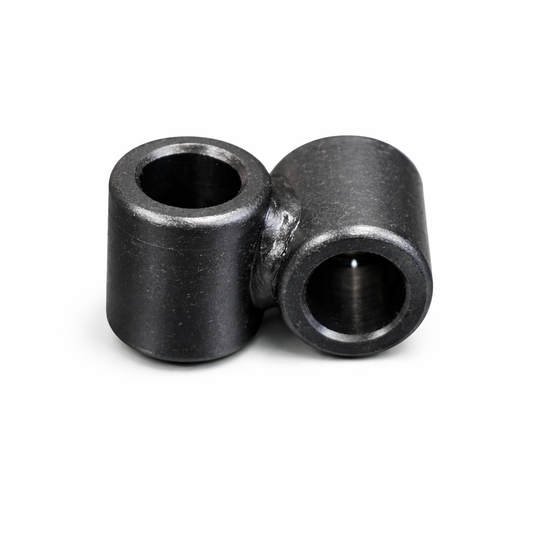

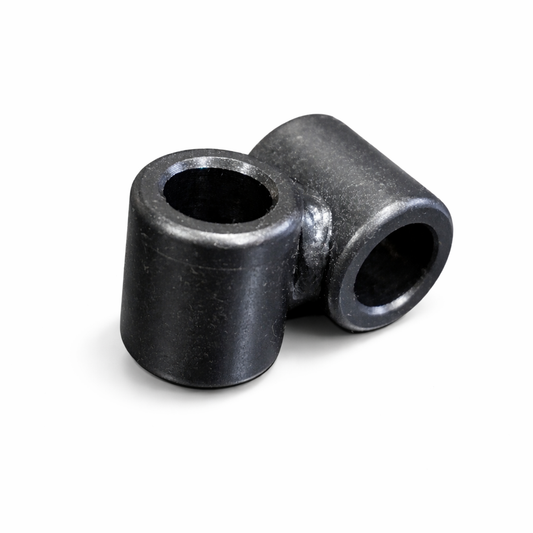

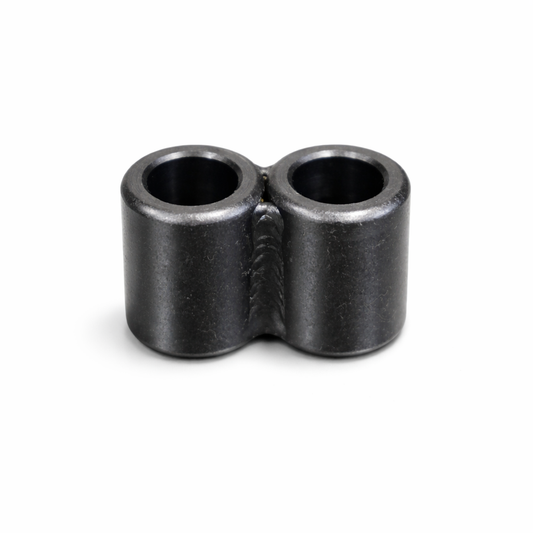

Rohrverbinder D16

Rohrverbinder dienen dem Aufbau und der Verbindung geeigneter Spannrohre. Innerhalb der Kollektion stehen unterschiedliche Geometrien zur Verfügung, darunter Parallelverbinder sowie Winkelverbinder mit 45°- oder 90°-Ausrichtung.

Einige Ausführungen besitzen zusätzlich eine Lasche. Dadurch unterscheiden sie sich in ihrer Einbaulage und vorgesehenen Verbindungsfunktion. Vor der Auswahl müssen Rohrdurchmesser, Winkel, Anschlussgeometrie und geplanter Aufbau geprüft werden.

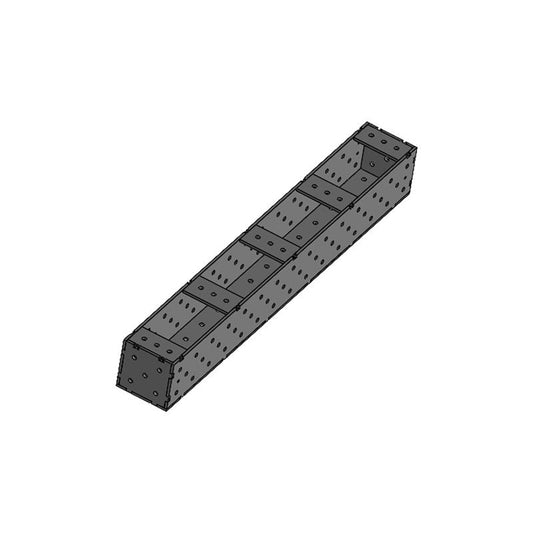

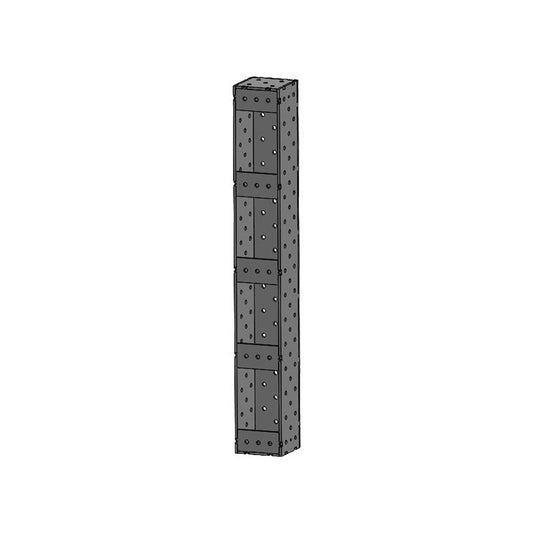

U-Form-Winkel D16 PREMIUM

U-Form-Winkel bieten eine lange, gelochte Anlagefläche für das Positionieren und Abstützen längerer Werkstücke. Sie können je nach Produktausführung horizontal, vertikal oder als Teil eines dreidimensionalen Vorrichtungsaufbaus eingesetzt werden.

Die PREMIUM U-Form-Winkel sind in unterschiedlichen Materialstärken und Längen erhältlich. Die konkret wählbaren Varianten werden direkt auf der jeweiligen Produktseite angezeigt.

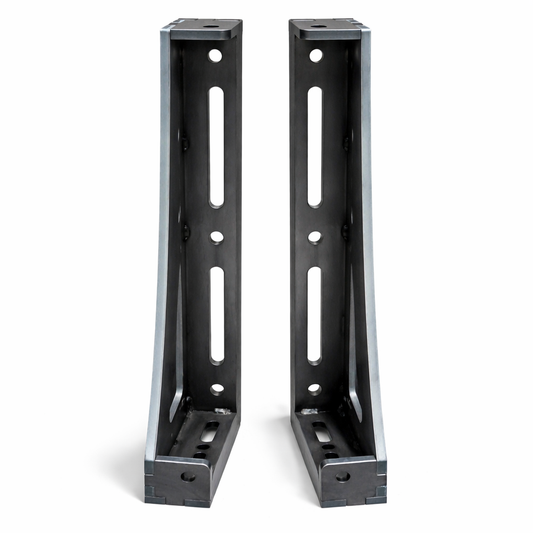

Spannwinkel-Sets D16 links und rechts

Die Spannwinkel-Sets bestehen aus einer linken und einer rechten Ausführung. Sie eignen sich für beidseitige Aufbauten sowie für das Positionieren von Werkstücken in einer definierten Winkelstellung.

Die Kollektion enthält Spannwinkel-Sets in unterschiedlichen Abmessungen und Materialstärken. Je nach Produkt stehen 6, 8 oder 12 mm starke Ausführungen zur Verfügung.

Ein Teil der Produkte wird als Bausatz angeboten. Der konkrete Lieferzustand muss auf der jeweiligen Produktseite geprüft werden.

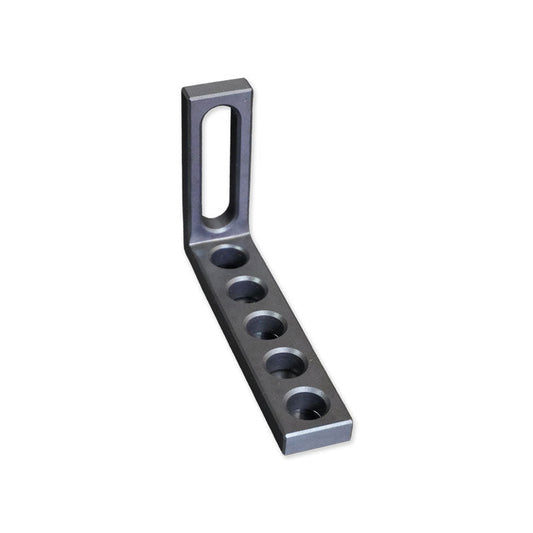

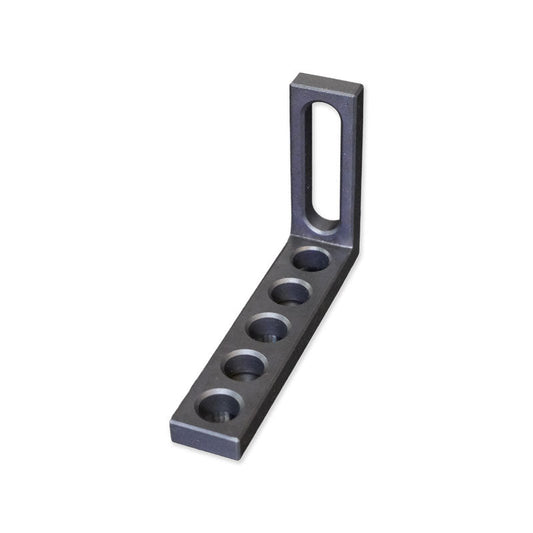

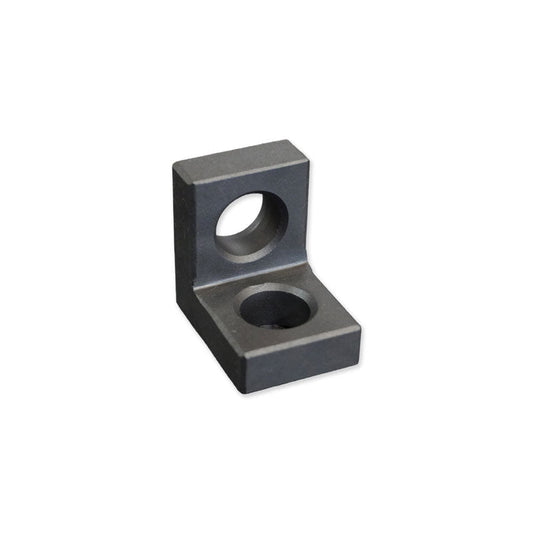

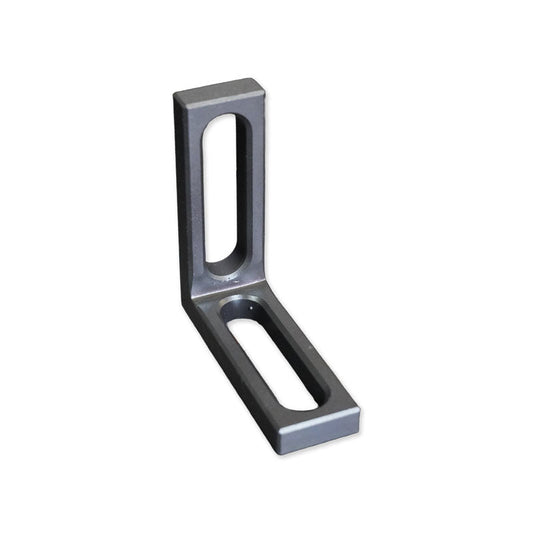

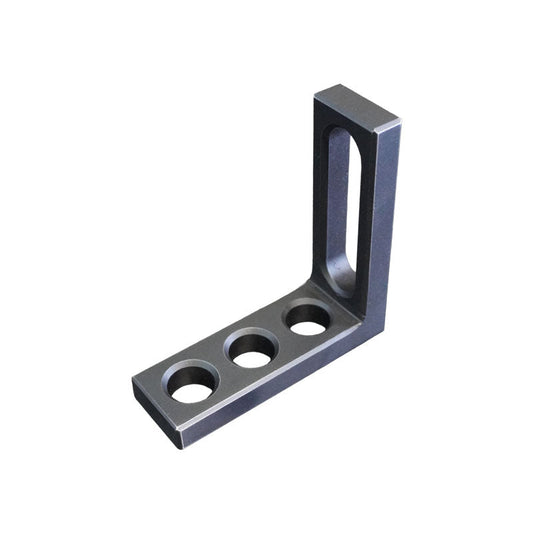

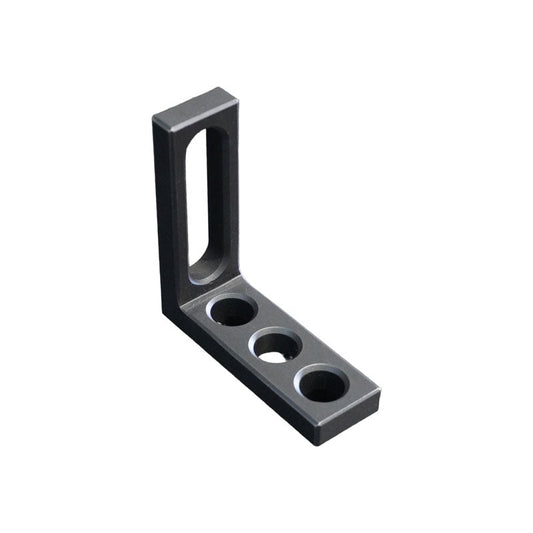

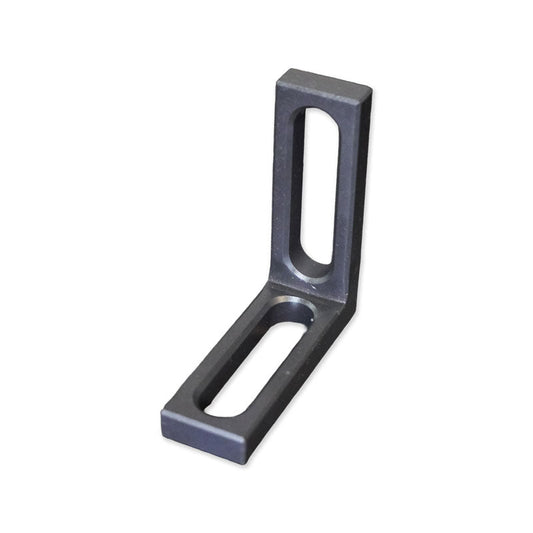

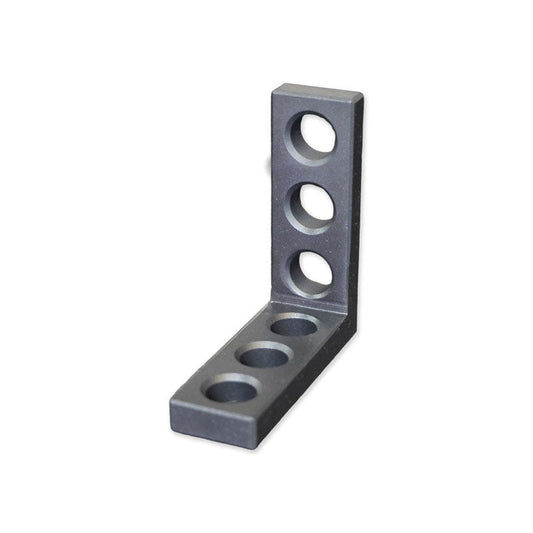

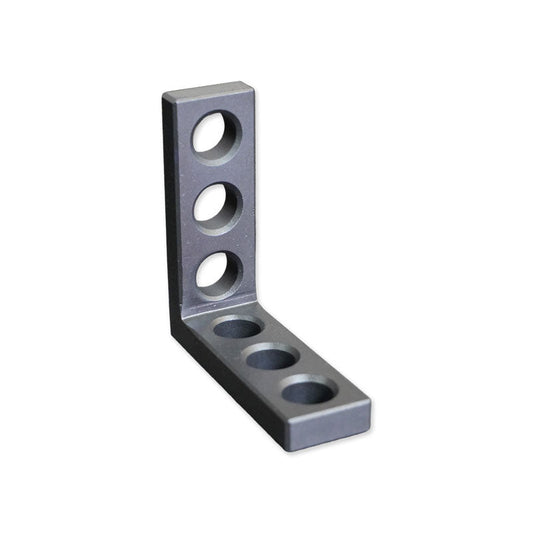

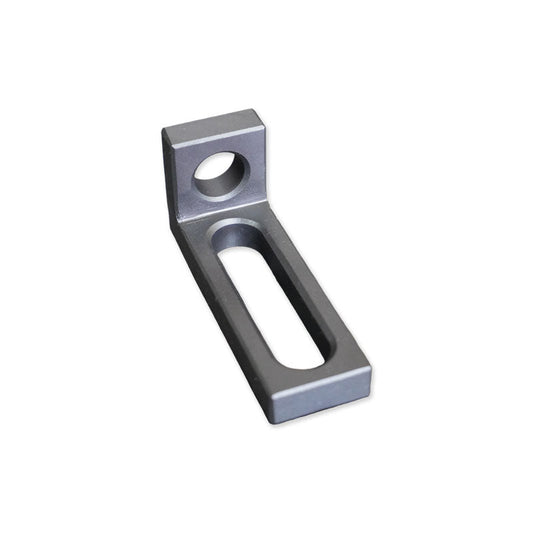

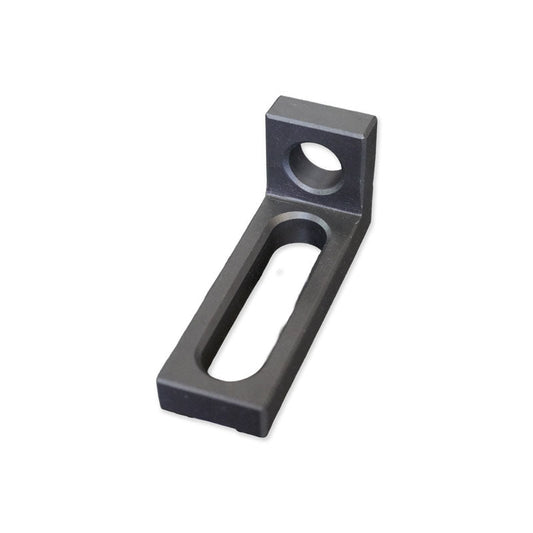

Anschlag-Spannwinkel D16

Anschlag-Spannwinkel kombinieren eine waagerechte und eine senkrechte Anlagefläche. Sie können als kompakte Positionier- oder Anschlagelemente für Werkstücke und Vorrichtungsteile verwendet werden.

Die vorhandenen Ausführungen unterscheiden sich unter anderem in:

• Gesamtabmessung
• Anzahl und Anordnung der Rundlöcher
• Anzahl und Ausführung der Langlöcher
• Materialstärke
• verfügbarer Anlagefläche

Spannkubus D16

Ein Spannkubus ermöglicht Spann- und Positionieraufgaben auf mehreren Seiten. Dadurch können kleinere Werkstücke oder Vorrichtungselemente in unterschiedlichen Ebenen ausgerichtet werden.

Der in dieser Kollektion angebotene Spannkubus wird als Bausatz geführt und besitzt Produktvarianten. Abmessung, Materialstärke und Lieferumfang sind vor der Bestellung auf der Produktseite zu prüfen.

Tischverlängerungen D16

Die enthaltenen Tischverlängerungen können eine vorhandene System-16-Arbeitsfläche ergänzen. Sie sind keine universell passende Erweiterung für jeden D16-Tisch.

Befestigungspunkte, Tischkonstruktion, Materialstärke, Abmessung und notwendige Verbindungselemente müssen mit dem vorhandenen Schweißtisch abgeglichen werden.

Winkel für 90°-, 45°- und variable Aufbauten

Die geeignete Winkelgeometrie richtet sich nach der vorgesehenen Funktion:

• 90°-Verbinder und Spannwinkel: für rechtwinklige Rahmen, Profile und Baugruppen
• 45°-Verbinder: für schräge Rohr- oder Verbindungskonstruktionen
• U-Form-Winkel: für längere Anlageflächen und mehrteilige Positionierungen
• Anschlag-Spannwinkel: für kompakte Positionier- und Anschlagaufgaben
• Spannkubus: für mehrseitige und dreidimensionale Aufbauten

Die Winkelbezeichnung allein garantiert keine fertige 90°- oder 45°-Geometrie des gesamten Werkstücks. Ausrichtung, Befestigung, Bolzen und weitere Spannmittel müssen fachgerecht gewählt werden.

Materialstärke und Abmessungen vergleichen

Innerhalb der Kollektion werden Werkzeuge mit unterschiedlichen Materialstärken und Abmessungen angeboten. Eine größere Materialstärke kann bei vergleichbarer Konstruktion zusätzliche Steifigkeitsreserven bieten, ist jedoch nicht automatisch für jede Anwendung erforderlich.

Bei der Auswahl sind insbesondere zu berücksichtigen:

• Größe und Geometrie des Werkstücks
• Länge der Anlagefläche
• Materialstärke des Winkels
• Art und Anzahl der Befestigungspunkte
• horizontaler oder vertikaler Einsatz
• benötigte Bolzen- und Zwingenlänge

PREMIUM-Oberfläche bei ausgewählten D16-Werkzeugen

Ausgewählte Werkzeuge dieser Kollektion bestehen aus PREMIUM-Material und verfügen über eine PREMIUM-Oberfläche. Diese Produkte werden in Deutschland gefertigt und verarbeitet.

Die PREMIUM-Oberfläche ist nicht plasmanitriert und besitzt keine nachträglich aufgebrachte Beschichtung oder künstliche Versiegelung. Ihre erhöhte Widerstandsfähigkeit gegenüber mechanischer Beanspruchung und ihre Abriebfestigkeit entstehen im Rahmen eines speziell abgestimmten Fertigungs- und Endbearbeitungsprozesses.

• erhöhte Widerstandsfähigkeit gegenüber mechanischer Beanspruchung
• hohe Abriebfestigkeit im Werkstatteinsatz
• reduzierte Abnutzung bei sachgemäßer Verwendung
• Schweißfähigkeit des Materials bleibt erhalten
• keine nachträglich aufgebrachte Beschichtung oder künstliche Versiegelung

Leichte Farb- und Strukturabweichungen sind materialtypisch und stellen keinen Qualitätsmangel dar.

Diese Oberflächen- und Herkunftsaussage darf nicht pauschal auf Rohrverbinder oder andere Produkte ohne bestätigten PREMIUM-Status übertragen werden.

Deutsche und internationale Fertigung innerhalb der Kollektion

Die Kollektion vereint Produkte aus unterschiedlichen Fertigungsmodellen:

• PREMIUM-Werkzeuge: aus PREMIUM-Material, mit PREMIUM-Oberfläche sowie in Deutschland gefertigt und verarbeitet
• übrige Werkzeuge und Zubehörprodukte: bei ausgewählten internationalen Fertigungspartnern gefertigt

Formulierungen wie „Made in Germany“, „Engineered in Germany“ oder „entwickelt und geprüft in Deutschland“ dürfen deshalb nicht als gemeinsame Aussage für die gesamte Kollektion verwendet werden.

System 16 und technische Kompatibilität

Die Produkte dieser Kollektion sind für Anwendungen mit 16-mm-Systembohrungen vorgesehen. Der gemeinsame Lochdurchmesser allein bedeutet jedoch nicht, dass jedes Produkt mit jedem D16-Schweißtisch, jeder Lochplatte und jedem Bolzen automatisch kompatibel ist.

Vor der Kombination müssen geprüft werden:

• Lochdurchmesser
• Material- beziehungsweise Tischplattenstärke
• Bolzenlänge und Einsteckmaß
• Lochbild und Lochabstand
• Spannbereich der verwendeten Zwingen
• Bauform und Abmessung des Werkzeugs
• vorgesehene horizontale oder vertikale Verwendung

Passende Verbindungselemente finden Sie unter Bolzen D16. Weitere Systemwerkzeuge bietet die Kollektion Werkzeuge D16.

Einsatz im Metallbau und Vorrichtungsbau

Winkel, Anschläge und Verbindungselemente gehören zu den grundlegenden Komponenten eines modularen Spannsystems. Sie können unter anderem bei folgenden Aufgaben eingesetzt werden:

• Ausrichten von Profilen und Rahmen
• Positionieren von Bauteilen in definierten Winkeln
• Aufbau wiederkehrender Vorrichtungen
• seitliches Abstützen und Fixieren
• Montage mehrteiliger Baugruppen
• Erweitern vorhandener Systemarbeitsflächen

Für reproduzierbare Ergebnisse müssen Werkzeug, Werkstück, Schweißtisch und Verbindungselemente technisch aufeinander abgestimmt werden.

Archivierte Produkte

Im Shopify-Backend ist mindestens ein archivierter Spannwinkel weiterhin der Kollektion zugeordnet. Archivierte Produkte sind nicht Teil des regulär kaufbaren Storefront-Sortiments und sollten im öffentlichen Text nicht als aktuell verfügbare Ausführung dargestellt werden.

Passende D16-Kategorien

• Werkzeuge D16
• Bolzen D16
• Lochplatten D16
• Schweißtische D16
• System 16

Wichtige Auswahlkriterien

• Produktart: Rohrverbinder, Spannwinkel, Anschlagwinkel, Spannkubus oder Tischerweiterung unterscheiden
• Geometrie: 45°, 90°, U-Form oder mehrseitigen Aufbau auswählen
• Abmessung: Länge und Höhe der Anlagefläche auf das Werkstück abstimmen
• Materialstärke: 6, 8 oder 12 mm entsprechend der konkreten Anwendung vergleichen
• Lochbild: Rundlöcher und Langlöcher nach gewünschter Positionierbarkeit auswählen
• Lieferzustand: fertig montierte Produkte und Bausätze unterscheiden
• Lieferumfang: Einzelprodukt, L+R-Set und mehrteilige Sets prüfen
• Fertigung: PREMIUM-Werkzeuge und übriges Zubehör korrekt unterscheiden

FAQ zu Winkeln und Anschlägen D16

Welche Produkte umfasst diese Kollektion?

Die Kollektion enthält Rohrverbinder, U-Form-Winkel, Spannwinkel-Sets, Anschlag-Spannwinkel, einen Spannkubus und ausgewählte Tischerweiterungen für System 16.

Sind alle Produkte Winkel im engeren Sinn?

Nein. Die Kollektion ist breiter aufgebaut und enthält auch Rohrverbinder, einen Spannkubus und Tischerweiterungen.

Sind alle Produkte in Deutschland gefertigt?

Nein. Werkzeuge aus PREMIUM-Material und mit PREMIUM-Oberfläche werden in Deutschland gefertigt und verarbeitet. Die übrigen Werkzeuge und Zubehörprodukte werden bei ausgewählten internationalen Fertigungspartnern gefertigt.

Welche Materialstärken sind erhältlich?

Je nach Produkt sind Ausführungen mit 6, 8 oder 12 mm Materialstärke erhältlich. Maßgeblich ist die konkrete Produkt- beziehungsweise Variantenangabe.

Werden Spannwinkel einzeln oder als Set geliefert?

Mehrere Spannwinkel dieser Kollektion werden als Set aus einer linken und einer rechten Ausführung angeboten. Andere Produkte werden einzeln oder als mehrteiliger Bausatz verkauft.

Besitzen U-Form-Winkel Größenvarianten?

Ja. Die U-Form-Winkel werden je nach Materialstärke in mehreren Längen angeboten. Die verfügbaren Werte werden auf der jeweiligen Produktseite ausgewählt.

Sind alle D16-Produkte automatisch miteinander kompatibel?

Nein. Zusätzlich zum Lochdurchmesser müssen Materialstärke, Bolzenlänge, Lochbild, Abmessung, Werkzeugaufnahme und vorgesehene Verwendung zusammenpassen.

Kann eine Tischverlängerung an jedem D16-Tisch montiert werden?

Nicht automatisch. Tischkonstruktion, Befestigungspunkte, Abmessungen und notwendige Verbindungselemente müssen mit dem vorhandenen Modell übereinstimmen.

Sind archivierte Winkel noch erhältlich?

Archivierte Produkte gehören nicht zum regulär kaufbaren Sortiment. Ihre Verfügbarkeit darf erst wieder kommuniziert werden, wenn sie in Shopify erneut aktiviert und veröffentlicht wurden.
