Kategorie: Schweißtische – System 16 & System 28

Schweißtische im System 16 und System 28 vergleichen

Diese Kollektion bietet eine zentrale Übersicht über Schweißtische im System 16 und System 28. Das Sortiment reicht von kompakten D16-Arbeitsplätzen für Werkstatt und Montage bis zu größeren D28-Schweißtischen und ausgestatteten Systemlösungen für Metallbau, Vorrichtungsbau und Fertigung.

Die Auswahl umfasst unterschiedliche Produktlinien, Tischgrößen, Tischplattenstärken, Oberflächenausführungen und Set-Konfigurationen. Neben vollständigen Schweißtischen können auch zugeordnete Tischbeine, Lochplatten oder weitere Systemkomponenten enthalten sein. Prüfen Sie deshalb bei jedem Produkt die konkrete Ausführung und den vollständigen Lieferumfang.

System 16 oder System 28?

Die erste grundlegende Entscheidung betrifft das Lochsystem. D16 und D28 unterscheiden sich durch den Durchmesser der Systembohrungen, die Dimensionierung der Spannmittel und die typischen Einsatzbereiche.

Schweißtische D16 für flexible Spannaufbauten

System 16 arbeitet mit 16-mm-Systembohrungen. Es eignet sich besonders für kompaktere Werkstücke, fein abgestufte Positionierungen und flexible Spannaufbauten in Werkstatt, Montage, Metallbau und Vorrichtungsbau.

Innerhalb des D16-Sortiments stehen unterschiedliche Produktlinien und Tischplattenstärken zur Verfügung. Eine vollständige Übersicht finden Sie unter Schweißtische D16.

Schweißtische D28 für größere Werkstücke und Vorrichtungen

System 28 arbeitet mit 28-mm-Systembohrungen und entsprechend dimensionierten Spannmitteln. Es wird häufig für größere Werkstücke, Rahmenkonstruktionen und umfangreichere Spann- und Vorrichtungsaufbauten eingesetzt.

Work-Pro, PREMIUM und PROFI Ausführungen können Sie unter Schweißtische D28 vergleichen.

Welche Schweißtisch-Serie passt zur Anwendung?

Die Produktlinien unterscheiden sich in Tischplattenstärke, Oberfläche, Abmessungen, Konstruktion und vorgesehenem Einsatzbereich.

• SMART: kompakte D16-Lösungen mit 6 mm starker Tischplatte für kleinere Arbeitsplätze und flexible Montageaufgaben
• ECO: wirtschaftliche D16-Systemtische mit 6 oder 8 mm starker Tischplatte
• WORK: D16-Schweißtische mit 8 mm starker Tischplatte für regelmäßig genutzte Werkstatt- und Montagearbeitsplätze

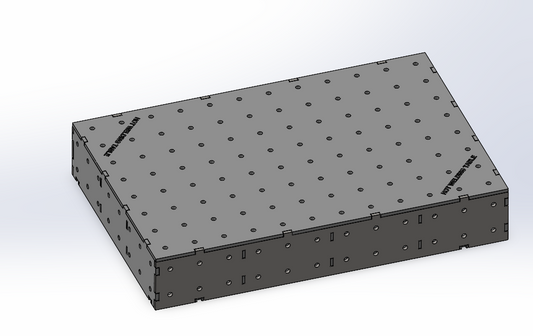

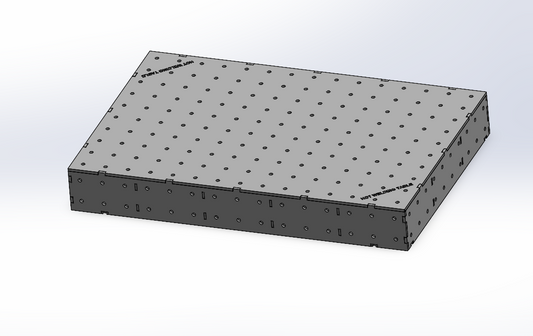

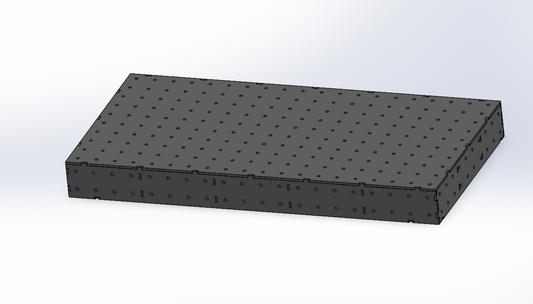

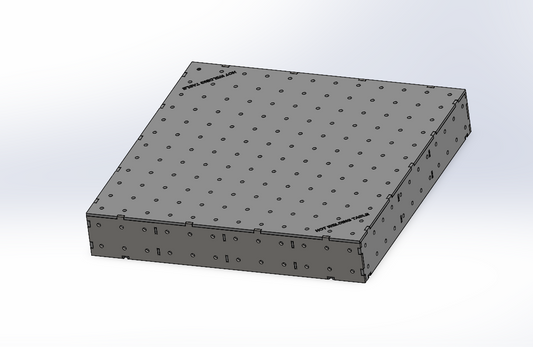

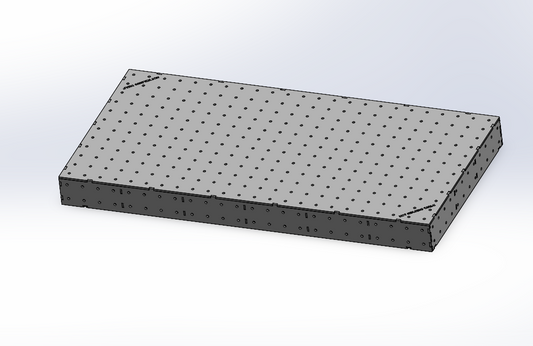

• Work-Pro: eigenständige D16- und D28-Produktlinie mit 12 mm starker Tischplatte, 200 mm hohen Seitenflächen und wählbarem Lochraster
• PREMIUM: in Deutschland gefertigte D16- und D28-Schweißtische in unterschiedlichen Größen und Plattenstärken
• PROFI: international gefertigte Schweißtische mit plasmanitrierter Oberfläche; D16 mit 12 mm und D28 mit 25 mm starker Tischplatte

Die Serienbezeichnung allein ersetzt nicht den technischen Vergleich. Maßgeblich sind Tischgröße, Tischplattenstärke, Oberflächenausführung, Seitenhöhe, Lochraster, Unterbau und Lieferumfang.

Schweißtische nach Tischplattenstärke auswählen

Die Tischplattenstärke sollte passend zu Werkstückgröße, Tischkonstruktion, Lastverteilung und Arbeitsprozess gewählt werden. Eine stärkere Tischplatte bedeutet nicht automatisch, dass jeder Tisch für jede Belastung geeignet ist.

6 mm für kompakte und wirtschaftliche Arbeitsplätze

Schweißtische mit 6 mm starker Tischplatte eignen sich für kleinere bis mittlere Werkstücke, kompakte Werkstattbereiche sowie typische Montage-, Reparatur- und Schweißaufgaben.

8 mm für regelmäßig genutzte Werkstattbereiche

Eine 8-mm-Tischplatte bietet bei vergleichbarer Konstruktion mehr Materialstärke und zusätzliche Steifigkeitsreserven gegenüber einer 6-mm-Ausführung. Sie eignet sich für regelmäßig wiederkehrende Spann- und Montagearbeiten.

12 mm für stärkere Arbeitsflächen

D16- und D28-Ausführungen mit 12 mm starker Tischplatte bieten eine robuste Grundlage für größere Werkstücke, umfangreichere Spannaufbauten und wiederkehrende Arbeitsprozesse.

Zu dieser Materialstärke gehören unter anderem Work-Pro, PREMIUM und PROFI D16.

25 mm bei PROFI D28

PROFI D28 Schweißtische verfügen über eine 25 mm starke Tischplatte und eine plasmanitrierte Oberfläche. Diese Ausführungen sind für anspruchsvolle professionelle Anwendungen und umfangreichere Vorrichtungsaufbauten vorgesehen.

Deutsche Produktlinien und PROFI richtig unterscheiden

SMART, ECO, WORK, Work-Pro und PREMIUM werden in Deutschland gefertigt und verarbeitet. Je nach Produktlinie stehen unterschiedliche Tischplattenstärken, Abmessungen und konstruktive Ausführungen zur Verfügung.

Produkte der PROFI Serie werden bei ausgewählten internationalen Fertigungspartnern gefertigt. PROFI Schweißtische verfügen über eine plasmanitrierte Oberfläche. Dabei besitzt PROFI D16 eine 12 mm starke Tischplatte, während PROFI D28 mit einer 25 mm starken Tischplatte ausgeführt ist.

Raster und Diagonalraster bei Work-Pro

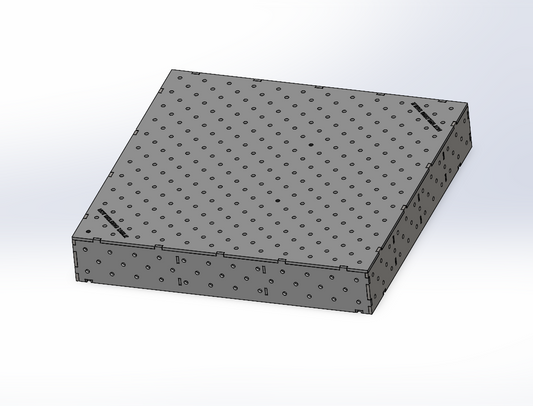

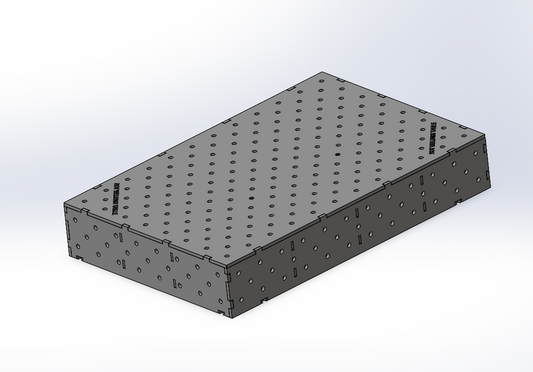

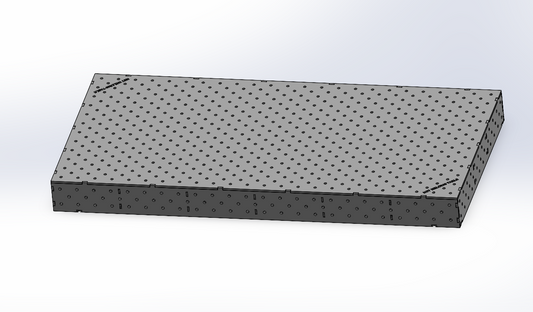

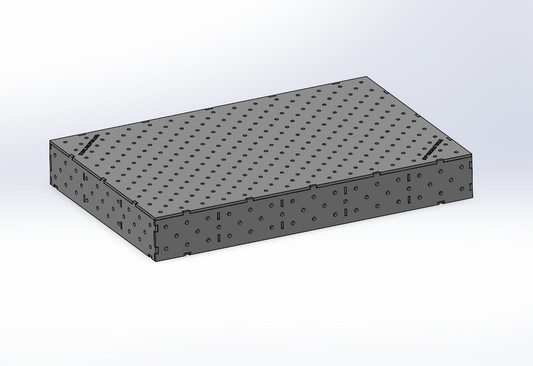

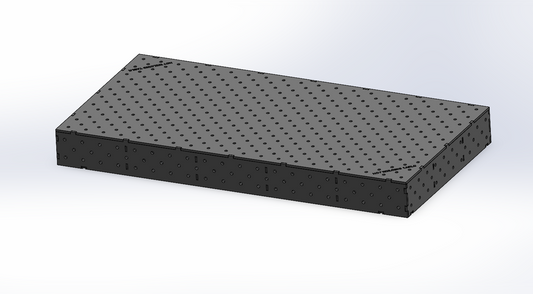

Bei ausgewählten Work-Pro Modellen kann zwischen Raster 100 × 100 mm und Diagonalraster 100 × 100 mm gewählt werden.

Beim regelmäßigen Raster sind die Systembohrungen in horizontalen und vertikalen Reihen angeordnet. Das Diagonalraster ergänzt versetzte Bohrungen und schafft zusätzliche Spannpunkte für schräge Bauteile, 45°-Ausrichtungen und wechselnde Werkstückgeometrien.

Die Wahl ist keine Qualitätsfrage, sondern richtet sich nach den typischen Werkstücken und Spannaufbauten.

Einzeltisch oder Schweißtisch mit Spannset?

Die Kollektion umfasst einzelne Schweißtische sowie vorkonfigurierte Kombinationen mit Spannwerkzeugen. Ein Komplettset kann sinnvoll sein, wenn Tisch und mehrere aufeinander abgestimmte Komponenten gleichzeitig benötigt werden.

Je nach Produkt können enthalten sein:

• Schweißtisch oder Tischplattform
• Tischbeine und Stellfüße
• Bolzen und Verbindungselemente
• Zwingen und Spannwerkzeuge
• Anschläge, Winkel und Prismen
• Werkzeugwagen oder weitere Systemelemente

Vergleichen Sie nicht nur die Anzahl der enthaltenen Teile, sondern deren technische Eignung für Werkstück, Lochsystem und Arbeitsprozess.

Lochplatten und weitere Systemkomponenten

Die Kollektion kann neben vollständigen Schweißtischen auch Lochplatten, Tischbeine oder ergänzende Systemkomponenten enthalten. Diese Produkte erfüllen unterschiedliche Funktionen und sind nicht automatisch vollständige Schweißtische.

Alle Lochplatten werden in Deutschland gefertigt und verarbeitet und verfügen über eine PREMIUM-Oberfläche. Eine systemübergreifende Übersicht finden Sie unter Lochplatten für System 16 und System 28.

Passende Werkzeuge und Sets auswählen

Ein Schweißtisch entfaltet seine Systemfunktion zusammen mit passenden Spann- und Positionierwerkzeugen. D16- und D28-Komponenten sind aufgrund der unterschiedlichen Lochdurchmesser nicht miteinander austauschbar.

Passende Kategorien:

• Werkzeuge D16
• Werkzeuge D28
• Schweißtisch-Sets D16
• Sets D28

Neben der Systemzugehörigkeit müssen Bolzenlänge, Spannbereich, Tischplattenstärke und konkrete Werkzeugaufnahme geprüft werden.

Schweißtisch nach Anwendung vergleichen

• Lochsystem: D16 oder D28 passend zu Werkstück und vorhandener Spanntechnik auswählen
• Tischgröße: Arbeitsfläche auf Werkstückabmessungen und verfügbaren Platz abstimmen
• Tischplattenstärke: 6, 8, 12 oder 25 mm nach Konstruktion und Anwendung vergleichen
• Oberfläche: PREMIUM-Oberfläche oder plasmanitrierte PROFI Oberfläche berücksichtigen
• Lochraster: regelmäßiges Raster oder Diagonalraster nach Spannaufgabe auswählen
• Lieferumfang: prüfen, ob Beine, Spannmittel oder weitere Komponenten enthalten sind
• Spanntechnik: System, Bolzenlänge und Spannbereich aufeinander abstimmen

FAQ zu Schweißtischen in System 16 und System 28

Was ist der Unterschied zwischen D16 und D28?

D16 verwendet 16-mm-Systembohrungen und eignet sich besonders für kompaktere und fein abgestufte Spannaufbauten. D28 verwendet 28-mm-Systembohrungen und wird häufig für größere Werkstücke und robuster dimensionierte Vorrichtungen eingesetzt.

Welche Tischplattenstärke ist die richtige?

Die passende Stärke hängt von Tischkonstruktion, Werkstückgröße, Lastverteilung und Arbeitsprozess ab. Das Sortiment umfasst Ausführungen mit 6, 8, 12 und 25 mm starker Tischplatte.

Wo werden die Schweißtische gefertigt?

SMART, ECO, WORK, Work-Pro und PREMIUM werden in Deutschland gefertigt und verarbeitet. Produkte der PROFI Serie werden bei ausgewählten internationalen Fertigungspartnern gefertigt.

Was ist der Unterschied zwischen PREMIUM und PROFI?

PREMIUM Schweißtische werden in Deutschland gefertigt und verarbeitet und verfügen über eine PREMIUM-Oberfläche. PROFI Schweißtische werden bei ausgewählten internationalen Fertigungspartnern gefertigt und besitzen eine plasmanitrierte Oberfläche.

Besitzen alle PROFI Schweißtische eine 25-mm-Tischplatte?

Nein. PROFI D16 besitzt eine 12 mm starke Tischplatte. PROFI D28 besitzt eine 25 mm starke Tischplatte.

Sind alle Produkte dieser Kollektion vollständige Schweißtische?

Nein. Zusätzlich können Tischbeine, Lochplatten oder weitere zugeordnete Systemkomponenten enthalten sein. Maßgeblich sind Produktart und Lieferumfang auf der jeweiligen Produktseite.

Sind Werkzeuge D16 und D28 kompatibel?

Nein. Aufgrund der unterschiedlichen Lochdurchmesser müssen Spannmittel und Zubehör zum jeweiligen System passen.

Wo finde ich Hilfe bei der Systemwahl?

Der Vergleich von System 16 und System 28 unterstützt bei der technischen Vorauswahl.
