3D-Schweißtisch Work-Pro D28 – 1200 × 1200 × 200 mm | 12 mm
3D-Schweißtisch Work-Pro D28 – 1200 × 1200 × 200 mm | 12 mm
Welches Lochraster passt zu Ihrer Arbeit? Das Raster 100 × 100 mm eignet sich für klassische und übersichtliche Spannaufbauten. Das Diagonalraster 100 × 100 mm bietet zusätzliche, versetzte Befestigungspunkte und dadurch mehr Positionierungsmöglichkeiten für Anschläge, Winkel und Spannwerkzeuge. Details finden Sie weiter unten.
Art.-Nr.: 100151
Verfügbarkeit für Abholungen konnte nicht geladen werden
- Made in Germany
- 12 mm Materialstärke
- Inklusive 4 Tischbeine
Work-Pro D28 Schweißtisch 1200 × 1200 mm mit 12 mm Arbeitsplatte
Der 3D-Schweißtisch Work-Pro D28 in 1200 × 1200 × 200 mm ist für professionelle Schweiß-, Montage- und Vorrichtungsarbeiten im System 28 ausgelegt. Die quadratische Arbeitsfläche bietet großzügigen Zugang von mehreren Seiten und unterstützt den Aufbau wiederholbarer Spann- und Positioniervorrichtungen.
Die 12 mm starke Tischplattform ist wahlweise mit Raster 100 × 100 mm oder Diagonalraster 100 × 100 mm sowie als Bausatz oder fertig geschweißte Ausführung erhältlich.
Vorteile des Work-Pro D28 Systems
- Quadratische Arbeitsfläche mit 1200 × 1200 mm
- 12 mm starke Arbeits- und Seitenflächen
- System D28 für robustes Spannen und Positionieren
- Raster 100 × 100 mm oder Diagonalraster 100 × 100 mm
- Bausatz oder fertig geschweißte Tischplattform
- 200 mm hohe Seitenflächen für dreidimensionale Aufbauten
- Vier Tischbeine in RAL 9005 Schwarz matt
- Tischhöhe ca. 870–930 mm, höhenverstellbar
- Made in Germany
Raster 100 × 100 mm oder Diagonalraster 100 × 100 mm?

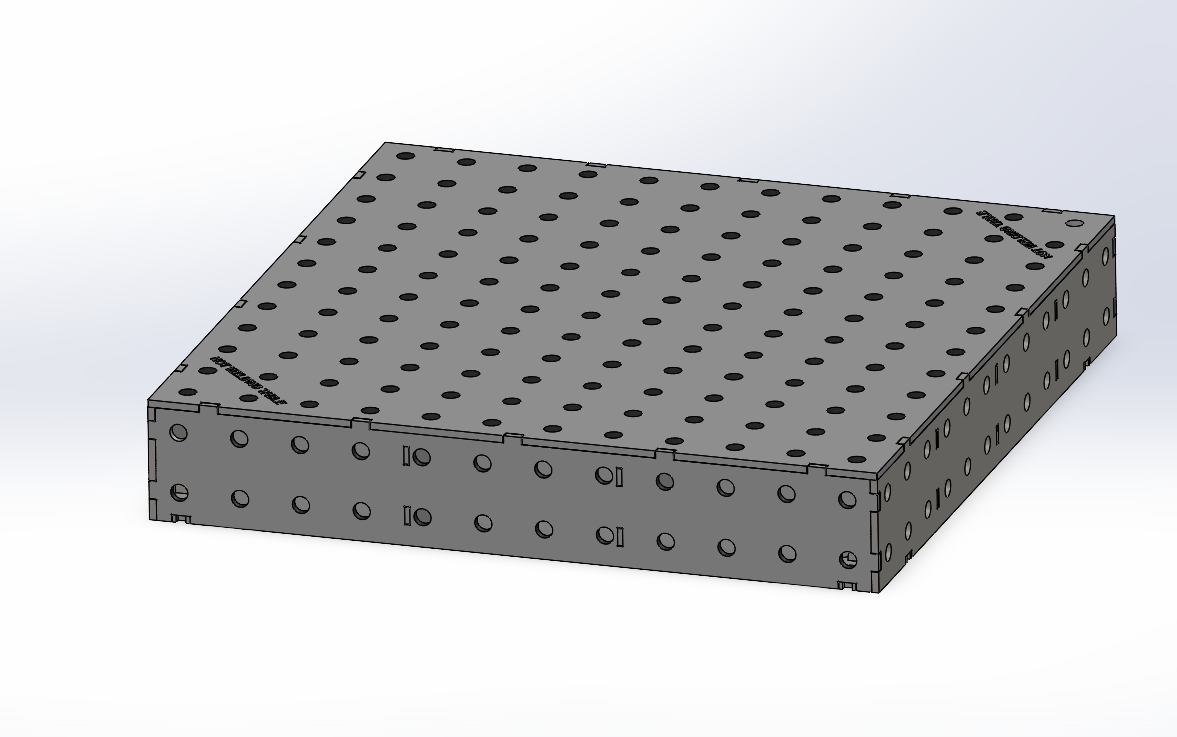

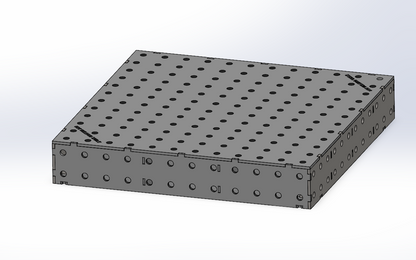

Raster 100 × 100 mm
Das Raster 100 × 100 mm besitzt regelmäßig angeordnete Bohrungen in horizontalen und vertikalen Reihen. Dadurch entsteht eine klare und leicht nachvollziehbare Struktur für klassische Spann-, Montage- und Positionieraufbauten.

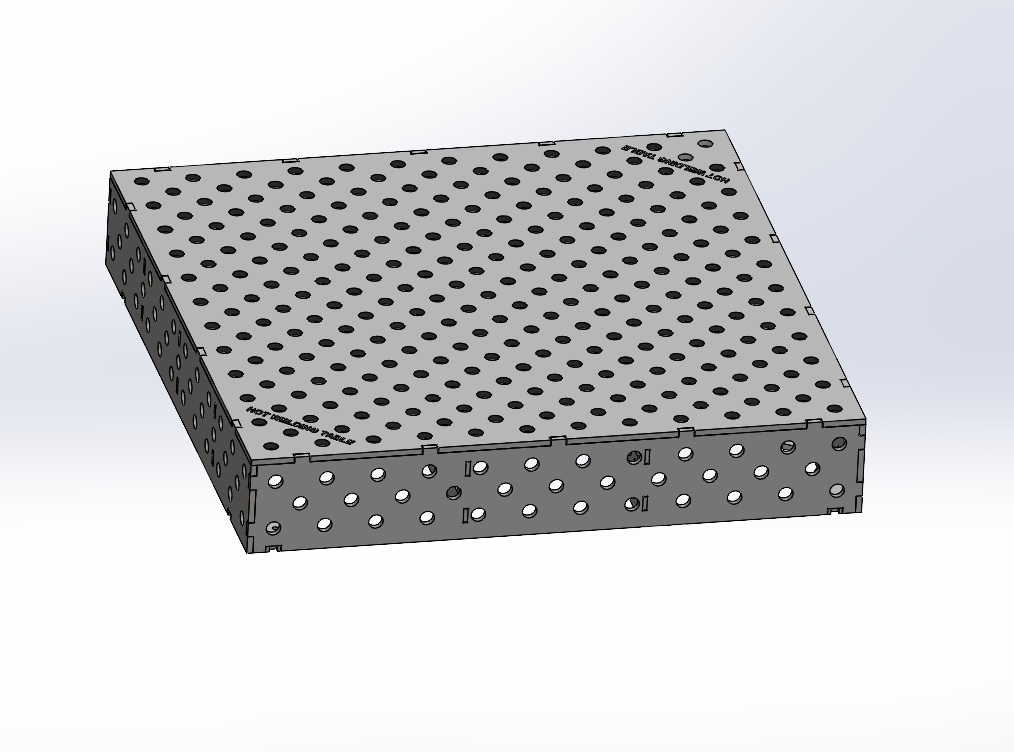

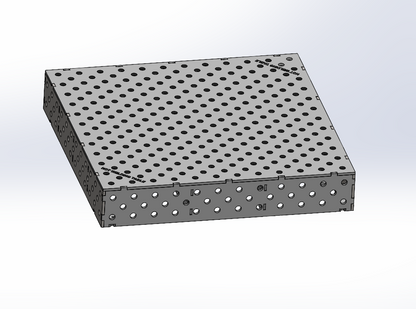

Diagonalraster 100 × 100 mm
Das Diagonalraster 100 × 100 mm ergänzt zusätzliche, versetzte Bohrungen zwischen den regulären Rasterpunkten. Dadurch stehen mehr mögliche Befestigungspositionen für Anschläge, Winkel und Spannwerkzeuge zur Verfügung. Der Spannaufbau lässt sich so flexibler an unterschiedliche Werkstückformen und Arbeitsaufgaben anpassen.
Bausatz oder geschweißte Ausführung?
Bausatz
Der Bausatz ist für Betriebe mit eigener Schweißkompetenz vorgesehen, die die Tischplattform selbst montieren und verschweißen möchten.
Geschweißt
Die geschweißte Ausführung wird als fertig montierte Tischplattform geliefert und reduziert dadurch den internen Montageaufwand.
Technische Daten
| Produktserie | Work-Pro |
|---|---|
| System | D28 |
| Arbeitsfläche | 1200 × 1200 mm |
| Seitenhöhe | 200 mm |
| Materialstärke | 12 mm |
| Oberfläche | PREMIUM Oberfläche, unbehandelt und schweißbar |
| Lochraster | Raster 100 × 100 mm oder Diagonalraster 100 × 100 mm |
| Ausführung | Bausatz oder geschweißt |
| Tischhöhe | ca. 870–930 mm, höhenverstellbar |
| Stellfüße | M16 × 100 mm |
| Tischbeine | 4 Stück, pulverbeschichtet in RAL 9005 Schwarz matt |
| Herkunft | Made in Germany |
| Lieferzeit | 5–7 Werktage |
Artikelnummern und EAN
| Lochraster | Ausführung | Art.-Nr. | EAN |
|---|---|---|---|
| Raster 100 × 100 mm | Bausatz | 100151 | 4262584221318 |
| Raster 100 × 100 mm | Geschweißt | 100152 | 4262584221325 |
| Diagonalraster 100 × 100 mm | Bausatz | 100171 | 4262584221523 |
| Diagonalraster 100 × 100 mm | Geschweißt | 100172 | 4262584221530 |
Lieferumfang
- 1 Work-Pro D28 Tischplattform in der gewählten Variante
- 4 Tischbeine, pulverbeschichtet in RAL 9005 Schwarz matt
- 4 höhenverstellbare Stellfüße M16 × 100 mm
Spannelemente und Zubehör sind nicht im Lieferumfang enthalten.
Systemkompatible Werkzeuge und Erweiterungen
Für professionelle Spann- und Positioniervorrichtungen kann der Work-Pro D28 mit passendem System-28-Zubehör erweitert werden. Geeignete Komponenten finden Sie bei den Werkzeugen D28 und in der Übersicht zum System 28.
Weitere Schweißtische im System D28 finden Sie unter Schweißtische D28. Weitere Modelle der WORK- und Work-Pro-Plattform finden Sie unter WORK Schweißtische D28.
Häufige Fragen zum Work-Pro D28
Welche Vorteile bietet die quadratische Arbeitsfläche?
Die Fläche von 1200 × 1200 mm ermöglicht den Zugang von mehreren Seiten und eignet sich besonders für Rahmen, Baugruppen und Vorrichtungen mit annähernd quadratischer Grundfläche.
Was unterscheidet Raster 100 × 100 mm und Diagonalraster 100 × 100 mm?
Das Raster 100 × 100 mm unterstützt klassische und wiederholbare Aufbauten. Das Diagonalraster 100 × 100 mm ergänzt zusätzliche, versetzte Befestigungspunkte für mehr Positionierungsmöglichkeiten bei unterschiedlichen Werkstückgeometrien.
Ist die PREMIUM Oberfläche plasmanitriert?
Nein. Die PREMIUM Oberfläche ist unbehandelt und schweißbar. Produktionsbedingte Farb- und Oberflächenabweichungen sind bei unbehandeltem Stahl möglich.
Sind Tischbeine enthalten?
Ja. Vier pulverbeschichtete Tischbeine und vier höhenverstellbare Stellfüße M16 × 100 mm gehören zum Lieferumfang.
Welches Zubehör ist kompatibel?
Der Tisch ist für Werkzeuge und Zubehör des Systems D28 ausgelegt. Vor der Verwendung sind Lochsystem, Bolzendurchmesser und die Eignung des Werkzeugs für die konkrete Anwendung zu prüfen.
