Werkzeuge D16

Werkzeuge und Spanntechnik für Schweißtische und Lochplatten im System 16. Bolzen, Zwingen, Anschläge, Winkel und weitere D16-Komponenten nach Funktion und Anwendung vergleichen.

84 Produkte

Werkzeuge D16 für Schweißtische und Lochplatten im System 16

Werkzeuge im System 16 ermöglichen das präzise Fixieren, Positionieren und Ausrichten von Werkstücken auf Schweißtischen, Lochplatten und modularen Vorrichtungen. Diese übergeordnete Kollektion umfasst unterschiedliche D16-Spannmittel und Systemkomponenten – von Bolzen, Zwingen und Anschlägen bis zu Winkeln, Prismen, Schnellspannern und ergänzendem Zubehör.

Die Produkte erfüllen unterschiedliche Funktionen und können aus verschiedenen Serien und Fertigungsmodellen stammen. Entscheidend für die Auswahl sind deshalb nicht pauschale Herkunftsaussagen, sondern Systemkompatibilität, Abmessung, Materialstärke, Spannbereich und der konkrete Einsatzzweck.

Zentrale Übersicht für D16-Spanntechnik
Vergleichen Sie Bolzen, Zwingen, Anschläge, Winkel und weitere Werkzeuge passend zum 16-mm-Lochsystem. Werkzeuge aus Premiumstahl mit „PREMIUM-Oberfläche“ werden ebenfalls in Deutschland gefertigt und verarbeitet. Produkte der PROFI-Serie werden bei ausgewählten internationalen Fertigungspartnern hergestellt.

Was bedeutet D16 bei Schweißtisch-Werkzeugen?

D16 beziehungsweise System 16 bezeichnet ein Lochsystem mit 16-mm-Systembohrungen. Dafür vorgesehene Werkzeuge werden über passende Bolzen, Aufnahmen oder Befestigungselemente mit dem Schweißtisch oder der Lochplatte verbunden.

Der Lochdurchmesser allein reicht jedoch nicht aus, um die Kompatibilität sicherzustellen. Abhängig vom Werkzeug müssen zusätzlich Materialstärke, Einstecklänge, Bolzenaufnahme, Spannbereich und Bauform berücksichtigt werden.

Bolzen D16 für Fixierung und Positionierung

Bolzen verbinden Werkzeuge, Anschläge und Spannkomponenten mit der Systembohrung des Schweißtisches oder der Lochplatte. Je nach Ausführung dienen sie der schnellen Fixierung, der definierten Positionierung oder dem Aufbau reproduzierbarer Vorrichtungen.

Kugelsperrbolzen D16

Kugelsperrbolzen ermöglichen eine schnelle Verbindung zwischen Werkzeug und Systembohrung. Die Verriegelung erfolgt abhängig von der Ausführung über integrierte Kugeln oder einen mechanischen Spannmechanismus.

Anschlag- und Absteckbolzen D16

Anschlagbolzen und Absteckbolzen werden für einfache Positionier-, Begrenzungs- und Ausrichtaufgaben eingesetzt. Sie können als definierter Anlagepunkt für Werkstücke oder weitere Systemkomponenten dienen.

Bei allen Bolzen müssen Durchmesser, nutzbare Einstecklänge und vorgesehene Plattenstärke zur konkreten Anwendung passen.

Zwingen und Schnellspanner im System 16

Zwingen halten Werkstücke während des Schweißens, Montierens oder Ausrichtens in der vorgesehenen Position. Innerhalb des D16-Sortiments können Rohrschraubzwingen, Ganzstahlzwingen, Schnellspanner, Spannrohre und ergänzende Verbindungselemente enthalten sein.

  • Rohrschraubzwingen: für flexible Spannweiten und unterschiedliche Werkstückhöhen
  • Ganzstahlzwingen: für klassische mechanische Spannaufgaben
  • Schnellspanner: für wiederkehrende Abläufe und kurze Rüstzeiten
  • Spannrohre: als Bestandteil dafür vorgesehener modularer Zwingensysteme

Eine gezielte Auswahl der zugeordneten Spannmittel finden Sie unter Zwingen D16.

Anschläge D16 für wiederholgenaue Werkstückpositionierung

Anschläge begrenzen und positionieren Werkstücke auf dem Schweißtisch. Sie eignen sich für einmalige Aufbauten ebenso wie für wiederkehrende Schweiß-, Montage- und Fertigungsaufgaben.

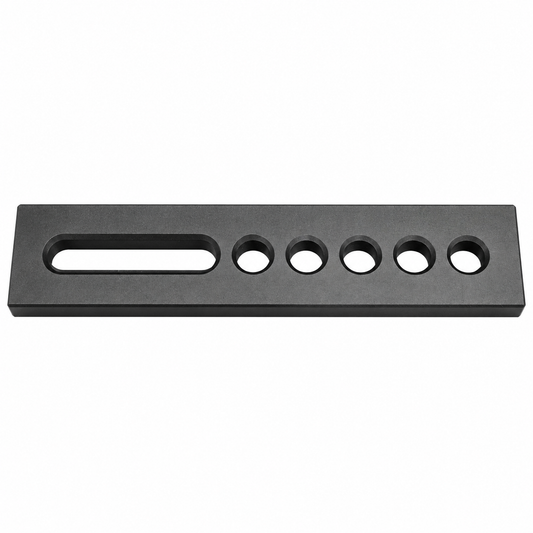

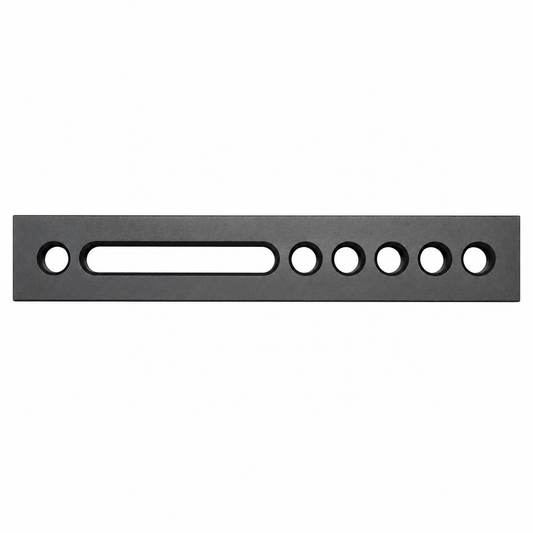

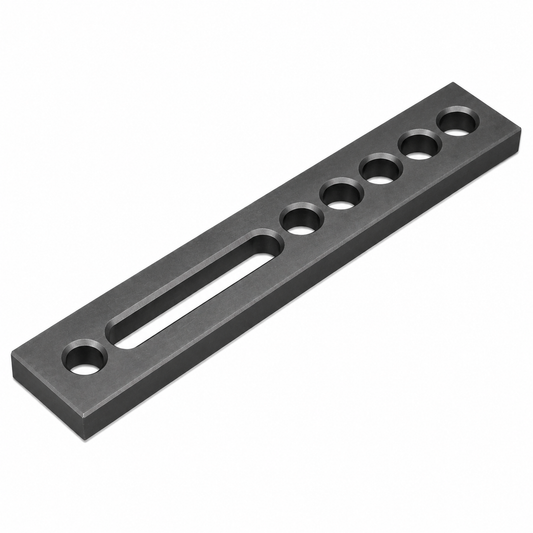

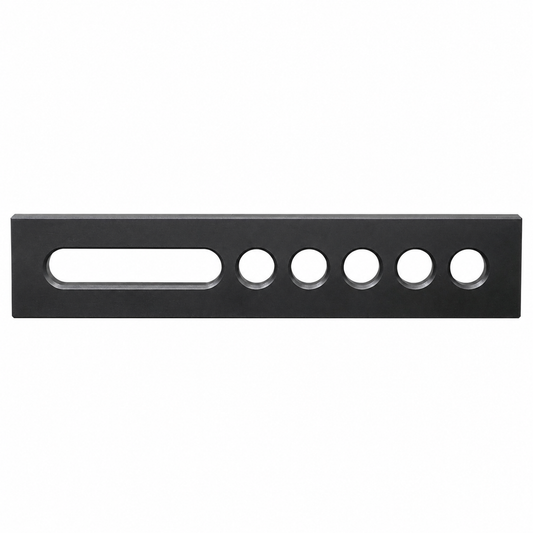

Universal-Anschläge können je nach Bauform über Rundbohrungen, Langlöcher oder Kombinationen daraus verfügen. Dadurch lassen sie sich in unterschiedlichen Positionen befestigen und an verschiedene Werkstückgeometrien anpassen.

Bei der Auswahl sind Länge, Lochanordnung, Materialstärke und vorgesehene Befestigung zu berücksichtigen.

Winkel D16 für rechtwinklige und dreidimensionale Aufbauten

Flachwinkel, Anschlagwinkel, Spannwinkel und Winkel-Einstellschablonen unterstützen die präzise Ausrichtung von Werkstücken. Sie können als Anschlag, seitliche Spannfläche oder Erweiterung eines dreidimensionalen Aufbaus verwendet werden.

  • Flachwinkel: für einfache rechtwinklige Spann- und Ausrichtaufgaben
  • Anschlagwinkel: als definierte Anlagefläche für Werkstücke
  • Spannwinkel: für seitliche Spannflächen und 3D-Aufbauten
  • Winkel-Einstellschablonen: für definierte Winkelpositionen
  • U-Form-Winkel: für spezielle Aufbau- und Erweiterungslösungen

Exzenterscheiben für schnelles Positionieren

Exzenterscheiben können durch ihre außermittige Form zum schnellen Anlegen, Klemmen oder Positionieren eines Werkstücks verwendet werden. Durch Drehen der Scheibe verändert sich der Abstand zur Werkstückkante.

Sie eignen sich vor allem für einfache Positionieraufgaben. Für Anwendungen mit hohen Spannkräften sind dafür ausgelegte Zwingen oder andere geeignete Spannmittel zu verwenden.

Prismen und Spannkubusse für besondere Werkstückformen

Prismen unterstützen die Positionierung runder Werkstücke, Rohre und Profile. Spannkubusse und vergleichbare Erweiterungselemente schaffen zusätzliche Spannflächen für dreidimensionale oder schwer zugängliche Aufbauten.

Werkzeuge dieser Gruppe unterscheiden sich stark in Abmessung, Aufnahme und Funktion. Die konkrete Eignung muss deshalb anhand der jeweiligen Produktbeschreibung geprüft werden.

Sonstige Systemkomponenten und Werkstattzubehör

Die Kollektion kann neben klassischer Spanntechnik auch weitere Produkte enthalten, beispielsweise Stellfüße, Rollen, Hebeelemente, Halterungen oder andere Ergänzungen für Schweißtische und Werkstattarbeitsplätze.

Solche Produkte sind nicht automatisch D16-Spannwerkzeuge im engeren Sinn. Sie werden innerhalb dieser krovne kolekcije kao ergänzende System- oder Arbeitsplatzkomponenten geführt und müssen nach ihrer eigenen Funktion ausgewählt werden.

Spannsets für neue und bestehende D16-Arbeitsplätze

Spannsets kombinieren mehrere Werkzeuge zu einem abgestimmten Paket. Je nach Set können Bolzen, Anschläge, Winkel, Zwingen oder weitere Systemkomponenten enthalten sein.

Sets eignen sich insbesondere für den Aufbau eines neuen Arbeitsplatzes oder wenn mehrere grundlegende Werkzeuge gleichzeitig benötigt werden. Der genaue Lieferumfang und die Stückzahlen sind der jeweiligen Produktseite zu entnehmen.

Wichtige Auswahlkriterien für D16-Werkzeuge

  • Funktion des Werkzeugs
  • 16-mm-Systemaufnahme
  • Materialstärke des Schweißtisches oder der Lochplatte
  • Einsteck- und Bolzenlänge
  • Spannweite, Ausladung oder Verstellbereich
  • Werkstückgröße und Werkstückform
  • erforderliche Spannkraft
  • Einzelanfertigung oder wiederkehrender Aufbau
  • Kompatibilität mit vorhandenen D16-Komponenten

Werkzeuge D16 nach Produktgruppe auswählen

Für eine gezieltere Produktauswahl können Sie innerhalb des System-16-Sortiments nach Funktion und Werkzeuggruppe navigieren:

Weitere Unterkategorien für Bolzen, Anschläge, Winkel und sonstiges Zubehör sind über die System-16-Navigation des Shops erreichbar.

Werkzeuge D16 für Werkstatt, Metallbau und Vorrichtungsbau

Passend ausgewählte D16-Werkzeuge ermöglichen flexible und reproduzierbare Spannaufbauten. Sie unterstützen Schweiß-, Montage-, Positionier- und Ausrichtarbeiten in Werkstatt, Metallbau, Schlosserei und Vorrichtungsbau.

Wählen Sie zunächst die benötigte Werkzeugfunktion und prüfen Sie anschließend Systemaufnahme, Abmessungen und Plattenkompatibilität. So vermeiden Sie unpassende Kombinationen und stellen sicher, dass das Werkzeug technisch zum vorhandenen Arbeitsplatz passt.

FAQ zu Werkzeugen D16

Sind alle Werkzeuge D16 mit jedem System-16-Schweißtisch kompatibel?

Nicht automatisch. Neben dem Lochdurchmesser müssen Materialstärke, Einstecklänge, Bolzenaufnahme und konkrete Bauform berücksichtigt werden.

Was ist der Unterschied zwischen einem Bolzen und einer Zwinge?

Ein Bolzen verbindet oder positioniert Werkzeuge und Werkstücke im Lochsystem. Eine Zwinge erzeugt zusätzlich eine gerichtete Spannkraft, um ein Werkstück festzuhalten.

Wann ist ein Spannset sinnvoll?

Ein Spannset eignet sich für neue Arbeitsplätze oder wenn mehrere grundlegende Werkzeuge gleichzeitig benötigt werden. Für gezielte Erweiterungen können einzelne Komponenten sinnvoller sein.

Kann D28-Werkzeug auf einem D16-Schweißtisch eingesetzt werden?

Nein. D16 und D28 verwenden unterschiedliche Lochdurchmesser und entsprechend dimensionierte Werkzeuge.

Sind alle Werkzeuge dieser Kollektion in Deutschland gefertigt?

Nein. Die Kollektion enthält Produkte unterschiedlicher Herkunft und Fertigungsmodelle. Maßgeblich sind die Angaben auf der jeweiligen Produktseite.

Welches Werkzeug benötige ich zuerst?

Für eine grundlegende Ausstattung werden häufig passende Bolzen, mindestens eine geeignete Zwinge sowie Anschläge oder Winkel benötigt. Die konkrete Zusammenstellung hängt von Werkstücken und Arbeitsabläufen ab.
