System 16 für Schweißtische, Lochplatten und Spanntechnik

Das System 16, auch als D16 bezeichnet, umfasst Schweißtische, Lochplatten, Spannwerkzeuge, Sets und ergänzende Komponenten mit 16-mm-Lochsystem. Diese übergeordnete Kollektion bietet einen zentralen Einstieg in das gesamte D16-Sortiment – von vollständigen Schweißtischen über modulare Arbeitsplatten bis zu Bolzen, Zwingen, Anschlägen und Winkeln.

System 16 eignet sich besonders für flexible Spann-, Schweiß-, Montage- und Vorrichtungsarbeiten mit kleineren bis mittleren Werkstücken. Durch die systematisch angeordneten Bohrungen lassen sich kompatible Werkzeuge an unterschiedlichen Positionen einsetzen und wiederkehrende Aufbauten reproduzierbar einrichten.

Was bedeutet System 16 beziehungsweise D16?

Die Bezeichnung System 16 bezieht sich auf Systembohrungen mit einem Durchmesser von 16 mm. D16-Schweißtische und Lochplatten bilden die Arbeitsfläche, während kompatible Bolzen, Zwingen, Anschläge, Winkel und weitere Werkzeuge für das Positionieren und Fixieren der Werkstücke eingesetzt werden.

Der gemeinsame Lochdurchmesser ist eine wichtige Grundlage, reicht für die technische Kompatibilität jedoch nicht immer aus. Je nach Produkt müssen zusätzlich Materialstärke, Einstecklänge, Bolzenaufnahme, Lochraster, Spannbereich und Bauform berücksichtigt werden.

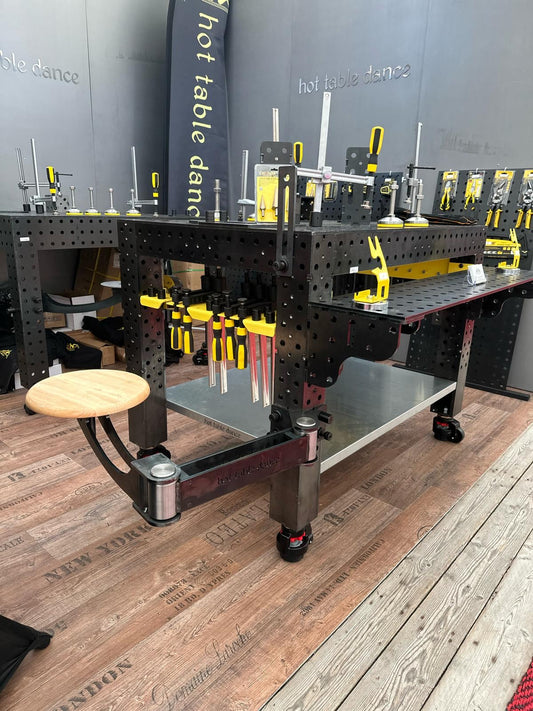

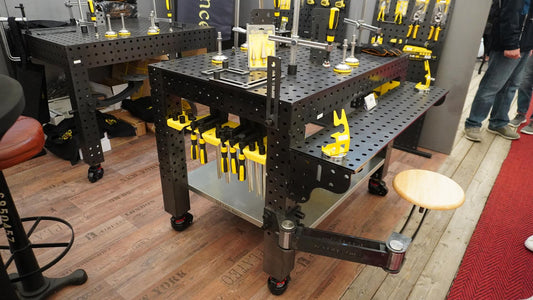

Schweißtische D16 für unterschiedliche Anwendungen

Schweißtische im System 16 stehen in verschiedenen Serien, Abmessungen, Materialstärken und Ausführungen zur Verfügung. Dadurch lässt sich der Arbeitsplatz an Werkstückgröße, Einsatzhäufigkeit, Belastung und gewünschte Ausstattung anpassen.

Das Sortiment umfasst unter anderem SMART, ECO, WORK, PREMIUM und PROFI. Diese Serien unterscheiden sich hinsichtlich Konstruktion, Materialstärke, Oberfläche, Lieferumfang, Fertigungsmodell und vorgesehenem Einsatzbereich.

• SMART: kompakte und preisorientierte Einstiegslösungen
• ECO: funktionale D16-Arbeitsplätze für vielseitige Werkstattaufgaben
• WORK: robuste Systemlösungen für regelmäßige Schweiß- und Montagearbeiten
• PREMIUM: in Deutschland gefertigte und verarbeitete Ausführungen für professionelle Anwendungen
• PROFI: professionelle Schweißtische aus der Fertigung ausgewählter internationaler Partner

Alle D16-Tischserien finden Sie in der Kategorie Schweißtische D16.

Materialstärken passend zur Aufgabe auswählen

Schweißtische und Lochplatten im System 16 sind in unterschiedlichen Materialstärken erhältlich. Die Plattenstärke beeinflusst Gewicht, Konstruktion und möglichen Einsatzbereich, darf aber nicht isoliert als Maß für die vollständige Belastbarkeit betrachtet werden.

Auch Tischgröße, Seitenhöhe, Unterbau, Auflagepunkte, Befestigung und Werkstückgewicht sind für die Auswahl relevant.

6 mm Materialstärke

Ausführungen mit 6 mm Materialstärke eignen sich für kompakte und modular aufgebaute Arbeitsplätze sowie für Anwendungen, bei denen geringeres Eigengewicht und flexible Nutzung im Vordergrund stehen.

8 mm Materialstärke

8 mm ist eine besonders vielseitige und häufig gewählte Materialstärke im System 16. Sie bietet für viele Werkstatt-, Metallbau- und Montageanwendungen ein ausgewogenes Verhältnis zwischen stabiler Arbeitsfläche, Gewicht und Flexibilität.

D16-Ausführungen mit 8 mm Materialstärke eignen sich unter anderem für regelmäßig wechselnde Spannaufgaben, kleinere bis mittlere Baugruppen und individuell aufgebaute Schweiß- oder Montagetische.

12 mm Materialstärke

Ausführungen mit 12 mm Materialstärke bilden eine robustere Grundlage für anspruchsvollere Spann-, Montage- und Vorrichtungsaufgaben. Die tatsächliche Eignung hängt weiterhin von Abmessung, Konstruktion, Unterbau und vorgesehener Belastung ab.

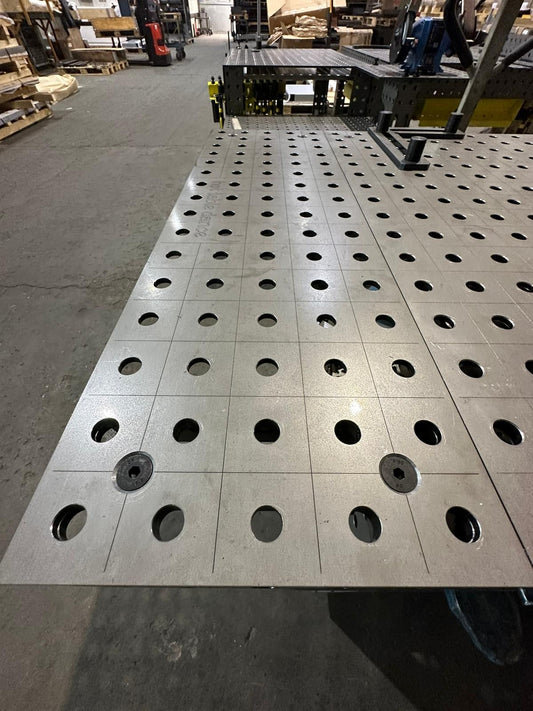

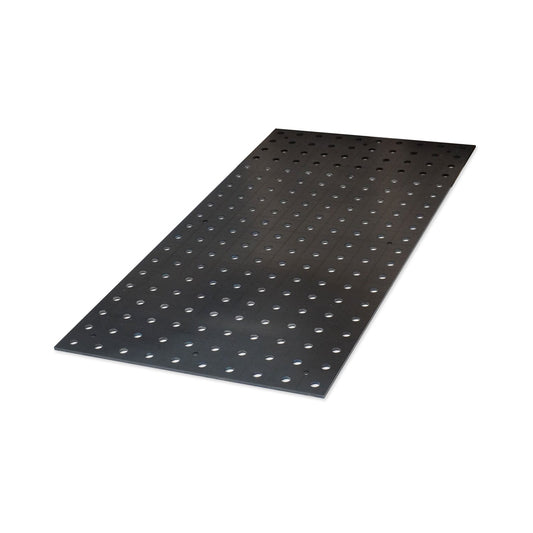

Lochplatten D16 für modulare Arbeitsflächen

D16-Lochplatten können als Grundlage für individuell aufgebaute Schweiß-, Montage- oder Vorrichtungstische dienen. Je nach Ausführung können sie auf einem geeigneten Unterbau montiert, in eine Werkbank integriert oder als Erweiterung einer vorhandenen Arbeitsfläche verwendet werden.

Das Sortiment umfasst unterschiedliche Materialstärken und Bauformen, beispielsweise rechteckige Lochplatten, achtkantige Ausführungen, Eckplatten, Tischerweiterungen und ergänzende Systemelemente.

Eine vollständige Übersicht finden Sie unter Lochplatten D16.

Werkzeuge und Spanntechnik im System 16

Ein System-16-Arbeitsplatz wird durch passende Spann- und Positionierwerkzeuge ergänzt. Die Werkzeuge übernehmen unterschiedliche Aufgaben und müssen nach Funktion, Werkstück und konkretem Aufbau ausgewählt werden.

Bolzen D16

Kugelsperrbolzen, Absteckbolzen und Anschlagbolzen verbinden Werkzeuge mit dem Schweißtisch oder der Lochplatte. Sie ermöglichen schnelle Fixierungen, definierte Anschlagpunkte und wiederholbare Positionierungen.

Zwingen und Schnellspanner

Rohrschraubzwingen, Ganzstahlzwingen und Schnellspanner erzeugen die erforderliche Spannkraft, um Werkstücke während des Schweißens, Montierens oder Ausrichtens sicher zu halten.

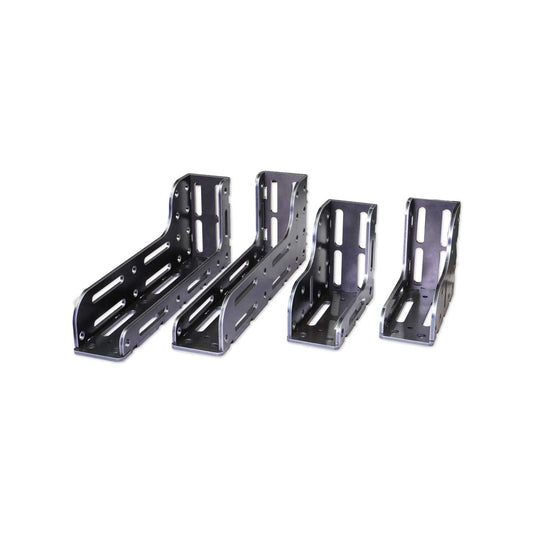

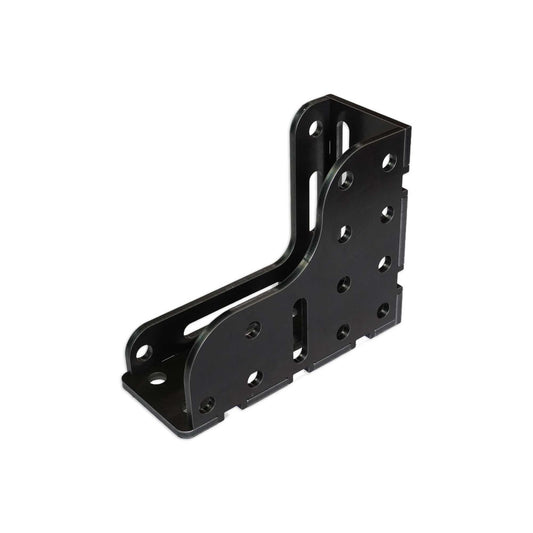

Anschläge und Winkel

Universal-Anschläge, Flachwinkel, Anschlagwinkel und Spannwinkel dienen der präzisen Ausrichtung und Begrenzung von Werkstücken. Sie ermöglichen rechtwinklige, parallele und dreidimensionale Aufbauten.

Prismen und Sonderwerkzeuge

Prismen, Exzenterscheiben, Spannkubusse und weitere Sonderwerkzeuge unterstützen die Positionierung runder, komplexer oder schwer zugänglicher Werkstücke.

Die vollständige Werkzeugübersicht finden Sie unter Werkzeuge D16.

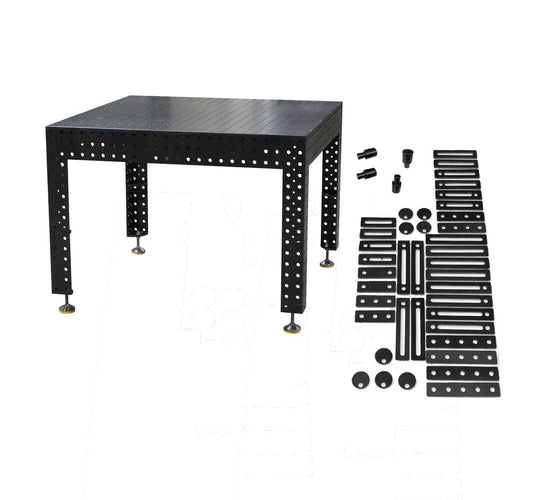

Sets D16 für eine abgestimmte Grundausstattung

D16-Sets kombinieren Schweißtische oder Lochplatten mit ausgewählten Spannwerkzeugen. Abhängig vom Angebot können Bolzen, Zwingen, Anschläge, Winkel und weitere Komponenten enthalten sein.

Komplettsets eignen sich besonders für neue Arbeitsplätze oder wenn mehrere grundlegende Werkzeuge gleichzeitig benötigt werden. Da sich Umfang und Zusammenstellung unterscheiden, müssen enthaltene Komponenten, Stückzahlen und Ausführung auf der jeweiligen Produktseite geprüft werden.

Aktuelle Systemlösungen finden Sie unter Schweißtisch-Sets D16.

System 16 für Werkstatt, Metallbau und Vorrichtungsbau

System 16 eignet sich für unterschiedliche professionelle und handwerkliche Einsatzbereiche. Dazu gehören Einzelanfertigungen ebenso wie wiederkehrende Montage- und Spannaufgaben.

• Schweiß- und Heftarbeiten
• Montage und Ausrichtung von Baugruppen
• Metallbau und Schlosserei
• Maschinen- und Anlagenbau
• Prototypen- und Vorrichtungsbau
• Wartungs- und Reparaturarbeiten
• modulare Werkbank- und Arbeitsplatzlösungen

System 16 oder System 28?

System 16 verwendet 16-mm-Systembohrungen und kompakter dimensionierte Spannwerkzeuge. Es eignet sich besonders für kleinere bis mittlere Werkstücke und flexible Arbeitsplätze.

System 28 arbeitet mit 28-mm-Systembohrungen und entsprechend größeren Werkzeugen. Es wird häufig für größere Werkstücke, schwere Baugruppen und robustere Spannaufbauten eingesetzt.

Die Entscheidung zwischen D16 und D28 ist keine reine Qualitätsfrage. Maßgeblich sind Werkstückgröße, erforderliche Spannkraft, vorhandene Werkzeuge, Tischabmessung und typischer Arbeitsprozess.

Die passende System-16-Ausstattung auswählen

Beginnen Sie bei der Auswahl mit der benötigten Arbeitsfläche. Entscheiden Sie anschließend, welche Spannmittel und ergänzenden Komponenten für Ihre typischen Werkstücke erforderlich sind.

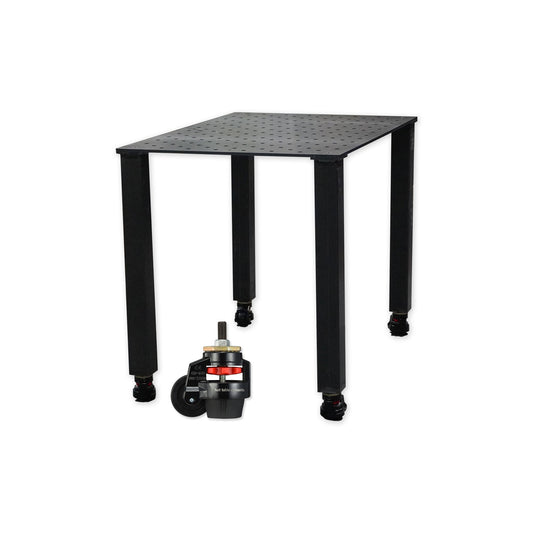

• Kompletter Schweißtisch: für einen sofort nutzbaren Arbeitsplatz mit Unterbau
• Lochplatte: für individuelle Tisch- oder Werkbankkonstruktionen

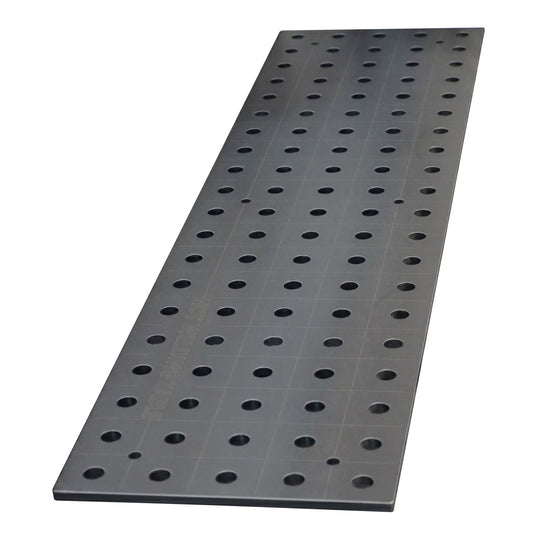

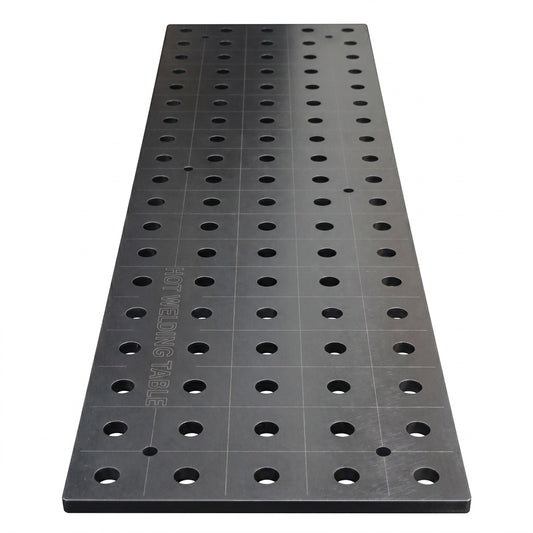

• Tischerweiterung: für zusätzliche Arbeits- und Spannfläche
• Spannset: für eine abgestimmte Werkzeuggrundausstattung
• Einzelwerkzeuge: für die gezielte Erweiterung vorhandener D16-Systeme

Prüfen Sie vor dem Kauf immer Materialstärke, Abmessung, Lochraster, Lieferumfang und Kompatibilität der vorgesehenen Werkzeuge.

System-16-Kategorien im Überblick

• Schweißtische D16
• Lochplatten D16
• Werkzeuge D16
• Schweißtisch-Sets D16

FAQ zum System 16

Sind System 16 und D16 dasselbe?

Ja. Beide Bezeichnungen stehen in diesem Sortiment für ein Lochsystem mit 16-mm-Systembohrungen.

Welche Materialstärken gibt es im System 16?

Das aktuelle D16-Sortiment umfasst insbesondere Ausführungen mit 6 mm, 8 mm und 12 mm Materialstärke. Die verfügbaren Stärken können je nach Tischserie, Lochplatte und Bauform variieren.

Ist 8 mm eine geeignete Materialstärke für einen D16-Schweißtisch?

8 mm ist eine vielseitige und häufig gewählte Ausführung für Werkstatt-, Metallbau- und Montageanwendungen. Die Eignung hängt zusätzlich von Tischgröße, Unterbau, Werkstückgewicht und vorgesehener Belastung ab.

Sind D16- und D28-Werkzeuge miteinander kompatibel?

Nein. Die Systeme verwenden unterschiedliche Lochdurchmesser und entsprechend dimensionierte Werkzeuge.

Sind alle Produkte des Systems 16 in Deutschland gefertigt?

Nein. SMART, ECO, WORK und PREMIUM werden in Deutschland gefertigt und verarbeitet. PROFI Produkte werden bei ausgewählten internationalen Fertigungspartnern gefertigt. Bei Werkzeugen, Sets und Zubehör gelten die Angaben der jeweiligen Produktseite.

Benötige ich einen kompletten Schweißtisch oder reicht eine Lochplatte?

Eine Lochplatte kann ausreichen, wenn bereits ein geeigneter Unterbau vorhanden oder eine individuelle Konstruktion geplant ist. Für einen vollständig abgestimmten Arbeitsplatz ist ein kompletter Schweißtisch häufig die einfachere Lösung.

Welche Werkzeuge gehören zur grundlegenden D16-Ausstattung?

Für viele Arbeitsplätze sind passende Bolzen, mindestens eine geeignete Zwinge sowie Anschläge oder Winkel sinnvoll. Die konkrete Zusammenstellung richtet sich nach Werkstücken und Arbeitsabläufen.
