Kategorie: Zwingen D28

Zwingen und Spannmittel D28 für System-28-Arbeitsplätze

Diese Kollektion umfasst unterschiedliche Zwingen und Spannmittel für Schweißtische im System 28. Zum Sortiment gehören Rohrschraubzwingen, Schnellspanner, Spannbrücken, eine Ganzstahlzwinge und ein Spannrohr für verschiedene Spann-, Montage- und Vorrichtungsaufgaben.

Die Produkte unterscheiden sich in Bauform, Spannbereich, Ausladung, Bedienung und Befestigung. Die geeignete Ausführung sollte deshalb nach Werkstückgeometrie, Spannrichtung, Tischplattenstärke und geplantem Arbeitsablauf ausgewählt werden.

Welche Spannmittel enthält die Kollektion?

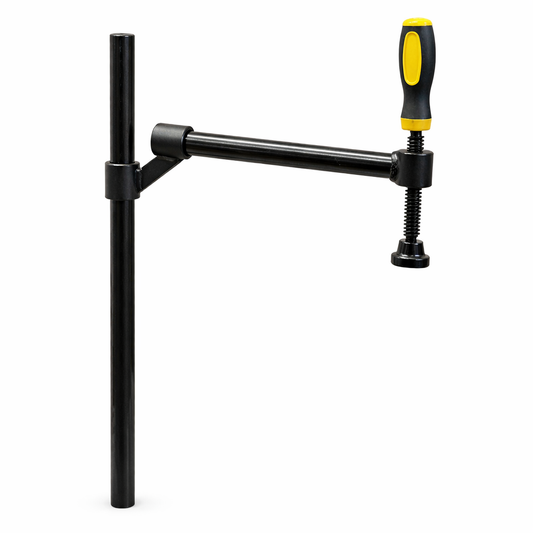

Rohrschraubzwingen D28

Rohrschraubzwingen werden über eine 28-mm-Aufnahme in eine geeignete Systembohrung eingesetzt. Sie dienen dem mechanischen Spannen von Werkstücken gegen die Tischfläche, eine Seitenfläche oder ein weiteres Vorrichtungselement.

Die sichtbaren Ausführungen unterscheiden sich in ihrer Geometrie und Bedienrichtung. Je nach Produkt können unterschiedliche Spannrichtungen, Ausladungen und Öffnungsweiten vorgesehen sein.

Vor der Auswahl sollten insbesondere geprüft werden:

• Spannbereich und maximale Öffnung
• Ausladung der Zwinge
• vertikale oder horizontale Spannrichtung
• Form und Position des Druckstücks
• Griff- beziehungsweise Knebelkonstruktion
• Platzbedarf innerhalb des Vorrichtungsaufbaus

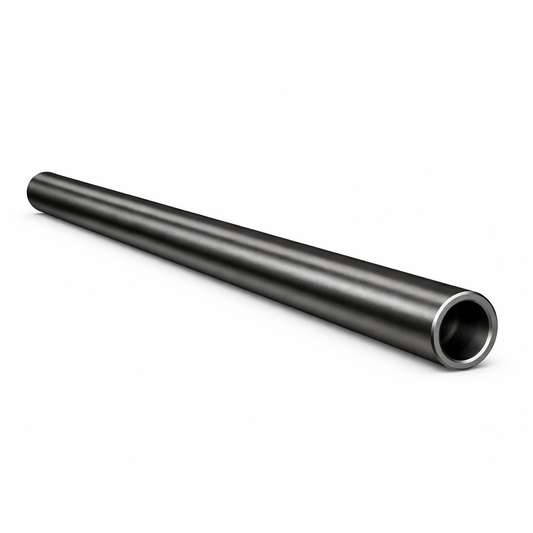

Spannrohr D28

Das Spannrohr kann als Bestandteil modularer Spann- und Vorrichtungskonstruktionen verwendet werden. Es ist nicht mit einer vollständigen Schraubzwinge gleichzusetzen und benötigt für den konkreten Aufbau technisch passende Verbindungs- oder Spannelemente.

Vor der Verwendung müssen Rohrdurchmesser, Länge, Wandstärke, Verbindungselemente und vorgesehene Belastung geprüft werden.

Spannbrücken mit zwei oder drei Spannpunkten

Spannbrücken verteilen die Spannwirkung auf mehrere Auflage- beziehungsweise Druckpunkte. In dieser Kollektion sind Ausführungen mit zwei und drei Punkten sichtbar.

Sie können sinnvoll sein, wenn ein Werkstück an mehreren Stellen gleichzeitig gehalten oder die Spannwirkung über eine größere Fläche verteilt werden soll.

Die Spannbrücke muss hinsichtlich:

• Abstand der Spannpunkte
• Werkstückform
• Auflagefläche
• Spindelposition
• zulässiger Belastung

auf den konkreten Aufbau abgestimmt werden.

Ganzstahlzwinge

Die Ganzstahlzwinge ist eine eigenständige Zwingenbauform für Spannaufgaben, bei denen eine klassische Schraubzwingengeometrie benötigt wird. Ob und wie sie direkt mit einem D28-Schweißtisch verbunden wird, richtet sich nach ihrer konkreten Aufnahme und der Produktbeschreibung.

Sie darf nicht automatisch mit einer Rohrschraubzwinge oder einem in die Tischbohrung eingesetzten Spannmittel gleichgesetzt werden.

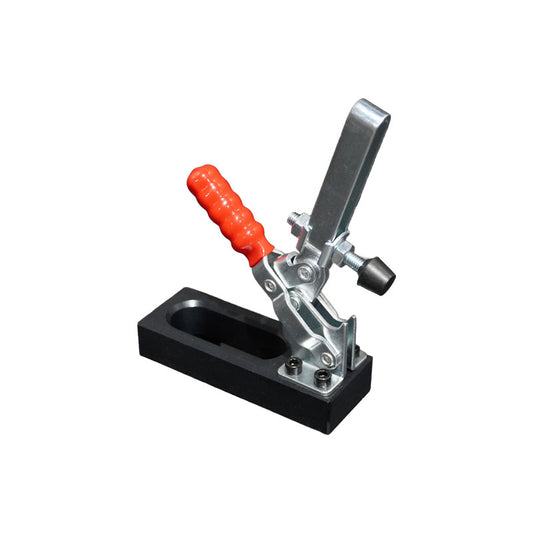

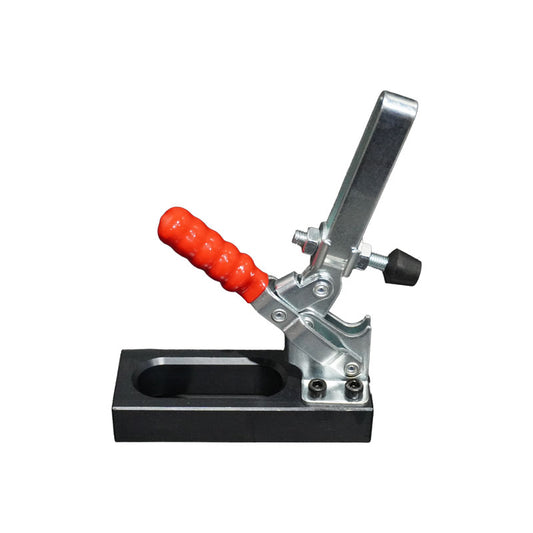

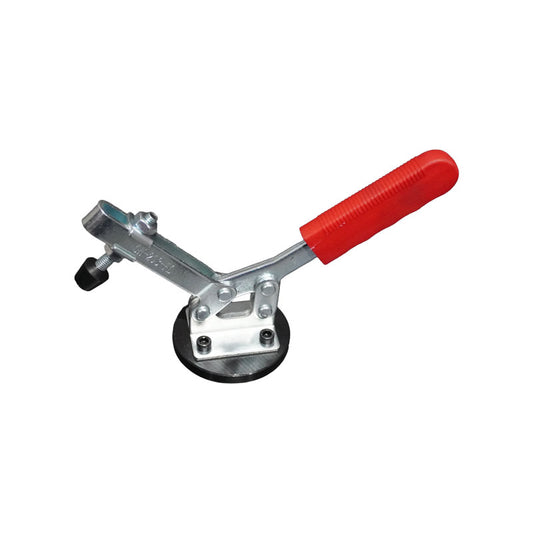

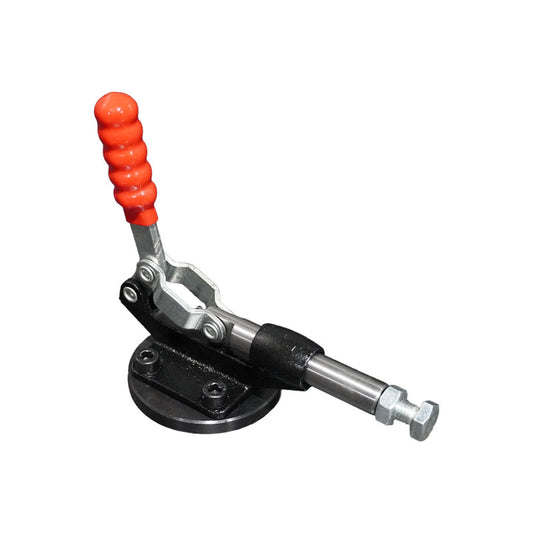

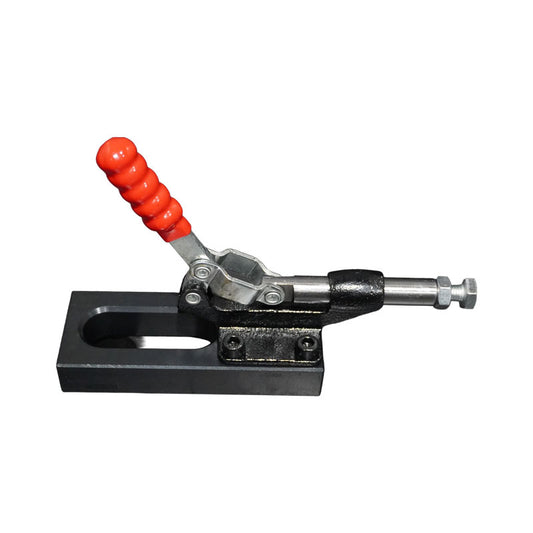

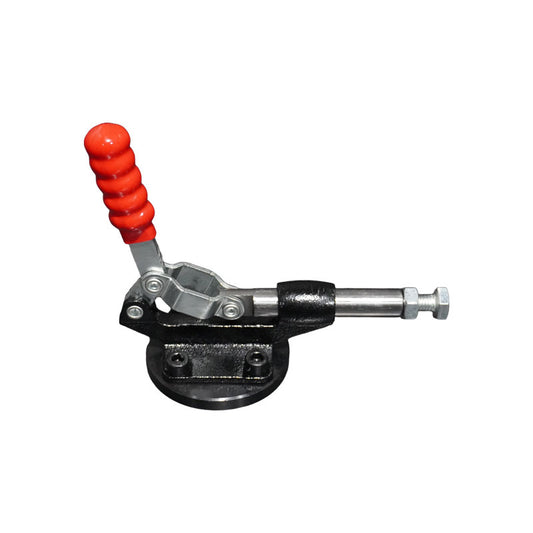

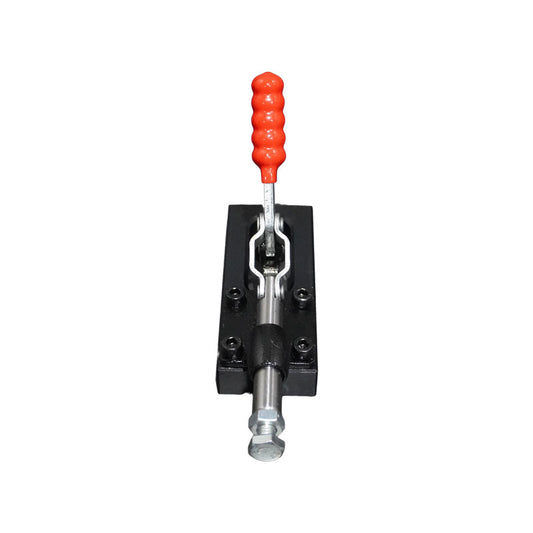

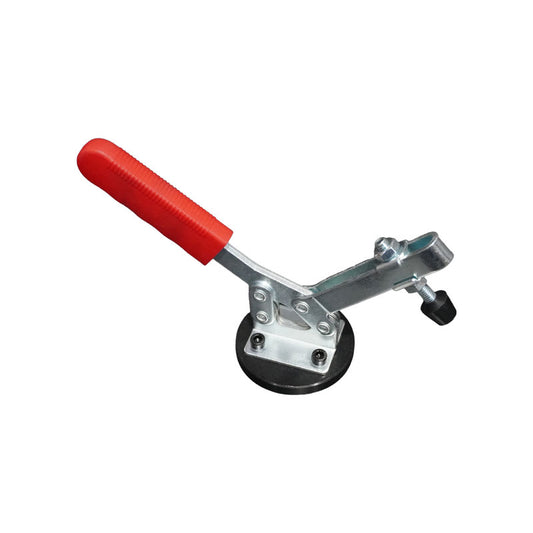

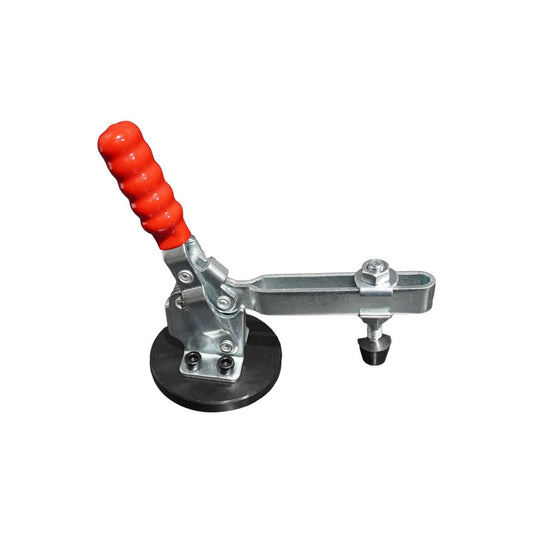

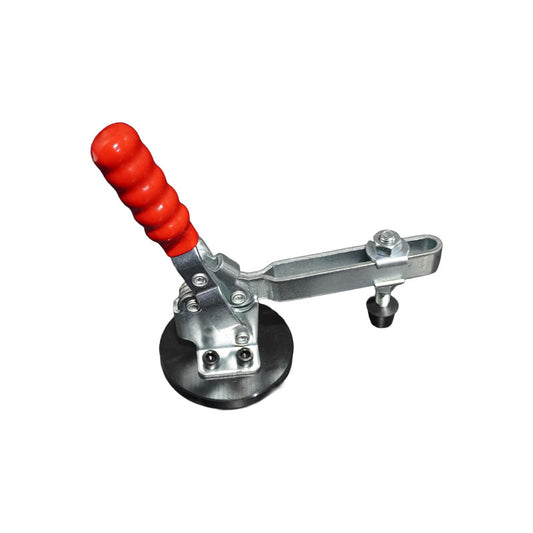

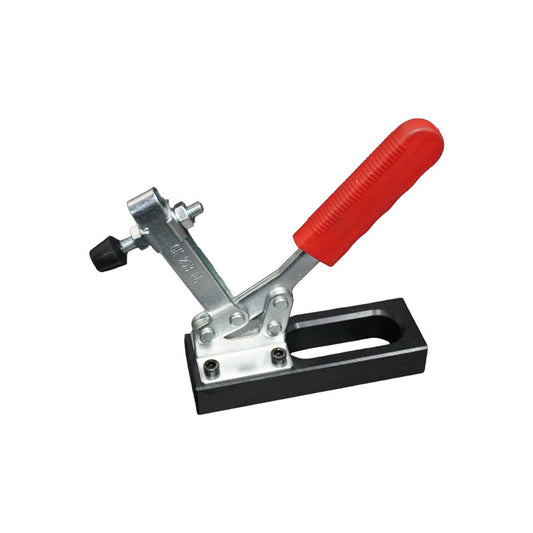

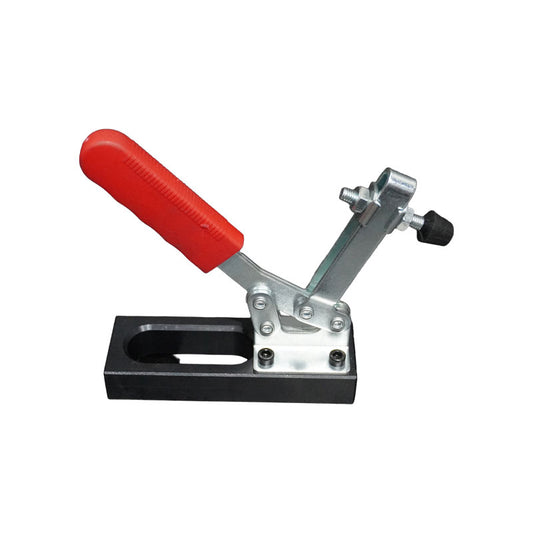

Schnellspanner

Schnellspanner arbeiten mit einem Hebelmechanismus und ermöglichen ein zügiges Spannen und Lösen. Die Kollektion enthält mehrere Bauformen mit unterschiedlichen Grundplatten, Spindelanordnungen und Betätigungsrichtungen.

Je nach Modell handelt es sich um:

• horizontale Schnellspanner
• vertikale Schnellspanner
• Ausführungen mit Rundaufnahme
• Ausführungen mit länglicher Grundplatte
• unterschiedliche Hebel- und Spindelpositionen

Ein Schnellspanner ist besonders für wiederkehrende Vorrichtungen geeignet, wenn Werkstücke regelmäßig in vergleichbarer Position eingelegt und gespannt werden.

Schraubzwinge oder Schnellspanner?

Die geeignete Spanntechnik richtet sich nach Arbeitsablauf und Werkstück.

• Rohrschraubzwinge: für variabel einstellbare Spannwege und unterschiedliche Werkstückhöhen
• Schnellspanner: für wiederkehrende Spannvorgänge mit fest eingerichteter Vorrichtung
• Spannbrücke: für mehrere Spann- oder Auflagepunkte
• Ganzstahlzwinge: für klassische Spannaufgaben entsprechend ihrer Bauform
• Spannrohr: als konstruktives Element eines modularen Spannaufbaus

Die Produkte erfüllen unterschiedliche Funktionen und sind nicht ohne technische Prüfung gegeneinander austauschbar.

Spannbereich und Ausladung richtig auswählen

Der Spannbereich beschreibt, welche Werkstück- beziehungsweise Aufbauhöhe mit einer Zwinge überbrückt werden kann. Die Ausladung bestimmt, wie weit der Druckpunkt von der Aufnahme oder dem Zwingenkörper entfernt liegt.

Bei der Auswahl sollten berücksichtigt werden:

• Werkstückhöhe
• Abstand des Spannpunkts zur Systembohrung
• zusätzliche Anschläge oder Winkel im Aufbau
• notwendiger Bewegungsraum für Griff oder Hebel
• Spannrichtung
• Zugänglichkeit während des Schweiß- oder Montagevorgangs

Eine größere Ausladung erhöht den erreichbaren Spannbereich in der Fläche, verändert jedoch auch die mechanischen Verhältnisse. Es sollten deshalb die produktspezifischen Angaben beachtet werden.

Spannen auf Tisch- und Seitenflächen

Geeignete D28-Spannmittel können je nach Bauform auf der Tischplatte oder an gelochten Seitenflächen eingesetzt werden. Voraussetzung ist, dass Aufnahme, Bewegungsraum und Spannrichtung zum jeweiligen Aufbau passen.

Bei seitlicher Verwendung sind zusätzlich zu prüfen:

• sicherer Sitz in der Systembohrung
• Eigengewicht des Spannmittels
• Position des Werkstücks
• mögliche Kollisionen mit Tischbeinen oder weiteren Werkzeugen
• ausreichender Freiraum für Griff oder Hebel

Zwingen für 12-mm- und 25-mm-D28-Tische

Im HWT-D28-Portfolio werden unter anderem 12 mm starke PREMIUM- und Work-Pro-Tische sowie PROFI-D28-Schweißtische mit 25 mm starker Tischplatte angeboten.

Bei Zwingen mit direkter 28-mm-Aufnahme ist deshalb nicht nur der Lochdurchmesser relevant. Einstecktiefe, Bauform der Aufnahme, Bewegungsraum und konkrete Tischkonstruktion müssen ebenfalls berücksichtigt werden.

Die Bezeichnung D28 bedeutet nicht automatisch, dass jede Zwinge an jeder Position und mit jedem D28-Tisch verwendet werden kann.

Oberflächen und Pflege

Die Zwingen und Spannkomponenten können je nach Produkt unterschiedliche Materialien und Oberflächen besitzen. Bei der öffentlich beschriebenen Standard-Rohrschraubzwinge wird beispielsweise eine brünierte Oberfläche angegeben. :contentReference[oaicite:1]{index=1}

Eine brünierte Oberfläche ist von der PREMIUM-Oberfläche deutscher PREMIUM-Werkzeuge und von der plasmanitrierten Oberfläche der PROFI-Schweißtische zu unterscheiden.

Für Lagerung und Pflege gelten die Angaben des jeweiligen Produkts. Spannmittel sollten insbesondere vor dauerhafter Feuchtigkeit und Verunreinigungen im Spindel- und Gelenkbereich geschützt werden.

Fertigung bei ausgewählten internationalen Partnern

Die Produkte dieser Kollektion gehören zum international gefertigten Werkzeug- und Zubehörsortiment und werden bei ausgewählten internationalen Fertigungspartnern gefertigt.

Für die gesamte Kollektion werden keine Aussagen wie „Engineered in Germany“, „entwickelt in Deutschland“, „deutsche Ingenieurskunst“ oder „geprüft nach höchsten Standards“ verwendet, sofern dafür keine gesonderte dokumentierte Grundlage besteht.

System 28 und technische Kompatibilität

Viele Produkte dieser Kollektion sind für Anwendungen im System 28 vorgesehen. Der gemeinsame Bezug zu 28-mm-Systembohrungen garantiert jedoch keine vollständige Kompatibilität mit jedem Tisch, jeder Lochplatte oder jedem Vorrichtungsaufbau.

Vor der Verwendung müssen insbesondere geprüft werden:

• Durchmesser und Bauform der Aufnahme
• Tisch- beziehungsweise Lochplattenstärke
• Einstecktiefe
• Spannbereich und Ausladung
• Spannrichtung
• Werkstückgeometrie
• Bewegungsraum für Griff oder Hebel
• produktspezifische Spannkraft

Einsatz in Metallbau und Vorrichtungsbau

D28-Zwingen und Spannmittel können unter anderem bei folgenden Aufgaben eingesetzt werden:

• Fixieren von Profilen und Rahmen
• Spannen von Blechen und Baugruppen
• Aufbau wiederkehrender Schweißvorrichtungen
• Montagearbeiten auf Tisch- und Seitenflächen
• mehrpunktiges Spannen mit Spannbrücken
• schnelles Einlegen und Fixieren in Serienvorrichtungen

Für reproduzierbare Ergebnisse müssen Schweißtisch, Anschläge, Winkel, Zwingen und Werkstück technisch aufeinander abgestimmt werden.

Passende Kategorien im System 28

• Werkzeuge D28
• Bolzen D28
• Winkel D28
• Anschläge D28
• Lochplatten D28
• Schweißtische D28
• System 28

Wichtige Auswahlkriterien

• Spannaufgabe: variables Spannen, Schnellspannen oder Mehrpunktspannung unterscheiden
• Spannbereich: auf Werkstückhöhe und Aufbau abstimmen
• Ausladung: benötigten Abstand zwischen Aufnahme und Druckpunkt prüfen
• Spannrichtung: horizontalen, vertikalen oder seitlichen Einsatz berücksichtigen
• Bedienung: Schraubgriff, Knebel oder Schnellspannhebel auswählen
• Aufnahme: Einstecktiefe und Befestigungsgeometrie kontrollieren
• Spannkraft: produktspezifische Angaben beachten
• Lieferumfang: Einzelprodukt und mögliche Zusatzteile prüfen

FAQ zu Zwingen D28

Welche Produkte umfasst diese Kollektion?

Die Kollektion enthält Rohrschraubzwingen, ein Spannrohr, Spannbrücken mit zwei oder drei Punkten, eine Ganzstahlzwinge und mehrere Schnellspanner.

Sind alle Produkte klassische Schraubzwingen?

Nein. Die Kollektion enthält auch Schnellspanner, Spannbrücken und ein Spannrohr für andere Formen des Spannens und des Vorrichtungsaufbaus.

Was ist der Unterschied zwischen Schraubzwinge und Schnellspanner?

Eine Schraubzwinge bietet einen variabel einstellbaren Spannweg. Ein Schnellspanner ist für zügige, wiederkehrende Spannvorgänge in einer zuvor eingerichteten Position vorgesehen.

Was bedeutet Ausladung?

Die Ausladung bezeichnet den Abstand zwischen der Aufnahme beziehungsweise dem Zwingenkörper und dem erreichbaren Druckpunkt.

Wofür wird eine Spannbrücke verwendet?

Eine Spannbrücke verteilt die Spannwirkung auf zwei oder mehrere Punkte und kann dadurch größere oder geometrisch anspruchsvollere Werkstücke unterstützen.

Sind alle Zwingen mit jedem D28-Tisch kompatibel?

Nein. Zusätzlich zum Systemdurchmesser müssen Aufnahme, Einstecktiefe, Tischplattenstärke, Spannbereich, Ausladung und Bewegungsraum zusammenpassen.

Sind die Produkte in Deutschland gefertigt?

Die Zwingen und übrigen Spannkomponenten dieser Kollektion werden bei ausgewählten internationalen Fertigungspartnern gefertigt.

Welche Oberfläche besitzen die Zwingen?

Das richtet sich nach dem jeweiligen Produkt. Einzelne Rohrschraubzwingen werden mit brünierter Oberfläche angeboten. Maßgeblich ist die konkrete Produktbeschreibung.

Können D28-Zwingen mit D16-Tischen verwendet werden?

Nein. D16 und D28 verwenden unterschiedliche Systembohrungen und entsprechend dimensionierte Spannmittel.
