Winkel, Anschläge und Verbindungselemente D28 für System 28

Diese Kollektion bündelt unterschiedliche Winkel, Anschlag- und Verbindungselemente für Schweißtische im System 28. Zum Sortiment gehören Rohrverbinder, Spannwinkel-Sets, U-Form-Winkel, Anschlag-Spannwinkel, Tischverlängerungen und größere Winkel-Sets für modulare Spann- und Vorrichtungsaufbauten.

Die Produkte erfüllen unterschiedliche technische Aufgaben. Je nach Bauform dienen sie dem rechtwinkligen Ausrichten, Positionieren, seitlichen Abstützen, Verbinden oder Erweitern einer vorhandenen System-28-Arbeitsfläche. Abmessungen, Materialstärke, Varianten und Lieferumfang müssen für jedes Produkt separat geprüft werden.

Welche Produktgruppen enthält die Kollektion?

Rohrverbinder D28

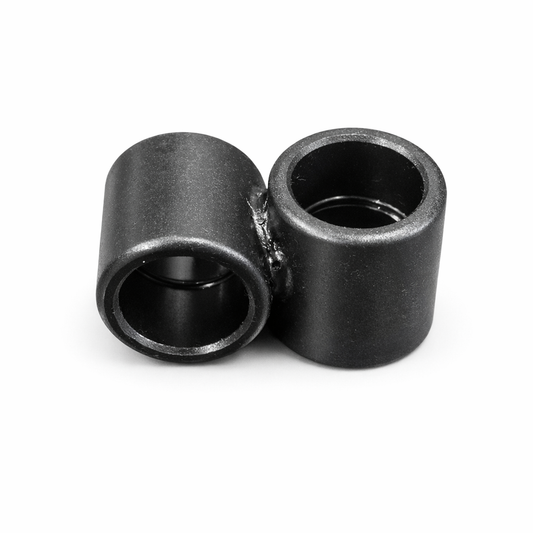

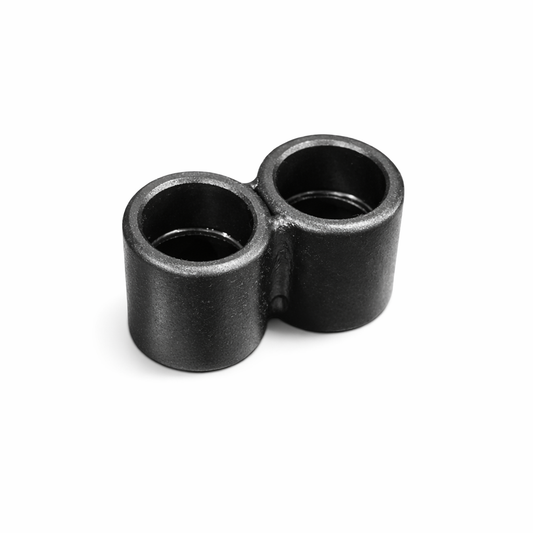

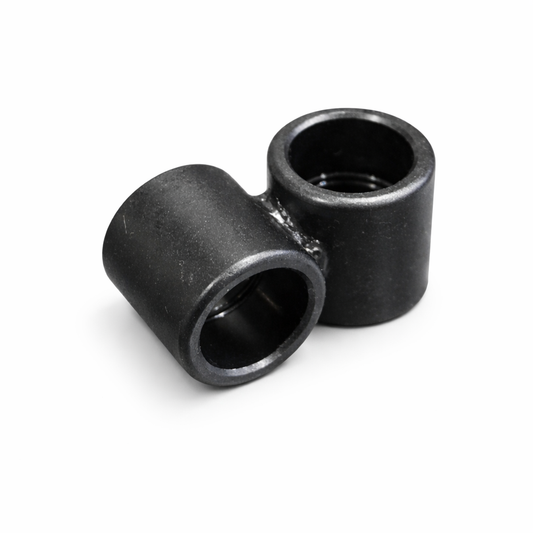

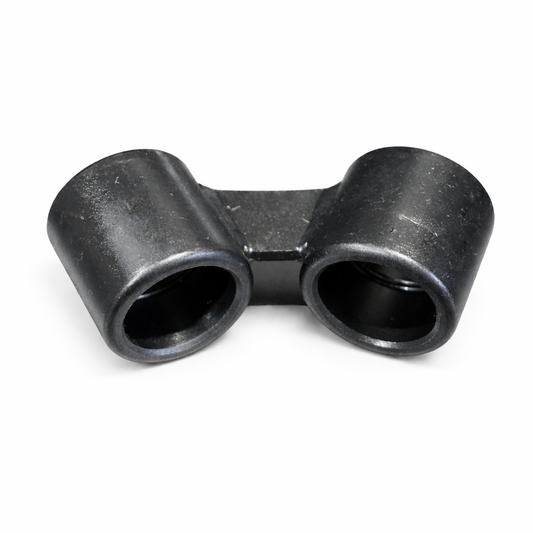

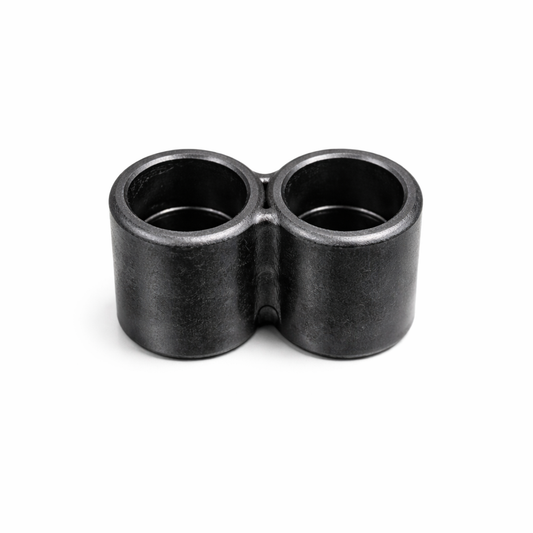

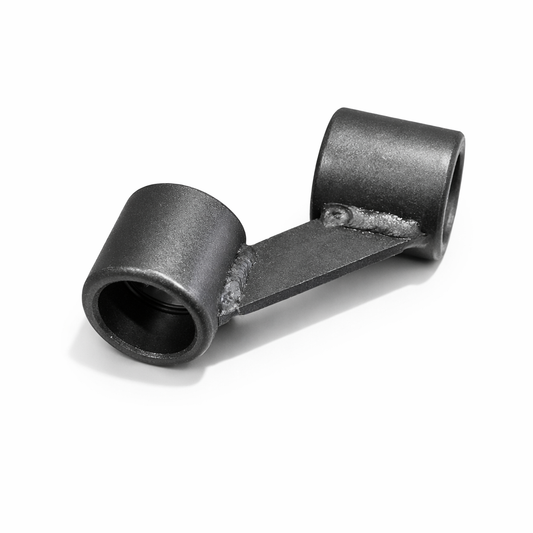

Rohrverbinder dienen dem Aufbau modularer Rohr- und Vorrichtungskonstruktionen. Innerhalb der Kollektion sind verschiedene Geometrien erkennbar, darunter parallele Verbinder sowie abgewinkelte Ausführungen für unterschiedliche Verbindungsrichtungen.

Vor der Auswahl müssen insbesondere Rohrdurchmesser, Winkelstellung, Anschlussgeometrie und geplanter Aufbau geprüft werden. Ein gemeinsamer Bezug zum System 28 bedeutet nicht automatisch, dass jeder Rohrverbinder mit jedem Rohr oder jeder Vorrichtung kombiniert werden kann.

Spannwinkel-Sets D28

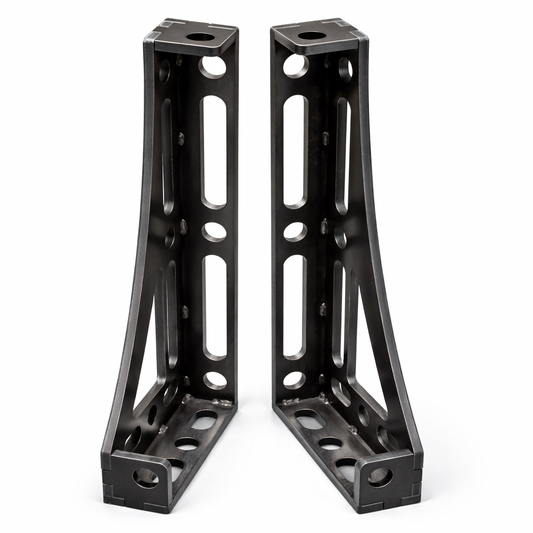

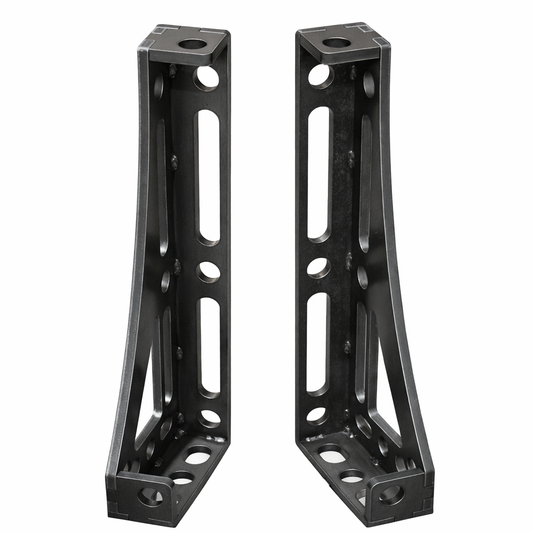

Spannwinkel-Sets bestehen je nach Produkt aus einer linken und einer rechten Ausführung. Sie schaffen definierte Anlageflächen für Werkstücke, Profile, Rahmen und Vorrichtungselemente.

Die Modelle unterscheiden sich in Höhe, Länge, Tiefe, Materialstärke und Lochbild. Einige Produkte werden als Bausatz angeboten und müssen vor der Verwendung fachgerecht montiert oder verschweißt werden.

Der Lieferzustand, die Anzahl der enthaltenen Teile und die konkreten Abmessungen sind auf der jeweiligen Produktseite angegeben.

Tischverlängerungen D28

Tischverlängerungen erweitern die vorhandene Arbeits-, Auflage- oder Spannfläche eines geeigneten System-28-Schweißtisches. Sie werden als mehrteilige Sets angeboten und können je nach Produktausführung unterschiedliche Breiten und Konstruktionen besitzen.

Eine Tischverlängerung ist nicht automatisch mit jedem D28-Tisch kompatibel. Vor der Bestellung müssen Tischkonstruktion, Befestigungspunkte, Abmessungen, Materialstärke und notwendige Verbindungselemente abgeglichen werden.

U-Form-Winkel D28

U-Form-Winkel bieten mehrere gelochte Anlageflächen und eignen sich für längere Werkstücke sowie dreidimensionale Spann- und Vorrichtungsaufbauten.

Die Kollektion enthält U-Form-Winkel mit unterschiedlichen Materialstärken und Längen. Je nach Produkt werden mehrere Größen als Varianten angeboten oder als eigenständige Produkte geführt.

• 12-mm-Ausführungen mit unterschiedlichen wählbaren Längen
• 25-mm-Ausführungen in mehreren separaten Abmessungen
• 200 mm hohe und 200 mm tiefe U-Form-Konstruktionen je nach Produkt

Die konkrete Länge, Materialstärke und Variantenstruktur ist auf der jeweiligen Produktseite verbindlich angegeben.

Anschlag-Spannwinkel D28

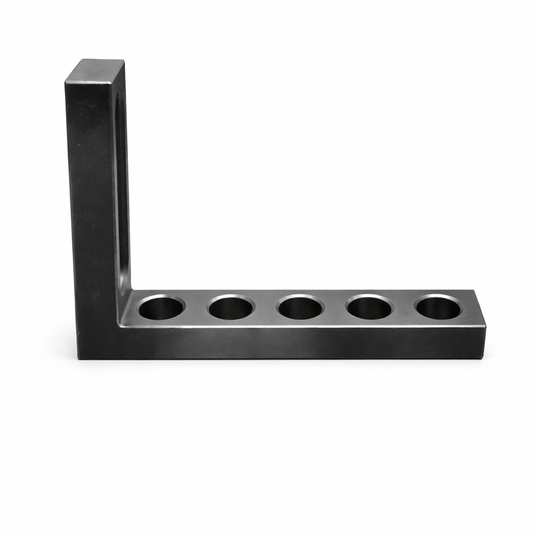

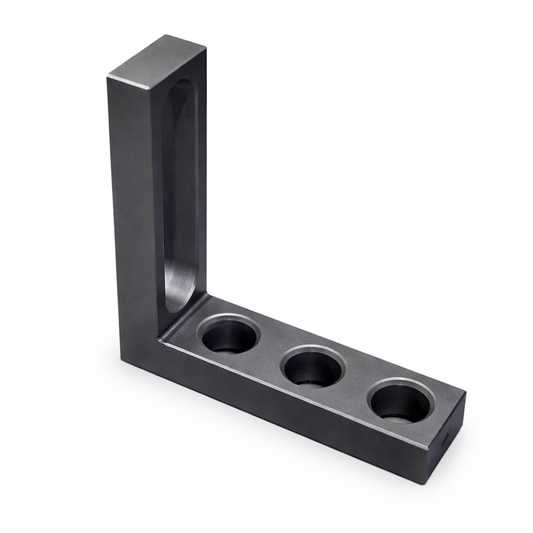

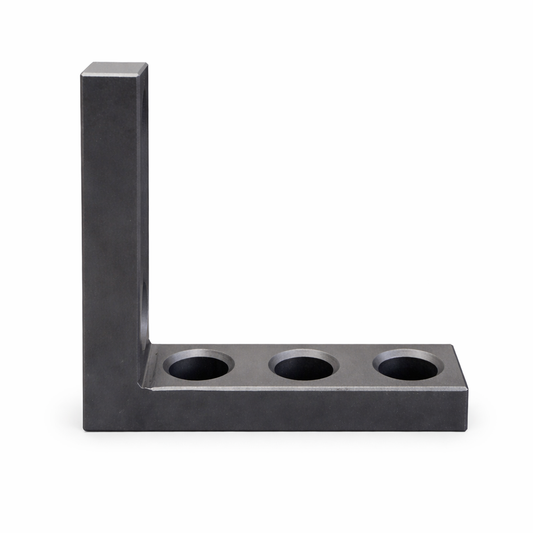

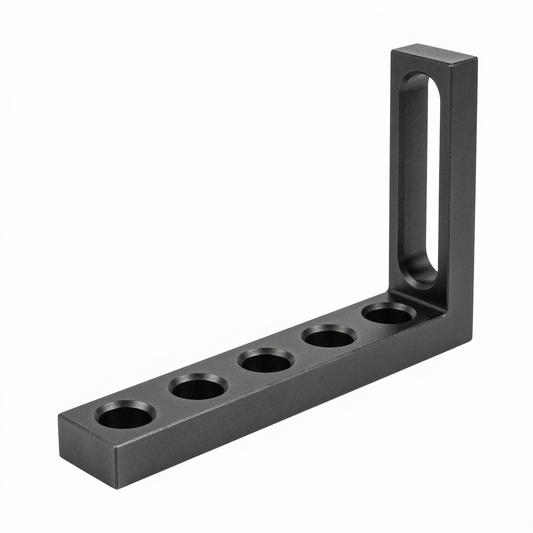

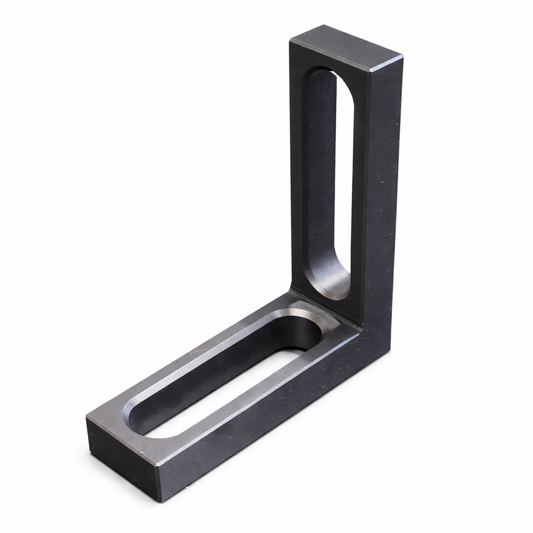

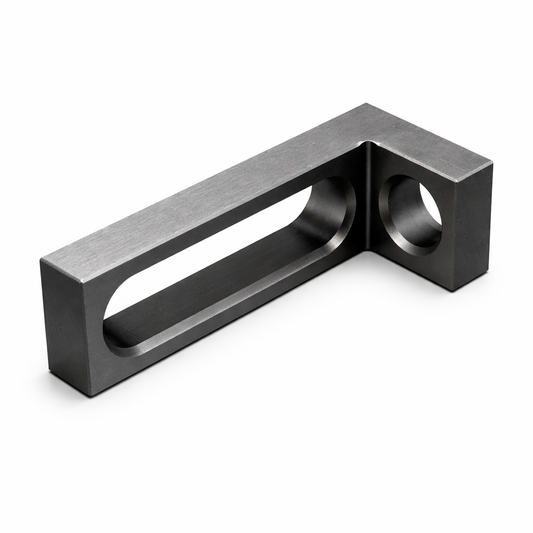

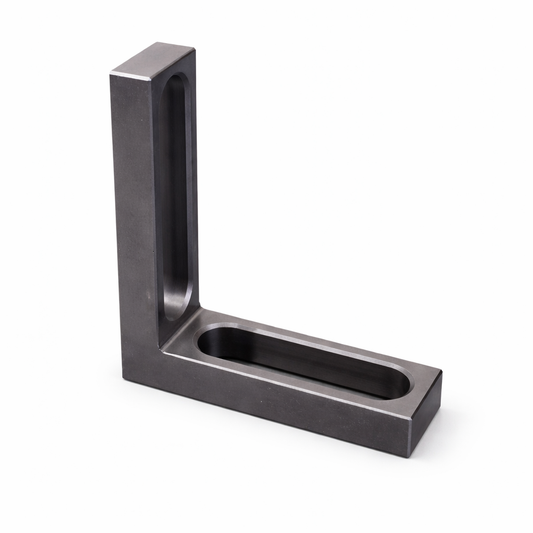

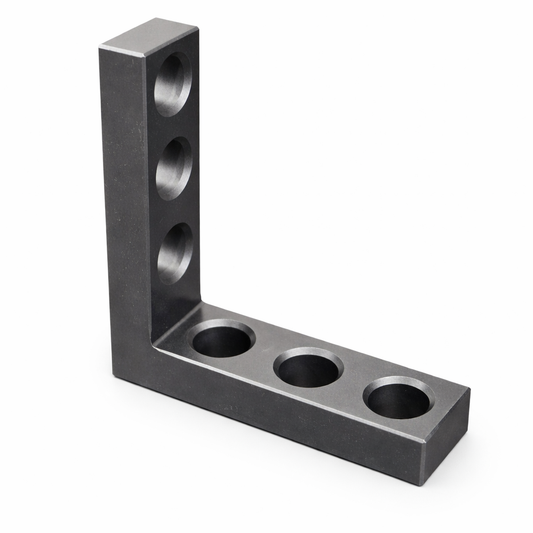

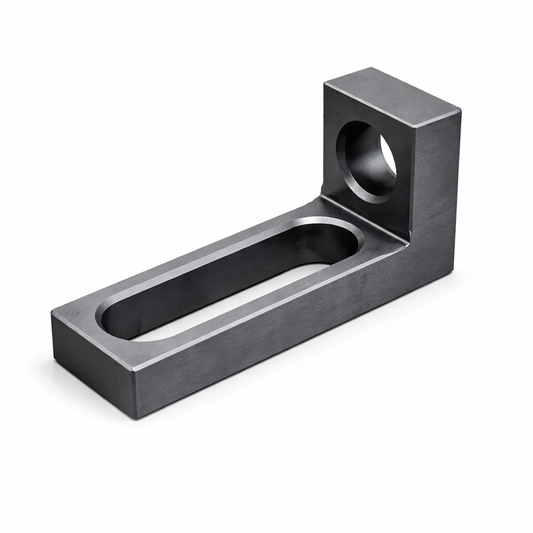

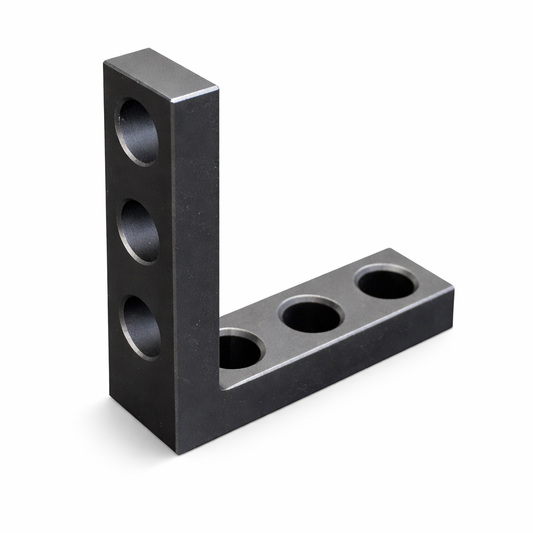

Anschlag-Spannwinkel kombinieren eine horizontale und eine vertikale Anlagefläche. Sie können für rechtwinklige Positionierungen, seitliche Abstützung und kompakte Vorrichtungsaufbauten eingesetzt werden.

Die Produkte unterscheiden sich unter anderem in:

• Gesamtlänge und Höhe
• Materialstärke
• Anzahl der Rundlöcher
• Anzahl und Länge der Langlöcher
• Größe der Anlageflächen

Rundlöcher ermöglichen definierte Befestigungspositionen. Langlöcher bieten zusätzlichen Verstellweg innerhalb der jeweiligen Konstruktion.

Sets aus Anschlag- und Spannwinkeln

Größere Sets kombinieren mehrere Anschlag- und Spannwinkel für umfangreichere Vorrichtungsaufbauten. Die Sets unterscheiden sich in Größe, Anzahl, Geometrie und Abmessungen der enthaltenen Komponenten.

Vor der Auswahl sollte geprüft werden, ob die enthaltenen Werkzeuge zum typischen Werkstückspektrum, zur vorhandenen Tischgröße und zu den verwendeten D28-Bolzen passen.

90°-, 45°- und mehrseitige Vorrichtungsaufbauten

Die geeignete Geometrie richtet sich nach der vorgesehenen Funktion:

• 90°-Spannwinkel: für rechtwinklige Rahmen, Profile und Baugruppen

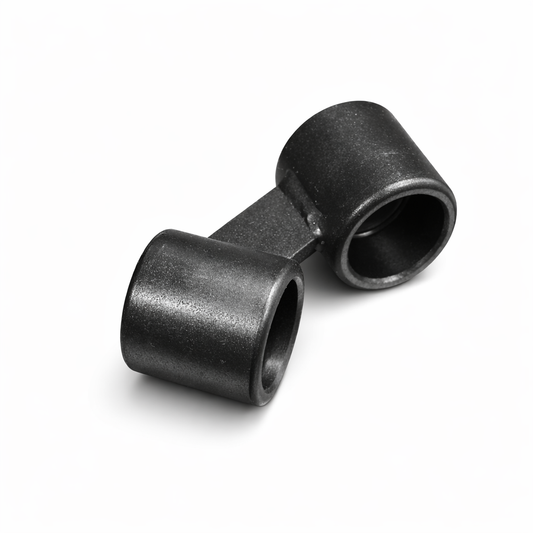

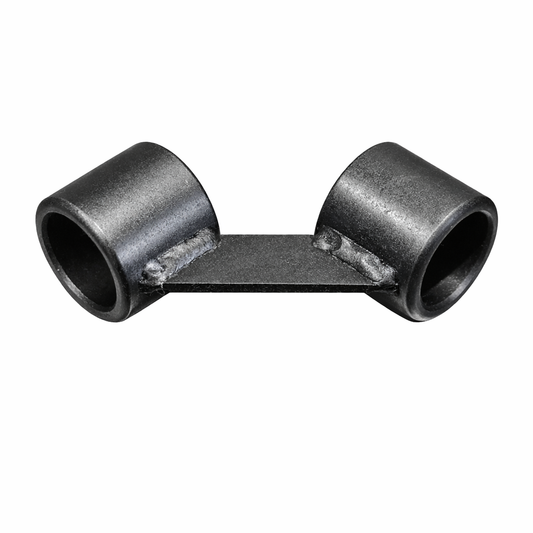

• abgewinkelte Rohrverbinder: für entsprechend ausgerichtete Rohrkonstruktionen
• U-Form-Winkel: für lange Anlageflächen und mehrseitige Aufbauten
• Anschlag-Spannwinkel: für kompakte Positionier- und Anschlagaufgaben
• mehrteilige Winkel-Sets: für umfangreichere und wiederkehrende Vorrichtungen

Die Bezeichnung eines Winkels allein garantiert keine fertige oder geprüfte Winkelgeometrie des Werkstücks. Ausrichtung, Befestigung, Bolzen und weitere Spannmittel müssen fachgerecht ausgewählt und kontrolliert werden.

12 mm oder 25 mm Materialstärke?

Innerhalb der Kollektion kommen Werkzeuge mit unterschiedlichen Materialstärken vor. Die Auswahl sollte sich nach Werkzeugkonstruktion, Werkstückgröße, Anlagefläche und geplantem Spannaufbau richten.

• 12 mm: bei verschiedenen Spannwinkeln, Tischverlängerungen und U-Form-Winkeln
• 25 mm: bei entsprechend dimensionierten U-Form- und Anschlag-Spannwinkeln

Eine größere Materialstärke kann bei vergleichbarer Konstruktion zusätzliche Steifigkeitsreserven bieten. Sie ist jedoch nicht automatisch für jede Anwendung erforderlich oder technisch überlegen.

Zusätzlich zur Materialstärke müssen Abmessung, Lochbild, Befestigung, Werkstückgewicht und Lastverteilung berücksichtigt werden.

PREMIUM-Oberfläche bei ausgewählten D28-Werkzeugen

Ausgewählte Werkzeuge dieser Kollektion bestehen aus PREMIUM-Material und verfügen über eine PREMIUM-Oberfläche. Diese Produkte werden in Deutschland gefertigt und verarbeitet.

Die PREMIUM-Oberfläche ist nicht plasmanitriert und besitzt keine nachträglich aufgebrachte Beschichtung oder künstliche Versiegelung. Ihre erhöhte Widerstandsfähigkeit gegenüber mechanischer Beanspruchung und ihre Abriebfestigkeit entstehen im Rahmen eines speziell abgestimmten Fertigungs- und Endbearbeitungsprozesses.

• erhöhte Widerstandsfähigkeit gegenüber mechanischer Beanspruchung
• hohe Abriebfestigkeit im Werkstatteinsatz
• reduzierte Abnutzung bei sachgemäßer Verwendung
• Schweißfähigkeit des Materials bleibt erhalten
• keine nachträglich aufgebrachte Beschichtung oder künstliche Versiegelung

Leichte Farb- und Strukturabweichungen sind materialtypisch und stellen keinen Qualitätsmangel dar.

System 28 und technische Kompatibilität

Die Produkte dieser Kollektion sind für Anwendungen mit 28-mm-Systembohrungen vorgesehen. Der gemeinsame Lochdurchmesser allein bedeutet jedoch nicht, dass jedes Werkzeug mit jedem D28-Schweißtisch, jeder Lochplatte und jedem Bolzen automatisch kompatibel ist.

Vor der Kombination müssen insbesondere geprüft werden:

• Lochdurchmesser
• Tisch- beziehungsweise Lochplattenstärke
• Materialstärke des Werkzeugs
• Bolzenlänge und Einsteckmaß
• Lochbild und Lochabstand
• Spannbereich der eingesetzten Zwingen
• Bauform und Abmessung des Winkels
• horizontale oder vertikale Verwendung

Passende Verbindungselemente finden Sie unter Bolzen D28. Weitere Systemkomponenten bietet die Kollektion Werkzeuge D28.

Bolzenlänge auf Werkzeug und Tisch abstimmen

Für die Befestigung eines D28-Winkels ist die gesamte Materialstärke aus Tischplatte beziehungsweise Lochplatte und Werkzeug maßgeblich.

Ein Bolzen, der für eine 12-mm-Konstruktion geeignet ist, passt nicht automatisch zu einem 25 mm starken Winkel. Arbeitslänge, Einstecktiefe und Verriegelungsmechanismus müssen zur kompletten Materialkombination passen.

Einsatz in Metallbau, Vorrichtungsbau und Fertigung

D28-Winkel, Anschläge und Verbindungselemente können unter anderem bei folgenden Aufgaben eingesetzt werden:

• Ausrichten von Profilen und Rahmen
• Positionieren größerer Baugruppen
• Aufbau rechtwinkliger Schweißvorrichtungen
• seitliches Abstützen und Spannen
• Montage wiederkehrender Vorrichtungen
• Erweitern vorhandener System-28-Arbeitsflächen
• mehrseitige und dreidimensionale Spannaufbauten

Für reproduzierbare Ergebnisse müssen Werkzeug, Werkstück, Schweißtisch, Bolzen und weitere Spannmittel technisch aufeinander abgestimmt werden.

Winkel D28 und D16 unterscheiden

D16- und D28-Werkzeuge sind nicht untereinander austauschbar.

• D16: für 16-mm-Systembohrungen und entsprechend dimensionierte Werkzeuge
• D28: für 28-mm-Systembohrungen und entsprechend dimensionierte Werkzeuge

Auch optisch ähnliche Winkel oder Anschläge dürfen nur mit dem technisch vorgesehenen Lochsystem und passenden Verbindungselementen verwendet werden.

Passende Kategorien im System 28

• Werkzeuge D28
• Bolzen D28
• Lochplatten D28
• Schweißtische D28
• Sets D28
• System 28
