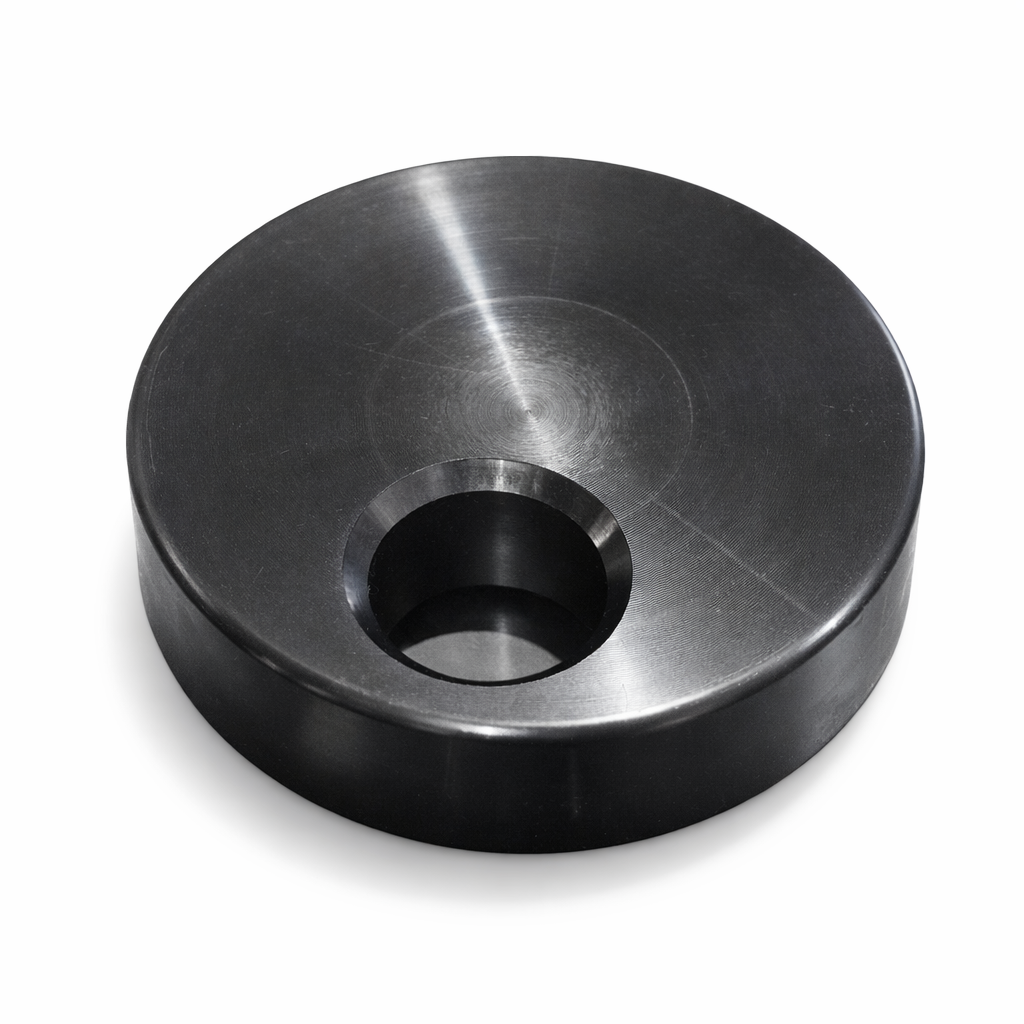

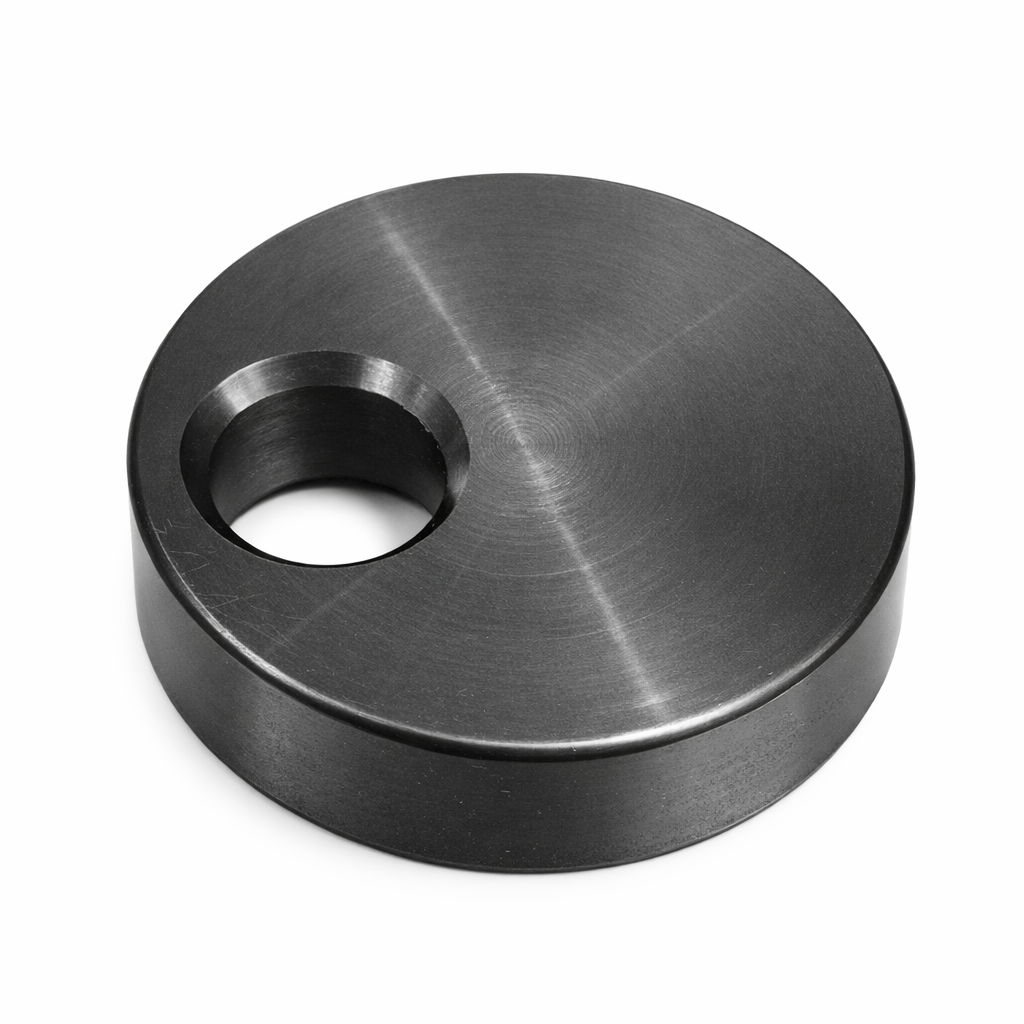

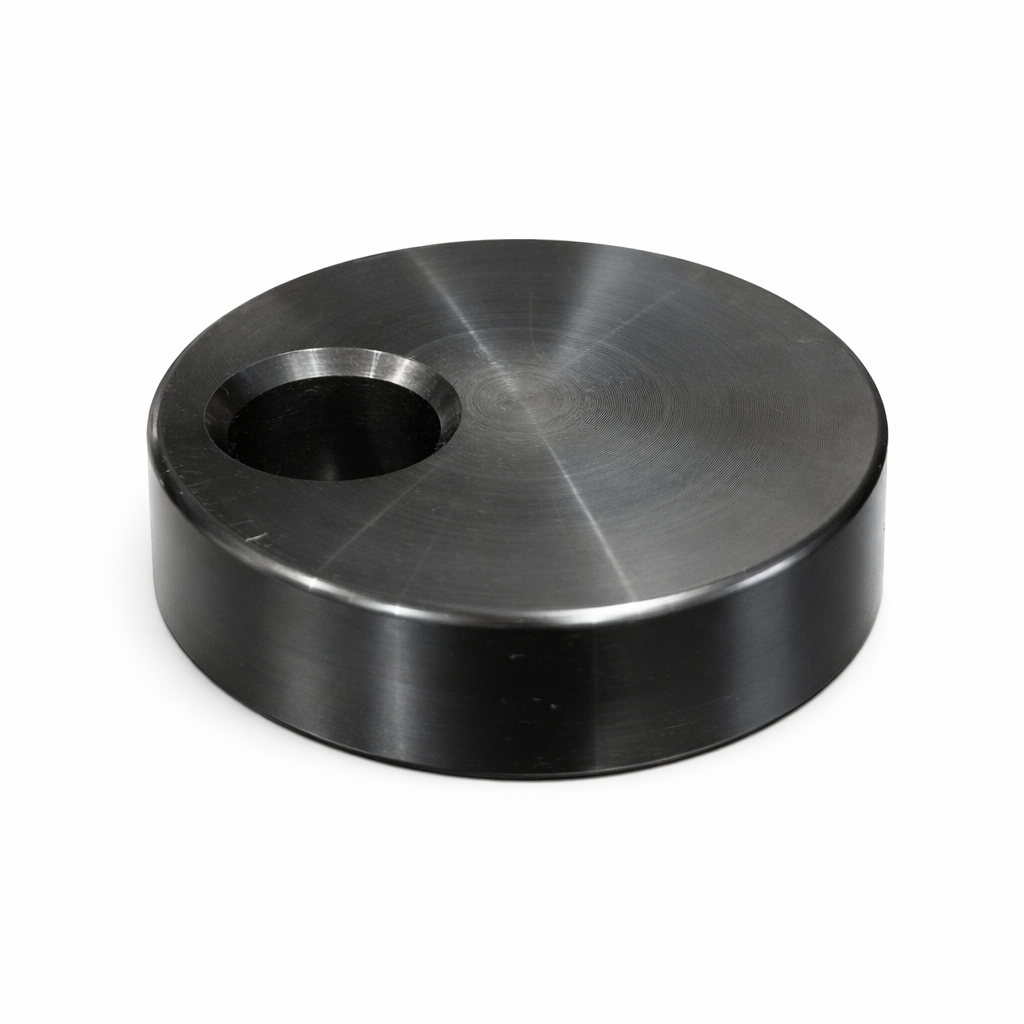

Exzenter-Spannscheibe D28 Ø75 × 25 mm – Präzises Spannen im System 28

Feinjustierung und präzise Werkstückfixierung im System 28

Artikel-Nr.: 100092
EAN: 4262584220137
Gewicht: 0,72 kg
Maße: Ø75 × 25 mm

Die Exzenter-Spannscheibe D28 ist ein hochpräzises Spann- und Positionierelement für Schweißtische im System 28. Sie wird eingesetzt, um Werkstücke exakt auszurichten, fein zu justieren und sicher zu fixieren – insbesondere dort, wo Standard-Anschläge an ihre Grenzen stoßen.

Das Exzenterprinzip ermöglicht eine stufenlose Anpassung der Position. Durch einfaches Drehen entsteht eine exzentrische Bewegung, die das Werkstück kontrolliert in die gewünschte Position bringt und gleichzeitig fixiert. Diese Technik erlaubt eine präzise Einstellung zwischen festen Rasterpunkten des Lochsystems.

Ein entscheidender Vorteil liegt in der Selbsthemmung des Exzenters. Sobald die gewünschte Position erreicht ist, bleibt das Werkstück stabil fixiert, ohne dass zusätzliche Sicherung erforderlich ist. Dadurch wird die Prozesssicherheit deutlich erhöht.

Gerade im System 28, das für größere Bauteile und höhere Belastungen ausgelegt ist, bietet die Exzenter-Spannscheibe eine optimale Ergänzung für präzise Spannprozesse.

Vorteile

• Stufenlose Feinjustierung zwischen Rasterpositionen
• Schnelles Spannen durch einfache Drehbewegung
• Selbsthemmender Effekt für sichere Fixierung
• Hohe Spannkraft bei geringem Kraftaufwand
• Perfekt für präzise und wiederholbare Prozesse
• Optimale Ergänzung für System 28 Spannsysteme

Anwendungen

• Feinpositionierung von Werkstücken auf Schweißtischen
• Justieren von Spannpunkten und Anschlägen
• Vorrichtungsbau mit hoher Präzisionsanforderung
• Serienfertigung mit wiederholgenauer Positionierung
• Fixieren von Werkstücken zwischen Rasterpunkten

Warum dieses Produkt?

Während klassische Anschläge nur feste Positionen erlauben, ermöglicht die Exzenter-Spannscheibe eine flexible Feinjustierung. Dadurch lassen sich Werkstücke exakt ausrichten, ohne zusätzliche Hilfsmittel zu verwenden.

Dies reduziert Rüstzeiten, erhöht die Genauigkeit und sorgt für effizientere Arbeitsprozesse – besonders bei wiederkehrenden Aufgaben oder komplexen Bauteilen.

Technische Daten

• System: D28 / Ø28 mm
• Durchmesser: 75 mm
• Dicke: 25 mm
• Gewicht: 0,72 kg
• Material: Stahl

Lieferumfang

• 1 x Exzenter-Spannscheibe D28 Ø75 × 25 mm

Empfohlenes Zubehör

• Schweißtische System 28
• Spannbolzen D28
• Anschläge und Spannwinkel D28
• Weitere Exzenter- und Spannwerkzeuge

Warum Exzenter-Spanntechnik entscheidend ist

Exzenterlösungen ermöglichen schnelle, präzise und reproduzierbare Spannprozesse. Sie erhöhen die Flexibilität im System, reduzieren Rüstzeiten und verbessern die Qualität der Arbeitsergebnisse.

FAQ

Wofür wird die Exzenter-Spannscheibe verwendet?
Zur präzisen Positionierung und Fixierung von Werkstücken auf Schweißtischen.

Wie funktioniert das Exzenterprinzip?
Durch Drehen entsteht eine exzentrische Bewegung, die das Werkstück fein justiert und fixiert.

Ist die Spannscheibe für Serienfertigung geeignet?
Ja, sie ermöglicht wiederholbare und präzise Spannprozesse.

Ist sie mit System 28 kompatibel?
Ja, vollständig kompatibel.

Welche Vorteile bietet sie gegenüber festen Anschlägen?
Stufenlose Einstellung, höhere Präzision und schnellere Anpassung.
