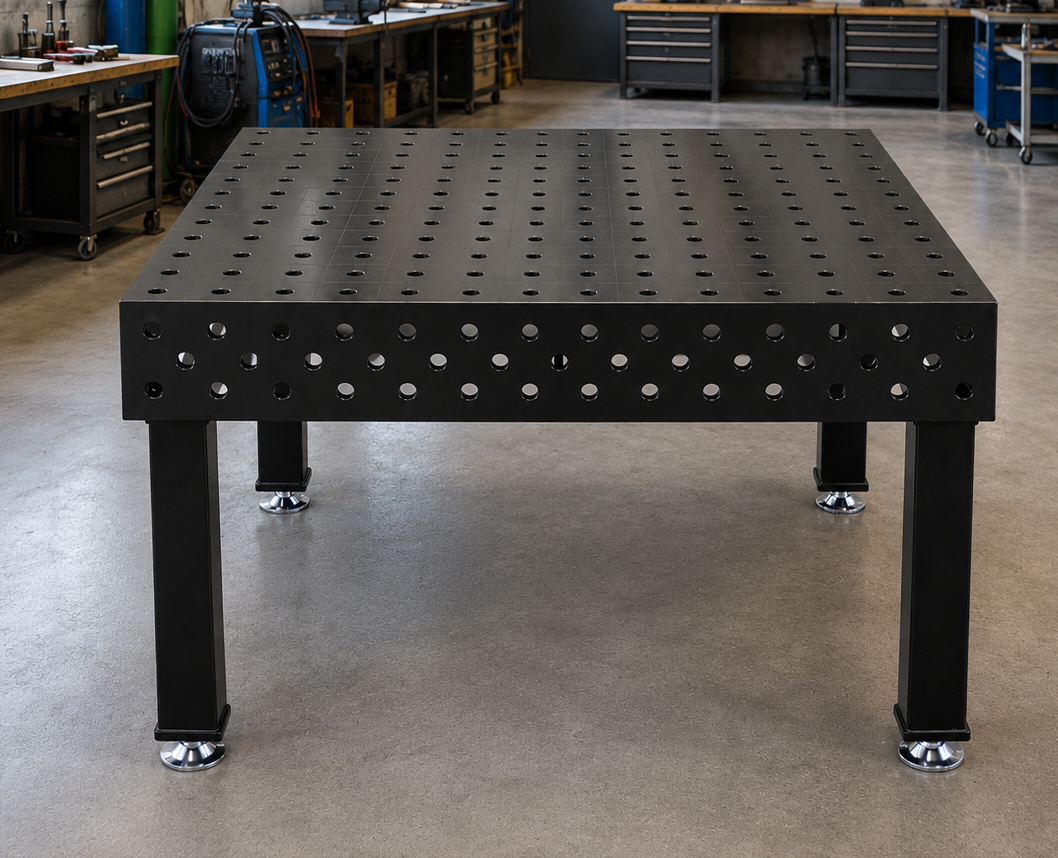

Schweißtisch 1200×1200 System 28 – PROFI 3D | Platte 25 mm plasmanitriert inkl. 40-tlg. PROFI Spannset

Kompakter System 28 Schweißtisch mit professioneller Spanntechnik für präzise Serienfertigung und modulare Werkstattprozesse

Der 3D Schweißtisch PROFI Ø28 mit kompakter quadratischer Arbeitsfläche von 1200 × 1200 × 200 mm wurde für professionelle Werkstätten, Metallbau, Vorrichtungsbau und industrielle Fertigungsprozesse entwickelt. Durch die Kombination aus massiver Konstruktion, präziser CNC-Bearbeitung und widerstandsfähiger plasmanitrierter Oberfläche eignet sich dieser Schweißtisch ideal für präzise und wiederholgenaue Spann- und Schweißarbeiten.

Mit seiner 25 mm starken Tischplatte, dem professionellen Ø28 Lochsystem und dem präzisen Lochraster 100 × 100 mm mit Gravur bietet der PROFI D28 optimale Voraussetzungen für modulare Spanntechnik und strukturierte Arbeitsabläufe in Werkstatt und Industrie.

Die PROFI Serie wurde speziell für professionelle Serienanfertigung und industrielle Schweißarbeiten entwickelt, bei denen Belastbarkeit, Wiederholgenauigkeit und dauerhaft präzise Arbeitsprozesse entscheidend sind.

Das inkludierte 40-tlg. PROFI Spannset D28×50 mm ermöglicht den sofortigen Einstieg in professionelle Spanntechnik und erweitert den Schweißtisch zu einer vollständigen Systemlösung für präzise Positionier-, Spann- und Vorrichtungsarbeiten.

Plasmanitrierte Oberfläche für industrielle Dauerbelastung

Die plasmanitrierte Oberfläche sorgt für eine besonders widerstandsfähige Arbeitsfläche mit hoher Härte und deutlich reduzierter Verschleißanfälligkeit im täglichen Werkstatt- und Industrieeinsatz.

• Sehr hohe Oberflächenhärte
• Hohe Verschleißfestigkeit im Dauereinsatz
• Verbesserter Korrosionsschutz
• Widerstandsfähig gegen mechanische Belastung
• Dauerhafte Formstabilität
• Ideal für Serienfertigung und wiederholgenaue Arbeiten
• Geeignet für professionelle Werkstatt- und Industrieumgebungen

Professionelle Spanntechnik mit System 28

Das professionelle D28 Lochsystem ermöglicht den Einsatz unterschiedlichster Spannmittel, Anschläge, Spannwinkel, Kugelsperrbolzen und modularer Positioniersysteme.

Alle Anschläge, Spannwinkel und Hebeösen des PROFI Spannsets sind plasmanitriert und für den professionellen Dauereinsatz ausgelegt.

• Kompatibel mit allen gängigen D28 Spannsystemen
• Ideal für modulare Spanntechnik
• Perfekt für präzise Positionierarbeiten
• Hohe Wiederholgenauigkeit bei Serienarbeiten
• Optimiert für industrielle Arbeitsprozesse
• Geeignet für professionelle Spann- und Vorrichtungssysteme

Vorteile des PROFI D28 Komplettsystems

• 25 mm starke Tischplatte
• Plasmanitrierte Oberfläche
• Professionelles Ø28 Lochsystem
• Lochraster 100 × 100 mm mit Gravur
• 40-tlg. PROFI Spannset inklusive
• Hohe Belastbarkeit und Wiederholgenauigkeit
• Ideal für Serienfertigung
• Kompatibel mit D28 Spanntechnik
• Widerstandsfähig im industriellen Dauereinsatz
• Kompakte quadratische Bauform für flexible Werkstattlayouts

Technische Daten – Schweißtisch

• Modell: 3D Schweißtisch PROFI Ø28
• Abmessungen: 1200 × 1200 × 200 mm
• Materialstärke: 25 mm
• Material: S355 J2+N, CNC-bearbeitet, plasmanitriert
• Oberfläche: plasmanitriert
• Lochsystem: Ø28 mm
• Lochraster: 100 × 100 mm mit Gravur
• Tischhöhe / Arbeitshöhe: 850–950 mm
• Tischbeine: 4 Stück inklusive Stellfüße
• Gewicht Tisch (ohne Beine): ca. 450 kg
• Gewicht Tischbeine: ca. 40 kg
• Gesamtgewicht Tisch: ca. 490 kg
• Lieferzeit: ca. 5–7 Werktage

Allgemeine technische Anforderungen D28

• Plattenstärke: 24–27,5 mm
• Längsverstärkung: 20 mm
• Querverstärkung (Stahl): 14 mm
• Rechtwinkligkeit: 0,10 mm / 200 mm
• Ebenheit: 0,10 mm / 1000 mm
• Tragfähigkeit: 3000 kgf/m²
• Parallelität: 0,15 mm / 1000 mm
• Oberflächenrauheit: Ra 1,6–3,2
• Bohrungsdurchmesser: Ø 28,065–Ø 28,149 mm (28h10)
• Lochraster-Toleranz: 100 ± 0,03 mm

Lieferumfang

• 1 × 3D Schweißtisch PROFI Ø28 plasmanitriert
• 4 × Tischbeine inklusive Stellfüße
• 1 × 40-tlg. PROFI Spannset D28×50 mm

40-tlg. PROFI Spannset D28×50 mm

Artikel-Nr.: 4029726 · EAN: 4262442719902
Setgewicht: ca. 42 kg

Gesamtgewicht Komplettsystem

• Schweißtisch inkl. 4 Beine: ca. 490 kg
• 40-tlg. PROFI Spannset: ca. 42 kg
• Gesamtgewicht Lieferung: ca. 532 kg

Typische Einsatzbereiche

• Professionelle Schweiß- und Metallbaubetriebe
• Vorrichtungs- und Anlagenbau
• Serienfertigung und Präzisionsmontage
• Modulare Werkstattkonzepte mit System-28-Spanntechnik
• Wiederholgenaue Spann- und Positionierarbeiten

FAQ – Häufig gestellte Fragen

Ist der Tisch mit allen D28-Systemen kompatibel?
Ja, vollständig kompatibel mit allen Ø28-Spannelementen, Anschlägen und Bolzen.

Sind die Tischbeine im Lieferumfang enthalten?
Ja, 4 Tischbeine inklusive Stellfüße sind standardmäßig im Lieferumfang enthalten.

Kann der Tisch später erweitert werden?
Ja, durch System-28-Zubehör wie Anschläge, Spannwinkel und Erweiterungen.

Eignet sich der Tisch für Serienfertigung?
Ja, die PROFI Serie wurde speziell für wiederholgenaue Serienfertigung und professionelle Industrieanwendungen entwickelt.

Warum plasmanitriert?
Die plasmanitrierte Oberfläche sorgt für hohe Härte, reduzierte Abnutzung und verbesserten Korrosionsschutz im professionellen Dauereinsatz.
