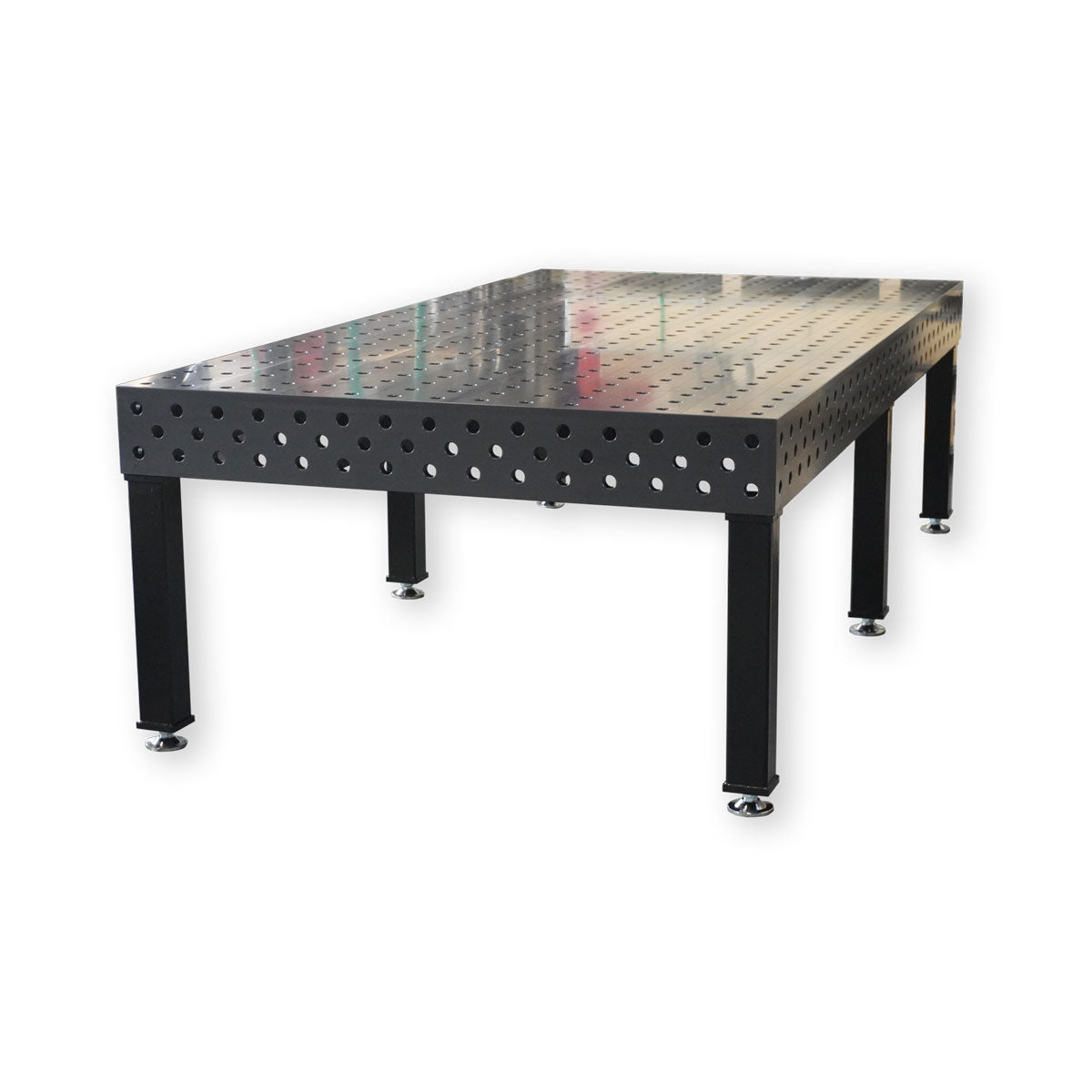

Schweißtisch 3000×1500 System 28 – PROFI 3D | Platte 25 mm plasmanitriert inkl. 80-tlg. PROFI Spannset

Industrie-Schweißtisch mit System 28 Spanntechnik für Serienfertigung, Vorrichtungsbau und schwere Schweißkonstruktionen

Der 3D Schweißtisch PROFI Ø28 mit den Abmessungen 3000 × 1500 × 200 mm wurde speziell für professionelle Werkstätten, industrielle Fertigungsumgebungen und schwere Schweißkonstruktionen entwickelt, bei denen maximale Präzision, Belastbarkeit und Wiederholgenauigkeit gefordert werden.

Dieses Komplettsystem kombiniert einen großformatigen Schweißtisch System 28 mit einem umfangreichen 80-tlg. PROFI Spannset D28×50 mm und schafft damit eine professionelle Arbeitsplattform für präzise Spann- und Positionieraufgaben.

Durch die Kombination aus massiver 25 mm Tischplatte, präziser CNC-Bearbeitung, widerstandsfähiger plasmanitrierter Oberfläche und professioneller Spanntechnik eignet sich dieses System ideal für Serienfertigung, Vorrichtungsbau, industrielle Montageprozesse sowie großformatige Schweißkonstruktionen mit hoher Wiederholgenauigkeit.

Professionelle System 28 Spanntechnik für industrielle Anwendungen

Das professionelle Ø28 Lochsystem mit präzisem 100 × 100 mm Raster ermöglicht eine flexible Positionierung unterschiedlichster Werkstücke und Spannmittel.

Das enthaltene PROFI Spannset D28 erweitert den Tisch um professionelle Spanntechnik für reproduzierbare und effiziente Arbeitsabläufe.

Gerade bei Serienarbeiten und wiederkehrenden Konstruktionen reduziert die Kombination aus Tisch und Spanntechnik unnötige Umspannvorgänge und verbessert Präzision sowie Prozesssicherheit im täglichen Werkstatteinsatz.

Plasmanitrierte Oberfläche für industrielle Dauerbelastung

Die plasmanitrierte Oberfläche wurde speziell für intensive Werkstatt- und Industrieanwendungen entwickelt.

Durch das thermochemische Nitrierverfahren entsteht eine widerstandsfähige Oberflächenstruktur mit erhöhter Härte und hoher Verschleißfestigkeit.

• Sehr hohe Oberflächenhärte
• Hohe Verschleißfestigkeit
• Korrosionsbeständige Oberfläche
• Deutlich reduzierter Materialabrieb im Dauereinsatz
• Widerstandsfähig gegen mechanische Belastung
• Dauerhafte Formstabilität
• Ideal für industrielle Dauereinsätze
• Perfekt für Serienfertigung und wiederholgenaue Arbeiten

Massive Konstruktion für schwere Werkstücke und Serienfertigung

Die 25 mm starke Tischplatte sorgt für maximale Stabilität und hohe Tragfähigkeit auch bei schweren Bauteilen und großformatigen Konstruktionen.

Zusätzlich gewährleisten 6 Tischbeine eine optimale Lastverteilung über die gesamte Arbeitsfläche hinweg.

Die PROFI Serie wurde speziell für professionelle Serienanfertigung und industrielle Schweißarbeiten entwickelt, bei denen Präzision und Wiederholgenauigkeit dauerhaft gewährleistet sein müssen.

• professioneller Metallbau
• Stahlbau
• Maschinenbau
• industrielle Serienfertigung
• Vorrichtungsbau
• modulare Spann- und Positioniersysteme
• großformatige Schweißkonstruktionen

Vorteile des PROFI D28 Schweißtisches mit Spannset

• Großformatige Arbeitsfläche für schwere Konstruktionen
• Professionelles System 28 Spannsystem
• 80-tlg. PROFI Spannset inklusive
• 25 mm massive Tischplatte
• Lochraster 100 × 100 mm mit Gravur
• Plasmanitrierte Oberfläche für hohe Belastbarkeit
• Ideal für Serienfertigung und wiederkehrende Arbeiten
• Präzise CNC-gefräste Arbeitsfläche
• Kompatibel mit allen gängigen D28 Spannmitteln
• 6 Tischbeine für maximale Stabilität
• Ideal für professionelle Werkstatt- und Industrieanwendungen

Technische Daten – Schweißtisch

• Artikelnummer Set: 4029720
• EAN: 4262442719841
• Modell: 3D Schweißtisch PROFI Ø28
• Abmessungen: 3000 × 1500 × 200 mm
• Materialstärke: 25 mm
• Material: S355 J2+N
• Oberfläche: plasmanitriert
• Lochsystem: Ø28 mm
• Lochraster: 100 × 100 mm mit Gravur
• Tischbeine: 6 Stück
• Tischhöhe / Arbeitshöhe: 850–950 mm
• Gewicht ohne Beine: ca. 1350 kg
• Gewicht mit 6 Beinen: ca. 1410 kg
• Lieferzeit: ca. 5–7 Werktage

Allgemeine technische Anforderungen D28

• Plattenstärke: 24–27,5 mm
• Längsverstärkung: 20 mm
• Querverstärkung (Stahl): 14 mm
• Rechtwinkligkeit: 0,10 mm / 200 mm
• Ebenheit: 0,10 mm / 1000 mm
• Tragfähigkeit: 3000 kgf/m²
• Parallelität: 0,15 mm / 1000 mm
• Oberflächenrauheit: Ra 1,6–3,2
• Bohrungsdurchmesser: Ø 28,065–Ø 28,149 mm (28h10)
• Lochraster-Toleranz: 100 ± 0,03 mm

80-tlg. PROFI Spannset D28×50 mm

Alle Anschläge, Spannwinkel und Hebeösen des Spannsets sind plasmanitriert und damit besonders widerstandsfähig gegen Verschleiß und mechanische Belastung.

Gesamtgewicht Spannset: ca. 146,8 kg

Gesamtgewicht Komplettsystem

• Schweißtisch inkl. 6 Beine: ca. 1410 kg
• 80-tlg. PROFI Spannset: ca. 146,8 kg
• Gesamtgewicht: ca. 1557 kg

Lieferumfang

• 3D Schweißtisch PROFI Ø28 plasmanitriert
• 6 Tischbeine inkl. Stellfüße
• 80-tlg. PROFI Spannset D28×50 mm

Passend dazu: System 28 Zubehör und Erweiterungen

Für noch mehr Flexibilität kann das enthaltene PROFI Spannset durch weiteres D28 Zubehör ergänzt werden. Besonders bei Serienarbeiten, Vorrichtungsbau und großen Schweißkonstruktionen lohnt sich eine Erweiterung mit zusätzlichen Spannwinkeln, Anschlägen, U-Profilen oder Tischerweiterungen.

• D28 Spannwinkel
• D28 Anschläge
• System 28 Zubehör
• Tischerweiterungen für Schweißtische
• Zusätzliche Spann- und Positioniersysteme

Alle Spannwerkzeuge sind vollständig kompatibel mit dem Lochraster des Schweißtisches.

Typische Einsatzbereiche

• Schweiß- & Vorrichtungsbau
• Metallbau & Stahlbau
• Serien- und Kleinserienfertigung
• Präzise Spann- & Positionierarbeiten
• Industrielle Produktionsumgebungen

Warum dieser Schweißtisch?

Der PROFI D28 wurde für professionelle Werkstätten und industrielle Fertigungsprozesse entwickelt, bei denen maximale Stabilität, präzise Spanntechnik und hohe Wiederholgenauigkeit gefordert werden.

Durch die Kombination aus großformatiger Arbeitsfläche, plasmanitrierter Oberfläche und professionellem Spannsystem eignet sich dieser Schweißtisch ideal für Serienanfertigung, Serienarbeiten und schwere industrielle Konstruktionen.

FAQ – Häufig gestellte Fragen

Ist der Tisch mit allen D28-Systemen kompatibel?
Ja, vollständig kompatibel mit allen gängigen Ø28-Spannsystemen und Zubehörteilen.

Warum Plasmanitrierung statt Beschichtung?
Die Härte entsteht im Material selbst – keine Abplatzungen, kein Nachlackieren und maximale Lebensdauer.

Kann der Tisch später erweitert werden?
Ja, durch Anschläge, Winkel, Verlängerungen, U-Profile und weiteres D28-Zubehör.

Ist der Tisch für schwere Bauteile geeignet?
Ja, die 25-mm-Platte und 6 Tischbeine sind für hohe Dauerlasten und schwere Konstruktionen ausgelegt.

Welche Komponenten des Spannsets sind plasmanitriert?
Alle Anschläge, Spannwinkel und Hebeösen des PROFI Spannsets sind plasmanitriert und besonders widerstandsfähig gegen Verschleiß.

Warum ist System 28 für große Werkstücke sinnvoll?
System 28 bietet durch die größeren Bohrungen und die robuste Spanntechnik mehr Reserven für schwere Bauteile, große Rahmenkonstruktionen und wiederholgenaue Vorrichtungen.

Was ist der Vorteil der 25 mm Tischplatte?
Die massive 25 mm Platte sorgt für hohe Stabilität, bessere Formbeständigkeit und eine belastbare Grundlage für schwere Spann- und Schweißarbeiten.
