Schweißtisch 2400×1200×100 System 16 – PROFI 3D | Platte 12 mm plasmanitriert

Schweißtisch System 16 für große Metallkonstruktionen

Ein Schweißtisch System 16 dient zur präzisen Positionierung und stabilen Fixierung von Metallkonstruktionen während des Schweißens. Das Lochraster 50×50 mm mit Ø16 mm Bohrungen ermöglicht eine flexible Platzierung von Spannwerkzeugen und eine wiederholgenaue Positionierung von Werkstücken.

Der PROFI Schweißtisch 2400×1200 mm wurde speziell für größere Konstruktionen im Metallbau und Maschinenbau entwickelt und bietet eine stabile Arbeitsplattform für präzise Schweißarbeiten.

---

Vorteile

✔ 12 mm massive Tischplatte aus S355 J2+N Stahl
✔ CNC-gefräste Oberfläche für maximale Ebenheit
✔ plasmanitrierte Oberfläche mit hoher Verschleißfestigkeit
✔ präzises Lochraster 50×50 mm
✔ gravierte Rasterlinien zur exakten Positionierung
✔ kompatibel mit allen Spannwerkzeugen System 16
✔ stabile Konstruktion für große Werkstücke

---

Produktbeschreibung

Der PROFI Schweißtisch System 16 in der Größe 2400×1200×100 mm mit 12 mm Tischplatte ist eine robuste Arbeitsplattform für professionelle Schweißarbeiten.

Die große Arbeitsfläche eignet sich ideal für lange Bauteile, Rahmenkonstruktionen und Vorrichtungen im Metallbau.

Die Tischplatte besteht aus hochfestem Stahl S355 J2+N und bietet eine hohe Belastbarkeit sowie eine lange Lebensdauer auch bei intensiver Nutzung.

---

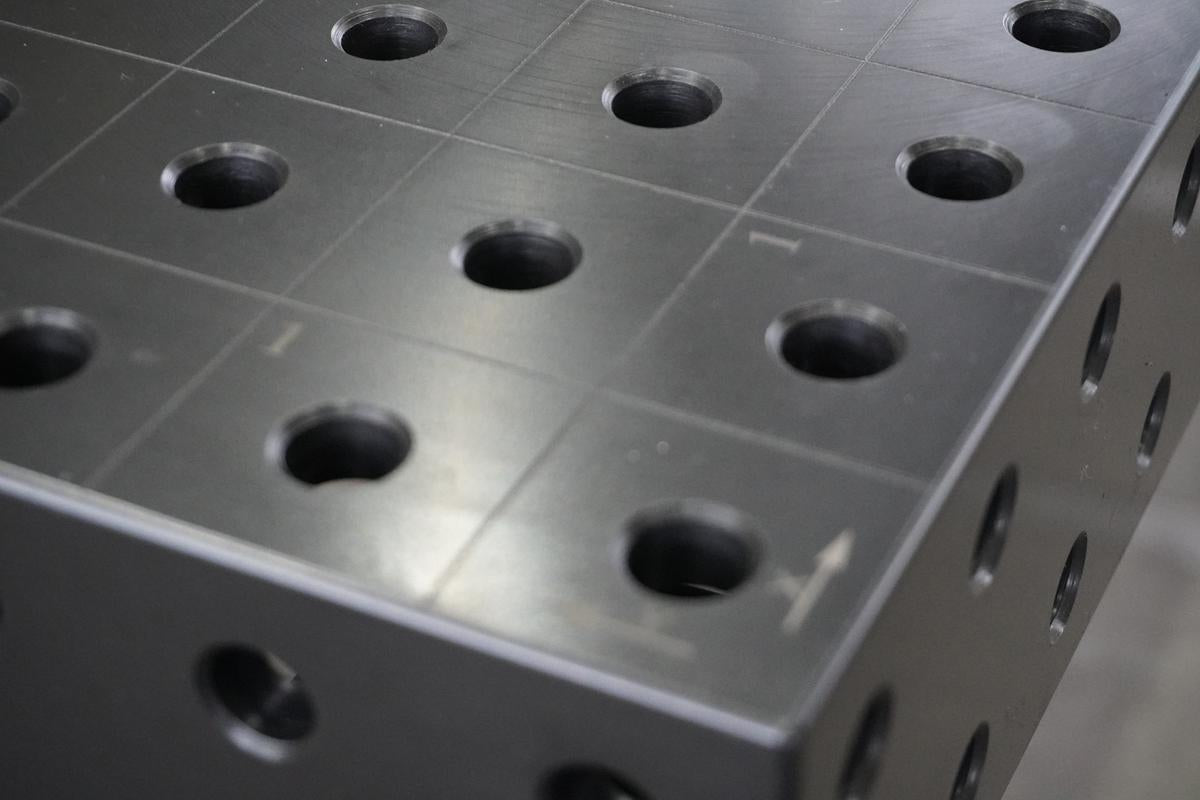

CNC-gefräste Oberfläche

Die Tischoberfläche wird CNC-gefräst, wodurch eine besonders hohe Ebenheit erreicht wird.

Zusätzlich besitzt die Oberfläche gravierte Rasterlinien, die das Ausrichten von Werkstücken erleichtern und präzises Arbeiten im Vorrichtungsbau ermöglichen.

---

Plasmanitrierte Oberfläche

Die Oberfläche des Schweißtisches wird plasmanitriert.

Vorteile:

• erhöhte Oberflächenhärte
• hohe Verschleißfestigkeit
• reduzierte Anhaftung von Schweißspritzern
• lange Lebensdauer bei intensiver Nutzung

---

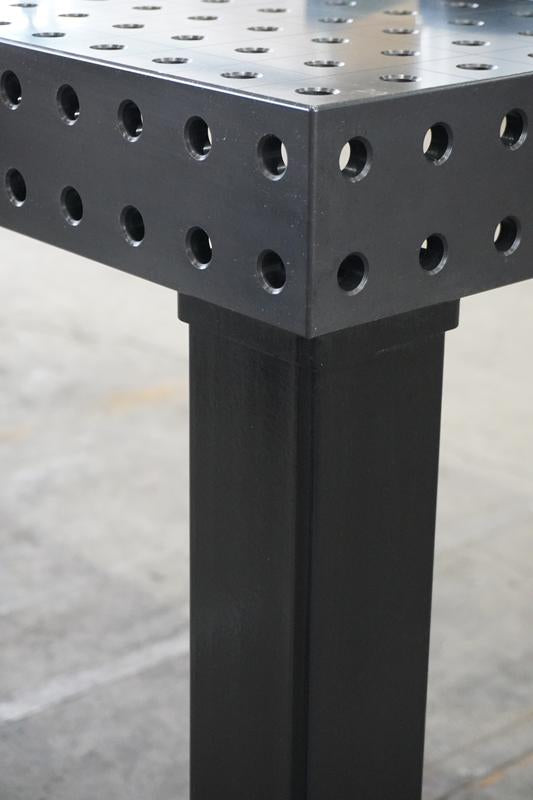

Tischkonstruktion

Die Tischplattform und die Tischbeine werden zusammen geliefert.

Die Beine sind separat von der Plattform und können einfach montiert werden. Dadurch wird der Transport erleichtert und der Aufbau des Schweißtisches vereinfacht.

Dieses Modell verfügt über 6 PROFI Tischbeine mit Stellfüßen, wodurch eine sehr hohe Stabilität auch bei großen Werkstücken gewährleistet wird.

---

Einsatzbereiche im Metallbau und in der Produktion

PROFI Schweißtische System 16 werden besonders häufig eingesetzt in:

• Metallbau
• Stahlbau
• Maschinenbau
• Vorrichtungsbau
• Serienfertigung

Durch die robuste Konstruktion, die CNC-gefräste Oberfläche und die plasmanitrierte Oberfläche eignet sich dieser Tisch besonders für dauerhafte industrielle Nutzung.

---

Technische Daten

System: System 16

Abmessungen: 2400 × 1200 × 100 mm

Material: S355 J2+N

Plattenstärke: 12 mm

Lochraster: 50 × 50 mm

Bohrungsdurchmesser: 16 mm

Oberfläche: plasmanitriert

Bearbeitung: CNC-gefräst

Gravierte Oberfläche: ja

Tischbeine: 6 Stück

Gewicht Plattform: 440 kg

Gewicht Tischbein: 11,3 kg

Gesamtgewicht (Plattform + Beine):
ca. 507,8 kg

Arbeitshöhe: ca. 880–930 mm

---

Lieferumfang

• 1 × Schweißtischplattform 2400×1200×100 mm | 12 mm
• 6 × PROFI Tischbeine mit Stellfuß

---

Serien-Hinweis – Schweißtisch Serie

Dieser Schweißtisch gehört zur PROFI Schweißtisch Serie System 16, die für präzise Schweißarbeiten im Metallbau, Vorrichtungsbau und in der industriellen Fertigung entwickelt wurde.

Alle Modelle der PROFI Serie verfügen über:

• präzises Lochraster 50×50 mm
• Ø16 mm Bohrungen
• CNC-gefräste Oberfläche
• plasmanitrierte Oberfläche
• hochfesten Stahl S355 J2+N

Die Tische sind vollständig kompatibel mit Spannwerkzeugen System 16 und lassen sich zu einem modularen 3D-Spannsystem erweitern.

Weitere Tischgrößen und Varianten dieser Serie sind ebenfalls verfügbar.

---

Empfohlenes Zubehör

Für den Schweißtisch System 16 empfehlen wir folgendes Spannzubehör:

✔ Spannbolzen System 16 – für schnelles und sicheres Fixieren von Bauteilen

✔ Anschläge und Winkel System 16 – für wiederholgenaue Vorrichtungen

✔ Zwingen und Spannsysteme System 16 – für zusätzliche Spannmöglichkeiten

Alle Spannwerkzeuge sind vollständig kompatibel mit dem Lochraster 50×50 mm des Schweißtisches.

Mit dem passenden Zubehör lässt sich der Schweißtisch zu einem vollständigen modularen Spannsystem erweitern.

---

FAQ

Ist der Tisch mit allen System-16 Spannwerkzeugen kompatibel?
Ja, der Tisch ist vollständig kompatibel mit allen Spannmitteln des System 16.

Ist die Oberfläche gefräst?
Ja, die Tischoberfläche wird CNC-gefräst und besitzt gravierte Rasterlinien.

Warum ist die Oberfläche plasmanitriert?
Die Plasmanitrierung erhöht die Oberflächenhärte und reduziert Verschleiß.

Werden die Tischbeine mitgeliefert?
Ja, die Tischbeine werden im Lieferumfang mitgeliefert und lassen sich einfach montieren.

Für welche Anwendungen eignet sich der Tisch?
Der Tisch eignet sich ideal für Metallbau, Maschinenbau, Vorrichtungsbau und industrielle Fertigung.
