Schweißtisch 1500×1000 System 28 – PROFI 3D | Platte 25 mm plasmanitriert ohne Spannset

Rechteckige System 28 Arbeitsfläche für längliche Baugruppen und modulare Spannaufbauten

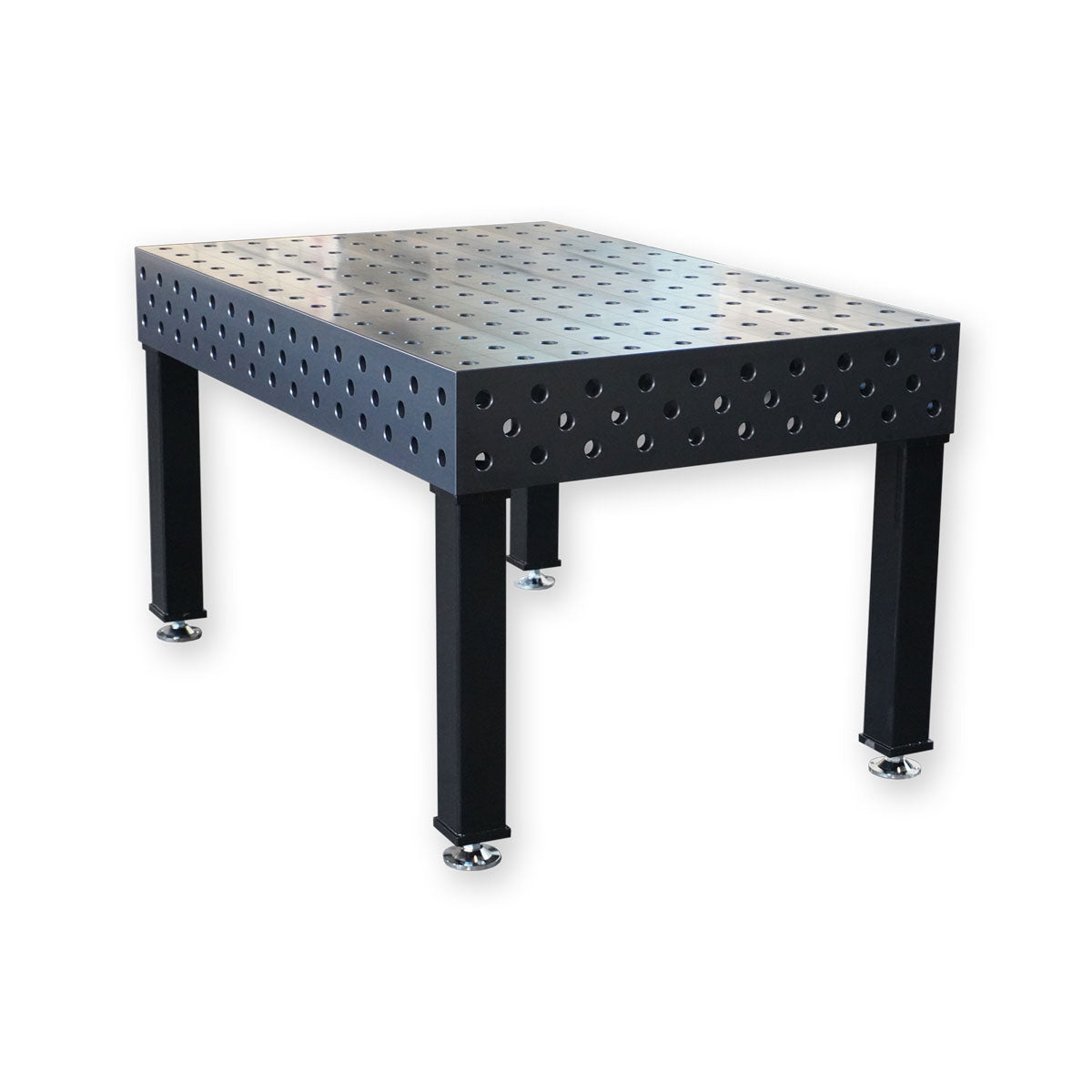

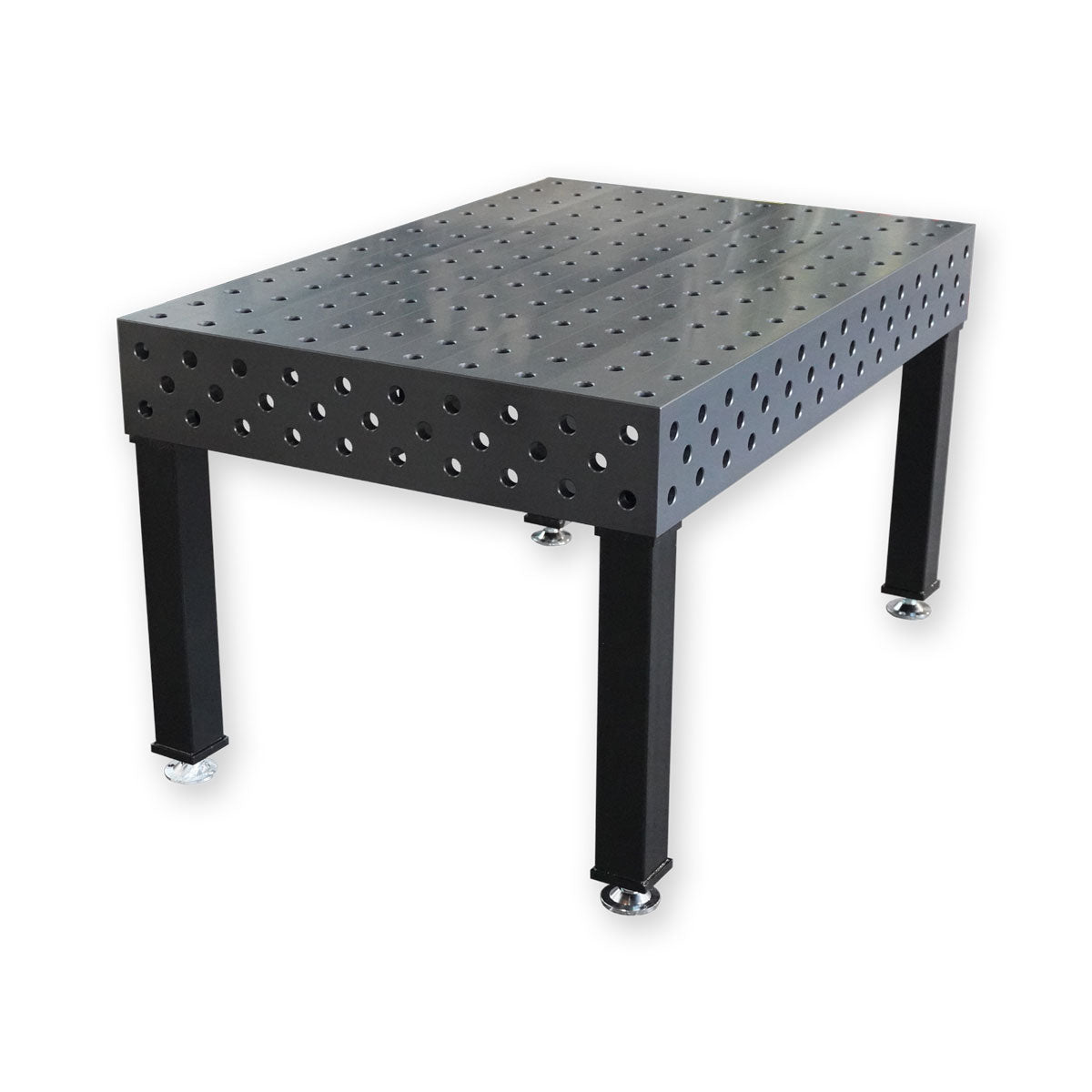

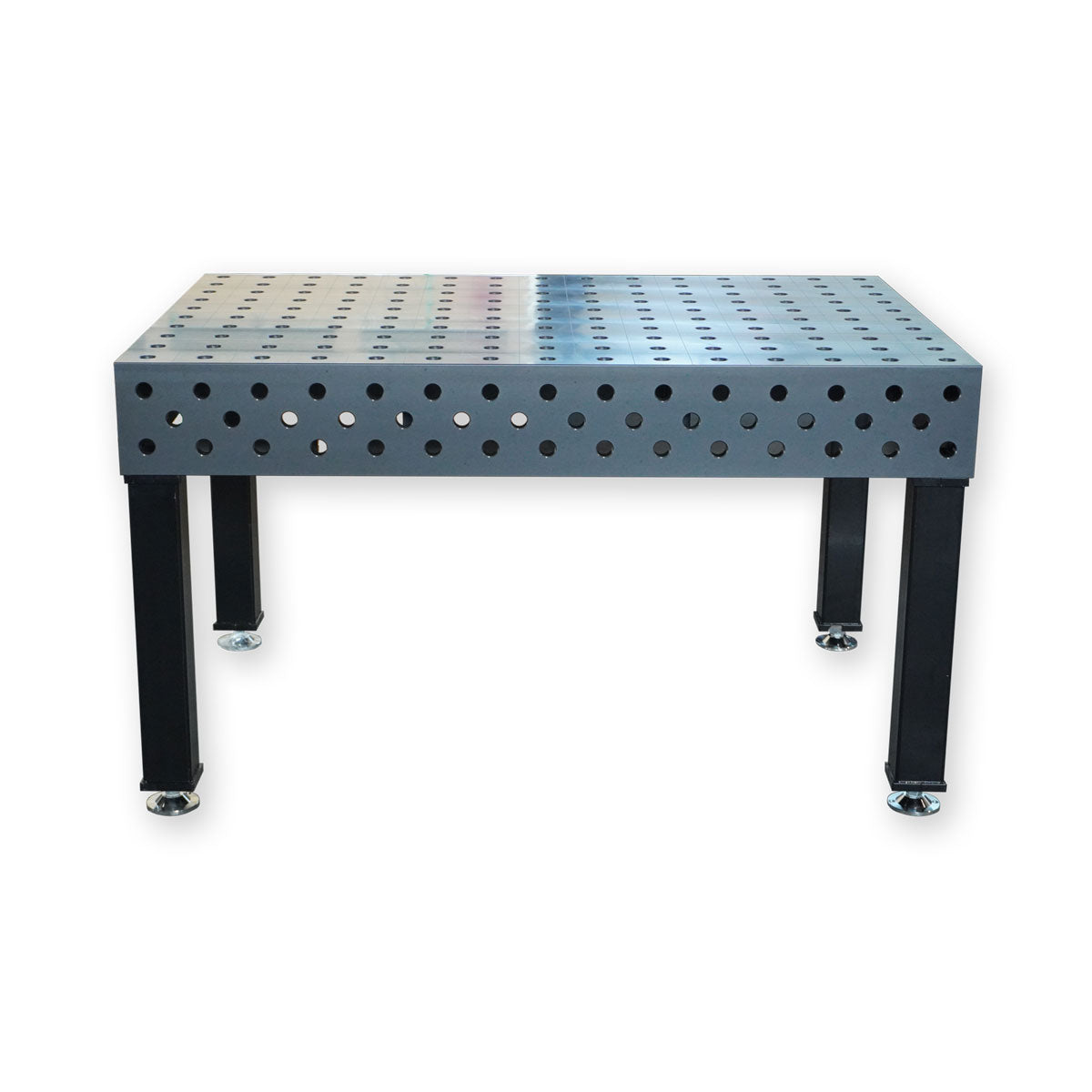

Der 3D Schweißtisch PROFI D28 (System 28) in 1500 × 1000 × 200 mm ist die rechteckige Ausführung mit nominal 25 mm starker, plasmanitrierter Platte. S355 J2+N und die CNC-Bearbeitung bestimmen die beschriebene Material- und Bearbeitungsausführung.

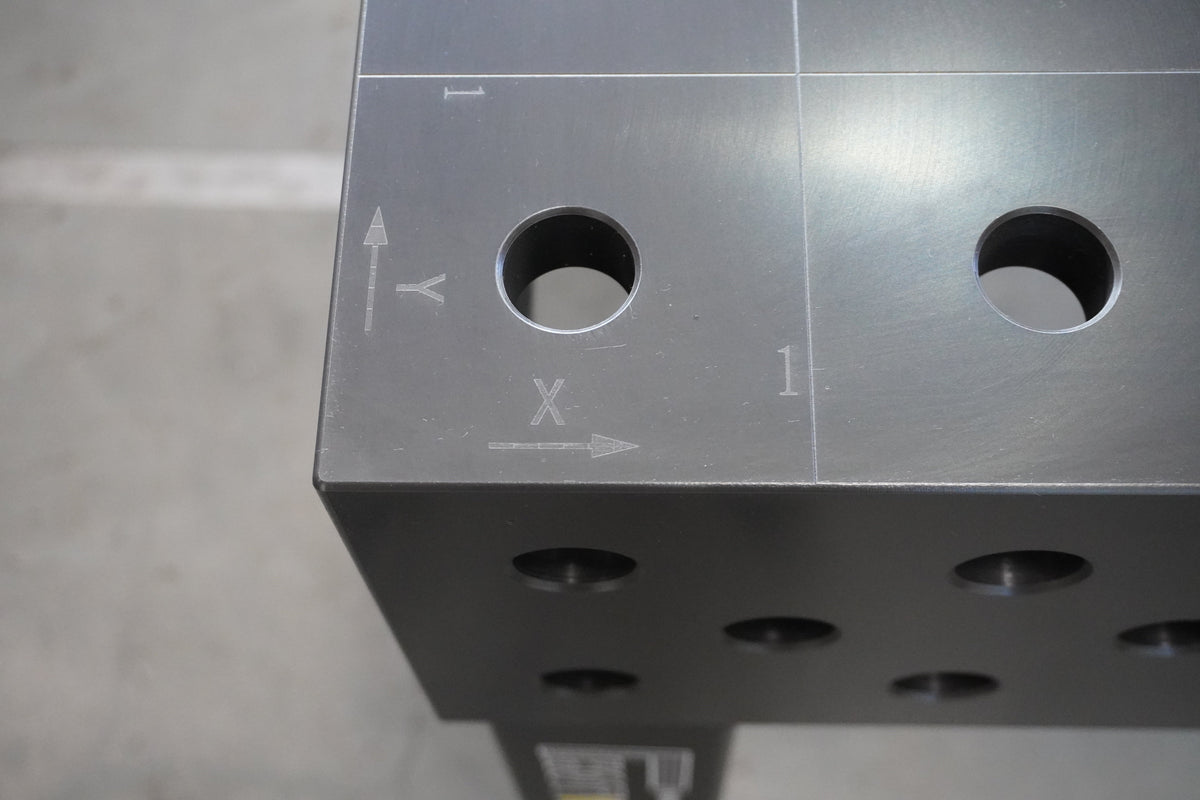

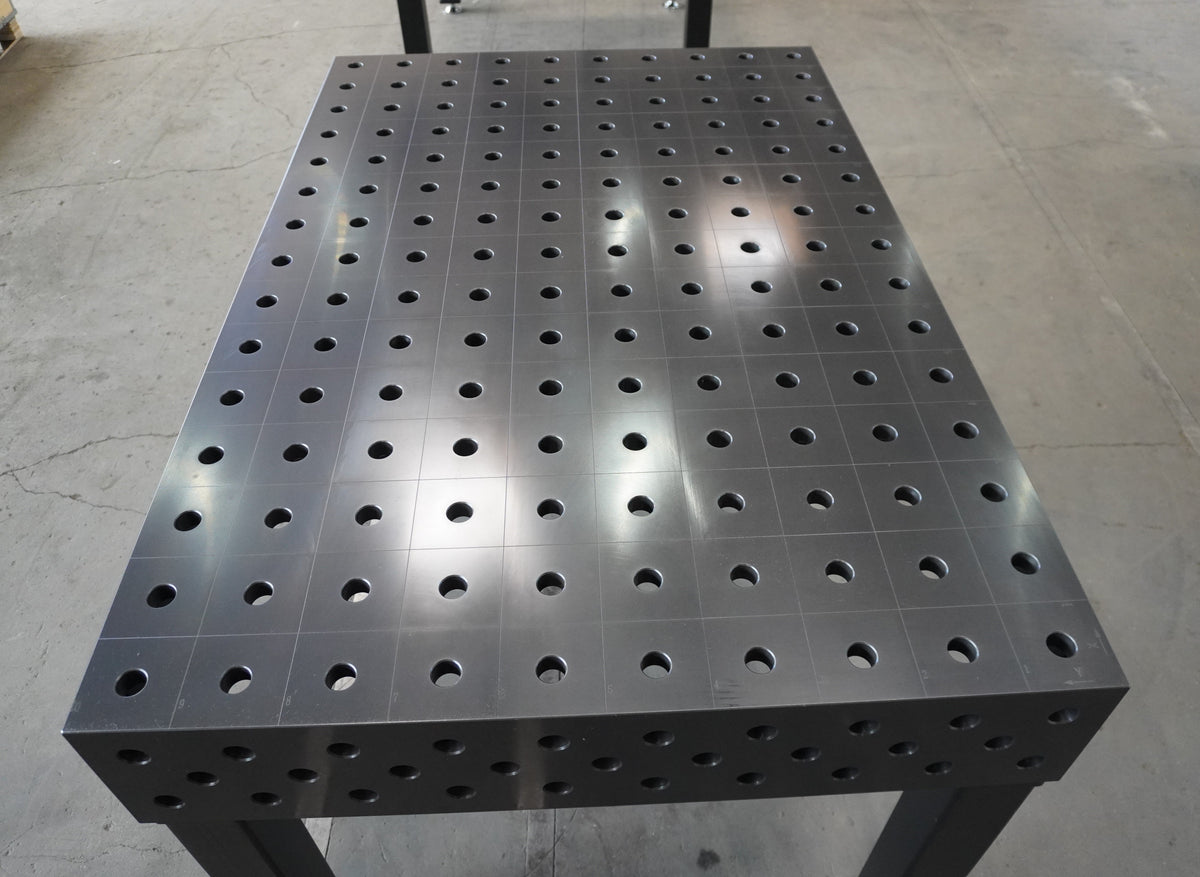

Die 1500 mm lange und 1000 mm tiefe Arbeitsfläche bietet 1,50 m² für das Auflegen und Anordnen Ihrer Baugruppen. Das Lochraster 100 × 100 mm mit Gravur unterstützt die Zuordnung der Spannpunkte. D28 bezeichnet hier System 28 mit nominal Ø28 mm.

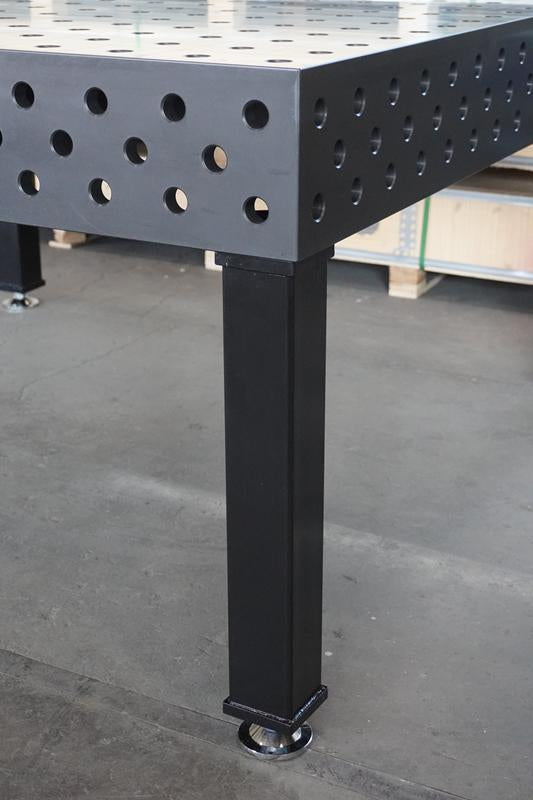

Zum Lieferumfang gehören vier Standardbeine inklusive Stellfüßen. Die Arbeitshöhe ist mit 850–950 mm angegeben. Ein Spannset ist nicht enthalten. Wählen Sie Spannmittel anhand der Plattenstärke, Klemmlänge und vorgesehenen Einbaugeometrie.

Lieferumfang

• 1 × 3D Schweißtisch PROFI D28, 1500 × 1000 × 200 mm, 25 mm, plasmanitriert

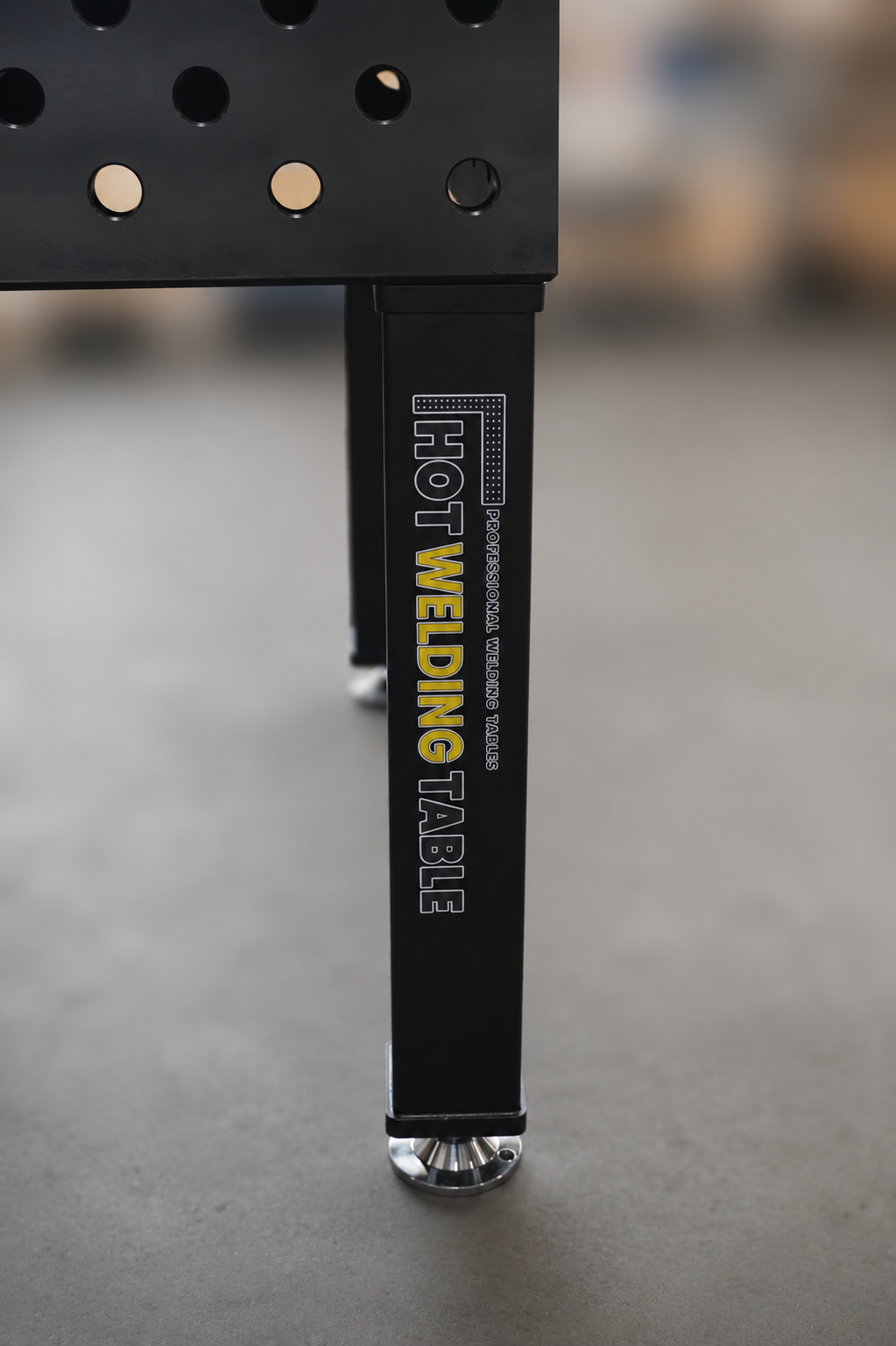

• 4 × Tischbeine inklusive Stellfüßen

Ohne Spannset. Spannmittel, Anschläge, Bolzen und Pflegezubehör sind nicht enthalten.

Ausführungsoptionen

Der Basisumfang umfasst vier Tischbeine mit Stellfüßen. Für weitere Arbeitshöhen oder eine mobile Aufstellung sind separate 4er-Bein-Sets erhältlich. Prüfen Sie vor der Festlegung die Verbindung zum Tisch und die Eignung der gesamten Konfiguration; diese Zubehörartikel werden nicht automatisch mitgeliefert.

• 4er-Set höhenverstellbare Schweißtischbeine mit Schwerlast-Lenkrollen – separat, Zuordnung vor Auswahl prüfen.
• 4er-Set höhenverstellbare Schweißtischbeine mit Stellfüßen – separat, Zuordnung vor Auswahl prüfen.

Warum dieser Tisch?

Gegenüber 1200 × 1200 mm bietet dieses Format 300 mm mehr Länge bei 200 mm weniger Tiefe. Damit kann die rechteckige Arbeitsfläche bei längs ausgerichteten Baugruppen und Vorrichtungen die passendere Geometrie darstellen. Prüfen Sie die Auflage, seitlich angesetzte Komponenten und die benötigten Zugangsseiten.

• Rechteckige Auflage: 1,50 m² Arbeitsfläche mit einer 1500-mm-Längsseite.
• Beschriebene Systemdaten: D28, 25 mm nominale Plattenstärke und graviertes 100 × 100 mm Raster zur Auswahl der Spanntechnik.
• Eigenständiger Tischartikel: Tisch und vier Standardbeine sind enthalten; Spannmittel werden getrennt geplant.

Wenn Ihre Vorrichtung eine quadratische Auflage erfordert, vergleichen Sie den PROFI D28 Schweißtisch 1200 × 1200 mm ohne Spannset. Dieses Format bietet 1,44 m² Arbeitsfläche bei gleicher nominaler Plattenstärke von 25 mm.

Technische Daten

Die Tischkörperhöhe von 200 mm ist von der Arbeitshöhe 850–950 mm zu unterscheiden. Das Nettogewicht umfasst Tischkörper und vier Standardbeine. Das Bruttogewicht enthält zusätzlich die angegebene Verpackung. Die technischen Angaben beziehen sich auf die beschriebene PROFI-D28-Konfiguration.

Für die Auswahl von Spannmitteln sind Klemmlänge, Einbaugeometrie und die 25-mm-Platte gemeinsam zu berücksichtigen. Die Angabe in kgf/m² ist eine flächenbezogene Tragfähigkeitsangabe und keine pauschale Gesamtlastfreigabe für jeden Lastfall.

Lieferzeit und Versand

Lieferzeit: ca. 5–7 Werktage. Bitte beachten Sie die aktuelle Verfügbarkeit im Angebot. Die Versandkosten richten sich nach dem bestehenden Versandtarif für diese Ausführung und den Lieferort.

FAQ

Was unterscheidet 1500 × 1000 mm vom quadratischen Format?

Die Ausführung ist gegenüber 1200 × 1200 mm um 300 mm länger und 200 mm schmaler. Die Arbeitsfläche beträgt 1,50 m² statt 1,44 m². Die Auswahl richtet sich nach Baugruppen, Spannpunkten und Zugänglichkeit.

Bezeichnen 200 mm die gesamte Arbeitshöhe?

Nein. 1500 × 1000 × 200 mm beschreibt den Tischkörper. Für die beschriebene Basisausführung mit vier Standardbeinen ist eine Arbeitshöhe von 850–950 mm angegeben.

Wird das 40-teilige PROFI Spannset mitgeliefert?

Nein. Dieser Artikel umfasst den PROFI D28 Tisch und vier Standardbeine mit Stellfüßen. Das 40-teilige Spannset und die Komplettausführung mit Tisch sind separate Angebote.

Wie hoch sind Netto- und Bruttogewicht?

Das Nettogewicht beträgt 542 kg: 510 kg Tischkörper und 32 kg für vier Standardbeine. Mit 27 kg Verpackung ergibt sich ein Bruttogewicht von 569 kg.

Was ist bei vorhandenen D28-Spannmitteln zu prüfen?

Vergleichen Sie neben der System-28-Zuordnung die Klemmlänge, Einbaugeometrie und Eignung für die nominal 25 mm starke Platte. Die Tabellenangaben zu Bohrungen und Raster sind zusätzlich zu berücksichtigen.

Serien-Hinweis

PROFI D28 bezeichnet hier die Ausführung mit 25 mm starker, plasmanitrierter Platte. D16-Ausführungen sowie andere D28-Baureihen mit abweichenden Plattenstärken sind gesonderte Produkte. Vergleichen Sie bei Erweiterungen immer die konkrete Konfiguration.

Weitere Formate finden Sie in der Übersicht PROFI D28 Schweißtische mit 25 mm Platte.

Passende Ergänzungen

• Schweißtisch 1500 × 1000 mm mit 40-tlg. PROFI Spannset – separate Komplettausführung
• 40-tlg. PROFI Spannset D28×50 mm – separat erhältlich

Einzelne Spannmittel finden Sie unter D28-Spannwerkzeuge und Zubehör. Wählen Sie die für 25 mm Plattenstärke geeignete Ausführung.
