Schweißtisch 1200×1200 System 28 – PROFI 3D | Platte 25 mm plasmanitriert ohne Spannset

Quadratische System 28 Arbeitsfläche für Vorrichtungsbau und die Auswahl passender D28-Spannmittel

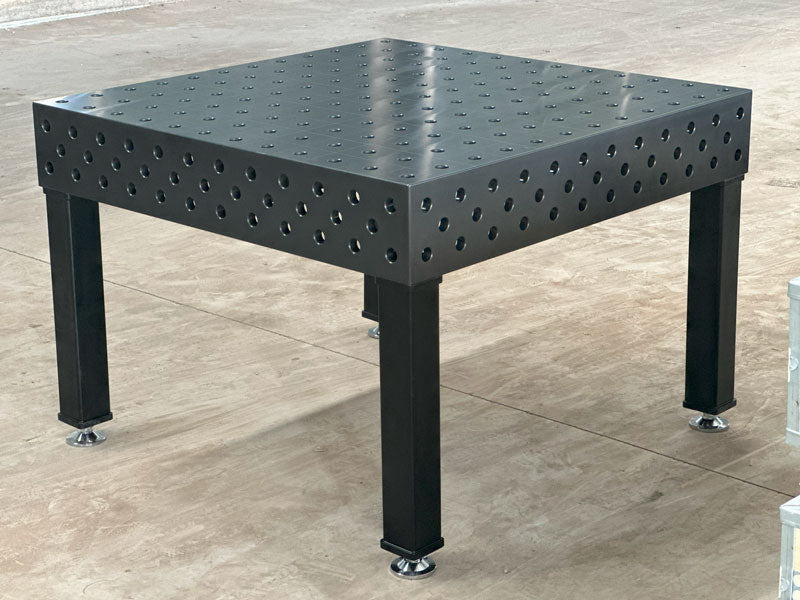

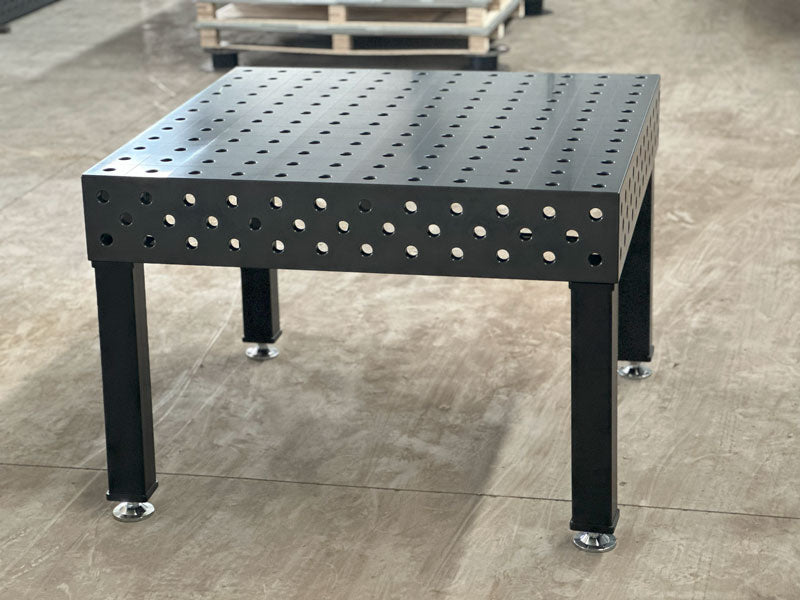

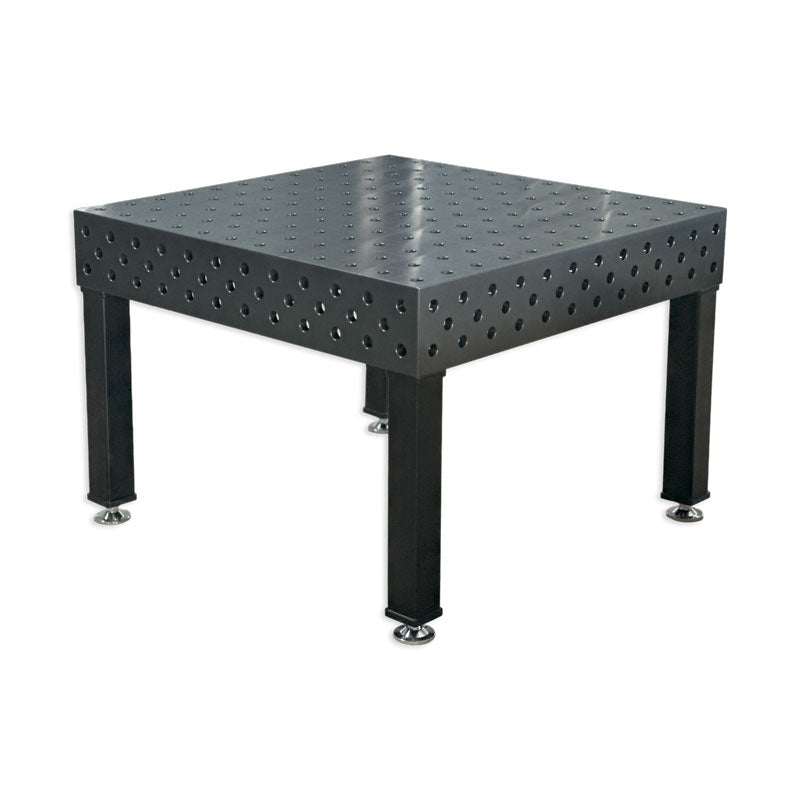

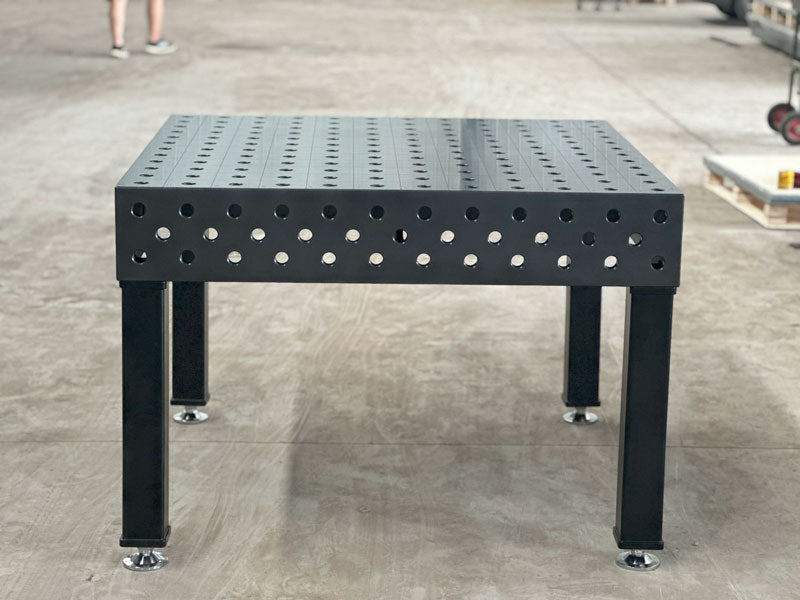

Der 3D Schweißtisch PROFI D28 (System 28) besitzt einen Tischkörper von 1200 × 1200 × 200 mm und eine nominal 25 mm starke, plasmanitrierte Platte. Die Ausführung besteht aus S355 J2+N und ist CNC-bearbeitet.

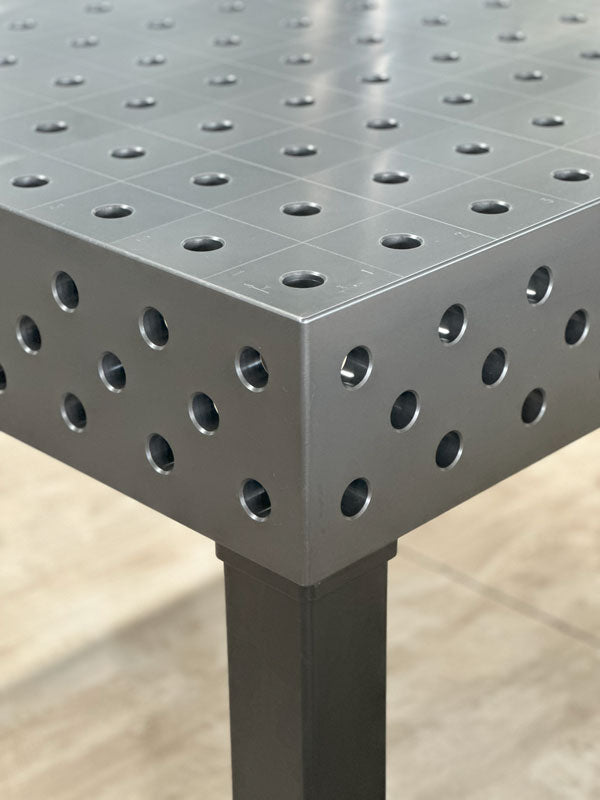

Die quadratische Arbeitsfläche hat ein graviertes Lochraster 100 × 100 mm. D28 beziehungsweise System 28 bezeichnet hier das Lochsystem mit nominal Ø28 mm. Für die Auswahl von Spannmitteln sind zusätzlich Klemmlänge, Einbaugeometrie und die Eignung für die 25-mm-Platte maßgeblich.

Die Basisausführung umfasst den Tisch und vier Standardbeine inklusive Stellfüßen. Die angegebene Arbeitshöhe beträgt 850–950 mm. Ein Spannset ist nicht enthalten; Tisch und Spannmittel werden getrennt spezifiziert.

Lieferumfang

• 1 × 3D Schweißtisch PROFI D28, 1200 × 1200 × 200 mm, 25 mm, plasmanitriert
• 4 × Tischbeine inklusive Stellfüßen

Ohne Spannset. Spannmittel, Anschläge, Bolzen und Pflegezubehör sind nicht enthalten.

Ausführungsoptionen

Die Basisausführung umfasst den Tisch mit vier Tischbeinen inklusive Stellfüßen. Separate höhenverstellbare Bein-Sets mit Stellfüßen oder Lenkrollen ermöglichen weitere Konfigurationen nach Prüfung der Zuordnung. Die Auswahl des Zubehörs erfordert den Abgleich von Aufnahme, Klemmlänge, Plattenstärke und Lastfall.

• 4er-Set höhenverstellbare Schweißtischbeine mit Schwerlast-Lenkrollen – separat, Zuordnung vor Auswahl prüfen.
• 4er-Set höhenverstellbare Schweißtischbeine mit Stellfüßen – separat, Zuordnung vor Auswahl prüfen.

Warum dieser Tisch?

Mit 1200 mm Länge und 1200 mm Breite bietet die Ausführung 1,44 m² Arbeitsfläche. Das quadratische Format ermöglicht eine gleichartige Planung der Auflage in beiden horizontalen Richtungen. Legen Sie die Position der Baugruppe und die Zugangsseiten anhand der vorgesehenen Vorrichtung fest.

• Definierte Schnittstelle: D28, nominal 25 mm Plattenstärke und graviertes 100 × 100 mm Raster liefern die Ausgangsdaten für die Spannmittelauswahl.
• Getrennter Beschaffungsumfang: Vier Standardbeine sind enthalten, Spannmittel werden nach der Aufgabe ausgewählt.
• Nachvollziehbare Auslegung: Tischkörperhöhe, Arbeitshöhe, Gewichte sowie Tragfähigkeits- und Toleranzangaben sind in den technischen Daten getrennt ausgewiesen.

Für eine längere, schmalere Auflage vergleichen Sie den PROFI D28 Schweißtisch 1500 × 1000 mm ohne Spannset. Die Ausführung bietet 1,50 m² Arbeitsfläche bei gleicher nominaler Plattenstärke von 25 mm.

Technische Daten

Die Tischkörperhöhe von 200 mm ist von der Arbeitshöhe 850–950 mm zu unterscheiden. Das Nettogewicht umfasst Tischkörper und vier Standardbeine. Das Bruttogewicht enthält zusätzlich die angegebene Verpackung. Die technischen Angaben beziehen sich auf die beschriebene PROFI-D28-Konfiguration.

Für die Auswahl von Spannmitteln sind Klemmlänge, Einbaugeometrie und die 25-mm-Platte gemeinsam zu berücksichtigen. Die Angabe in kgf/m² ist eine flächenbezogene Tragfähigkeitsangabe und keine pauschale Gesamtlastfreigabe für jeden Lastfall.

Lieferzeit und Versand

Lieferzeit: ca. 5–7 Werktage. Bitte beachten Sie die aktuelle Verfügbarkeit im Angebot. Die Versandkosten richten sich nach dem bestehenden Versandtarif für diese Ausführung und den Lieferort.

FAQ

Was bedeutet System 28 beziehungsweise D28?

Bei diesem PROFI Schweißtisch bezeichnet D28 das Lochsystem mit nominal Ø28 mm. Der angegebene Bohrungsdurchmesser liegt bei Ø28,065–Ø28,149 mm. Die Systembezeichnung allein bestätigt nicht die Eignung jedes Zubehörteils.

Wie unterscheiden sich Tischkörperhöhe und Arbeitshöhe?

Der Tischkörper misst 1200 × 1200 × 200 mm. Die 200 mm sind die Tischkörperhöhe. Für die beschriebene Ausführung mit Standardbeinen ist eine Arbeitshöhe von 850–950 mm angegeben.

Welche Komponenten sind enthalten?

Enthalten sind ein PROFI D28 Tischkörper und vier Standardbeine inklusive Stellfüßen. Ein Spannset, Bolzen, Zwingen und Anschläge sowie die separat verlinkten höhenverstellbaren Bein-Sets gehören nicht zu diesem Artikel.

Wie werden Netto- und Bruttogewicht berechnet?

430 kg Tischkörper und vier Standardbeine mit zusammen 32 kg ergeben 462 kg Nettogewicht. Mit 24 kg Verpackung beträgt das Bruttogewicht 486 kg.

Wie sind Tragfähigkeit und Toleranzen zu lesen?

Die Angabe 3000 kgf/m² ist flächenbezogen und keine pauschale Gesamtlastfreigabe. Angegeben sind unter anderem 0,10 mm / 1000 mm Ebenheit und 0,10 mm / 200 mm Rechtwinkligkeit. Berücksichtigen Sie die vollständigen technischen Daten und den jeweiligen Lastfall.

Serien-Hinweis

PROFI D28 bezeichnet hier die Ausführung mit 25 mm starker, plasmanitrierter Platte. D16-Ausführungen sowie andere D28-Baureihen mit abweichenden Plattenstärken sind gesonderte Produkte. Vergleichen Sie bei Erweiterungen immer die konkrete Konfiguration.

Weitere Formate finden Sie in der Übersicht PROFI D28 Schweißtische mit 25 mm Platte.

Passende Ergänzungen

• Schweißtisch 1200 × 1200 mm mit 40-tlg. PROFI Spannset – separate Komplettausführung
• 40-tlg. PROFI Spannset D28×50 mm – separat erhältlich

Einzelne Spannmittel finden Sie unter D28-Spannwerkzeuge und Zubehör. Wählen Sie die für 25 mm Plattenstärke geeignete Ausführung.
